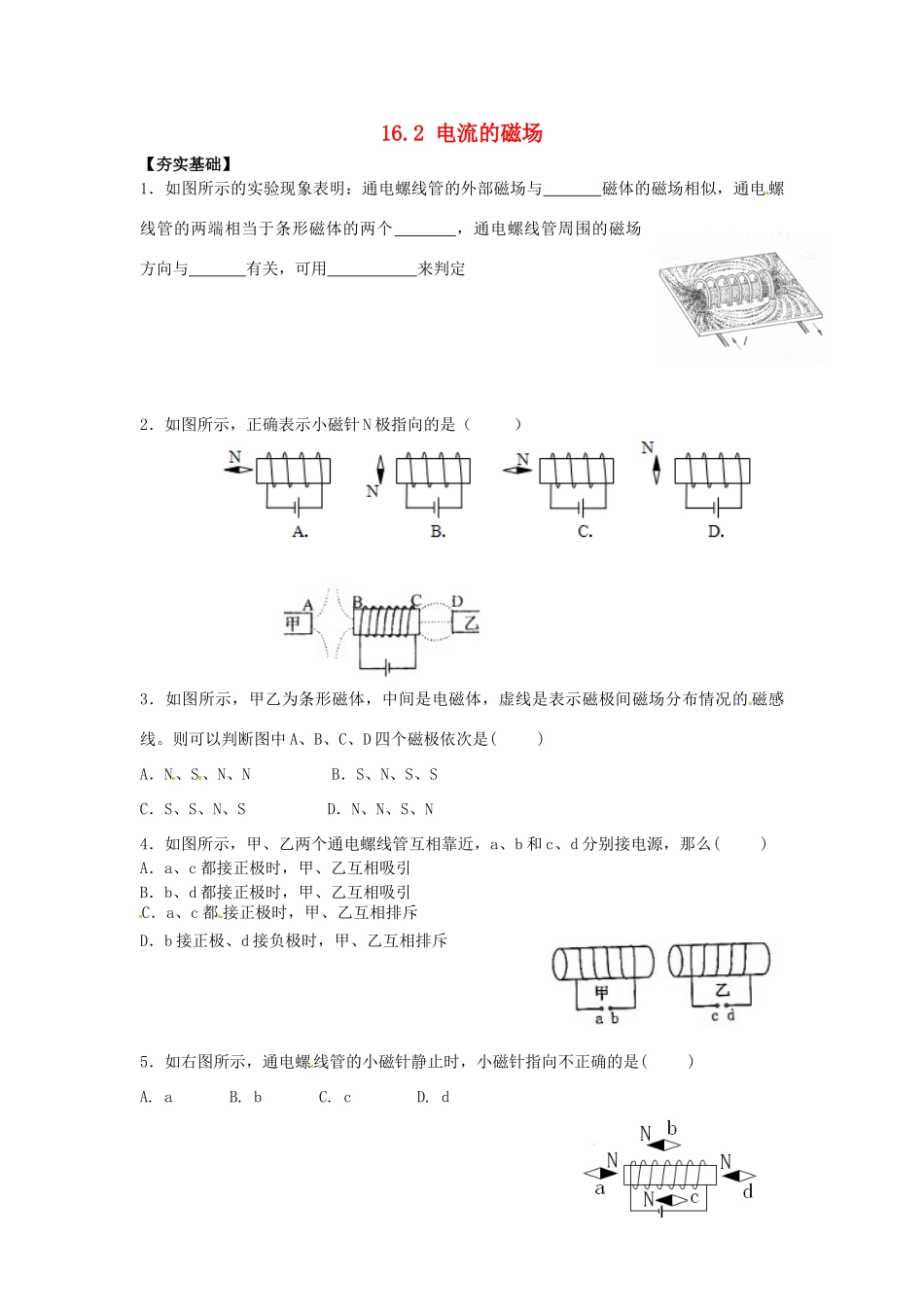

16.2电流的磁场【夯实基础】1．如图所示的实验现象表明：通电螺线管的外部磁场与磁体的磁场相似，通电螺线管的两端相当于条形磁体的两个，通电螺线管周围的磁场方向与有关，可用来判定2．如图所示，正确表示小磁针N极指向的是（）3．如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是()A．N、S、N、NB．S、N、S、SC．S、S、N、SD．N、N、S、N4．如图所示，甲、乙两个通电螺线管互相靠近，a、b和c、d分别接电源，那么()A．a、c都接正极时，甲、乙互相吸引B．b、d都接正极时，甲、乙互相吸引C．a、c都接正极时，甲、乙互相排斥D．b接正极、d接负极时，甲、乙互相排斥5．如右图所示，通电螺线管的小磁针静止时，小磁针指向不正确的是()A.aB.bC.cD.d【综合拓展】6．根据磁感线方向，在图中标出通电螺线管和小磁针的N、S极及电源的正、负极．7．小磁针静止时的指向如图所示，请画出通电螺线管的绕线情况．第6题第7题
