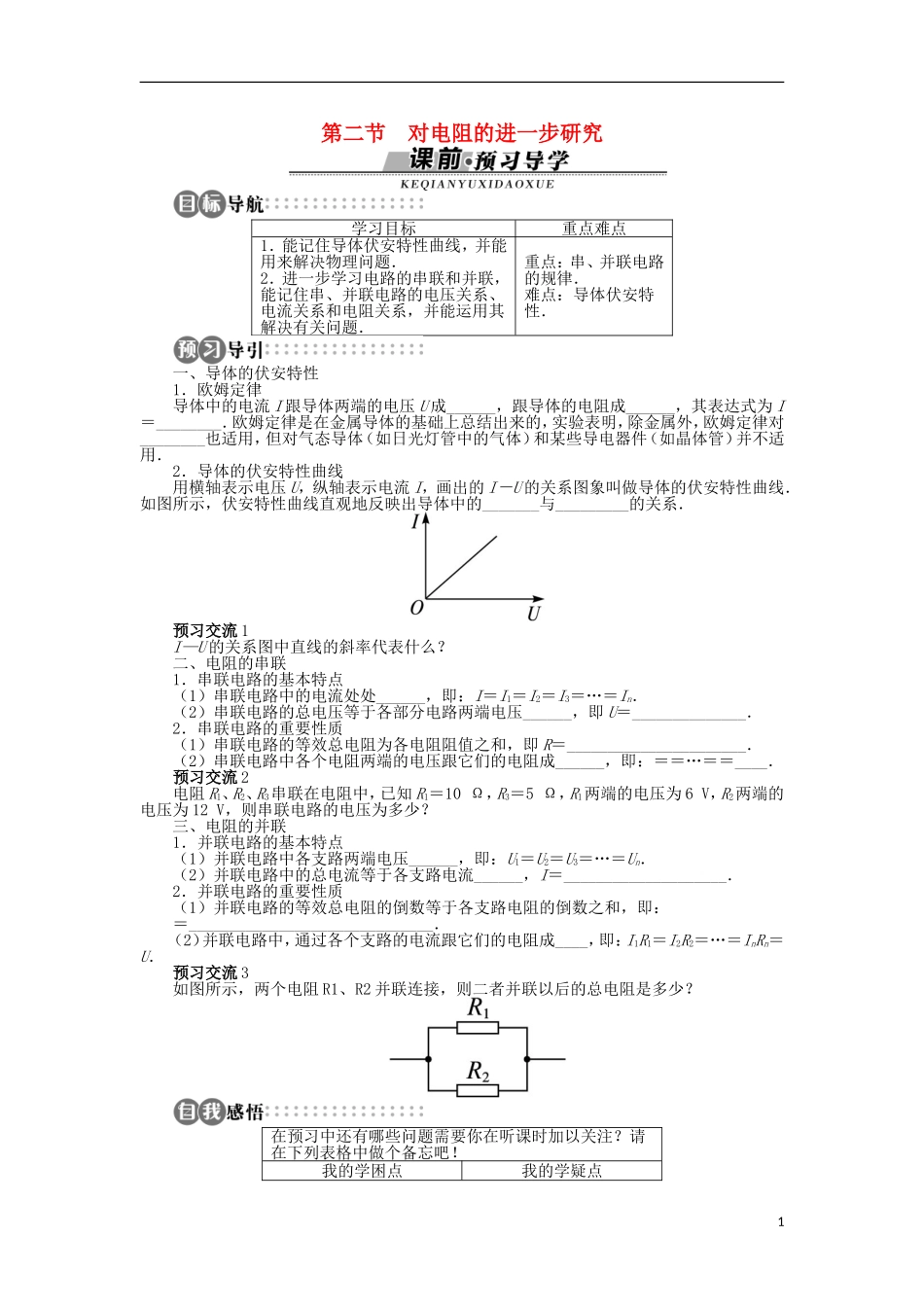

第二节对电阻的进一步研究学习目标重点难点1．能记住导体伏安特性曲线，并能用来解决物理问题．2．进一步学习电路的串联和并联，能记住串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关问题．重点：串、并联电路的规律．难点：导体伏安特性．一、导体的伏安特性1．欧姆定律导体中的电流I跟导体两端的电压U成______，跟导体的电阻成______，其表达式为I＝________．欧姆定律是在金属导体的基础上总结出来的，实验表明，除金属外，欧姆定律对________也适用，但对气态导体（如日光灯管中的气体）和某些导电器件（如晶体管）并不适用．2．导体的伏安特性曲线用横轴表示电压U，纵轴表示电流I，画出的I－U的关系图象叫做导体的伏安特性曲线．如图所示，伏安特性曲线直观地反映出导体中的_______与_________的关系．预习交流1I—U的关系图中直线的斜率代表什么？二、电阻的串联1．串联电路的基本特点（1）串联电路中的电流处处______，即：I＝I1＝I2＝I3＝…＝In．（2）串联电路的总电压等于各部分电路两端电压______，即U＝______________．2．串联电路的重要性质（1）串联电路的等效总电阻为各电阻阻值之和，即R＝______________________．（2）串联电路中各个电阻两端的电压跟它们的电阻成______，即：＝＝…＝＝____．预习交流2电阻R1、R2、R3串联在电阻中，已知R1＝10Ω，R3＝5Ω，R1两端的电压为6V，R2两端的电压为12V，则串联电路的电压为多少？三、电阻的并联1．并联电路的基本特点（1）并联电路中各支路两端电压______，即：U1＝U2＝U3＝…＝Un．（2）并联电路中的总电流等于各支路电流______，I＝____________________．2．并联电路的重要性质（1）并联电路的等效总电阻的倒数等于各支路电阻的倒数之和，即：＝______________________________．（2）并联电路中，通过各个支路的电流跟它们的电阻成____，即：I1R1＝I2R2＝…＝InRn＝U．预习交流3如图所示，两个电阻R1、R2并联连接，则二者并联以后的总电阻是多少？在预习中还有哪些问题需要你在听课时加以关注？请在下列表格中做个备忘吧！我的学困点我的学疑点1答案：一、1．正比反比电解液2．电压电流预习交流1：答案：电阻的倒数．二、1．（1）相等（2）之和U1＋U2＋U3＋…＋Un2．（1）R1＋R2＋R3＋…＋Rn（2）正比I预习交流2：答案：21V提示：电路串联，I1＝I2＝I3＝＝A所以U3＝I3R3＝×5V＝3V则U＝U1＋U2＋U3＝（6＋12＋3）V＝21V．三、1．（1）相等（2）之和I1＋I2＋I3＋…＋In2．（1）＋＋…＋（2）反比预习交流3：答案：一、串联电路和并联电路夜晚，城市高大建筑物上张灯结彩，这些灯忽明忽暗，闪烁不停，把城市装扮得分外美丽．当一串灯中的一个灯泡损坏后，整串灯就不亮了，它们之间是如何连接的呢？电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为（）．A．1∶2B．2∶1C．1∶4D．4∶11．串联电路的总电阻大于任一部分电路的电阻；2．并联电路的总电阻小于其中任一支路的电阻；3．n个相同的电阻并联，总电阻为一个电阻的1/n；4．多个电阻并联时，其中任一个电阻增大或减小，总电阻也随之增大或减小；5．并联的支路增多时，总电阻将减小；6．串联电路有分压作用，并联电路有分流作用．二、伏安特性曲线利用所测数据画U－I图象时应注意什么？如图所示，图线Ⅰ和图线Ⅱ所表示的电阻值分别为（）．A．4Ω和2ΩB．0.25Ω和0.5ΩC．4kΩ和2kΩD．2.5×10－4Ω和5.0×10－4Ω1．I－U图线是直线：表示电流跟电压成正比，导体为线性元件．2．I－U图线是曲线：表示电流跟电压不成正比，导体为非线性元件．23．I－U图线是直线时，导体电阻R＝＝，即电阻等于图线斜率的倒数，如下图，R＝．4．I－U图线是曲线时：导体电阻Rn＝，即电阻等于图线上点（Un，In）与坐标原点连线的斜率的倒数．如右上图，而不等于该点切线斜率的倒数．5．在利用图象求导体的电阻时，要先仔细辨认纵轴与横轴各代表什么，以及由此对应的图象上任意一点与坐标原点连线的斜率的物理意义，在图甲中R2＜R1，而在图乙中R2＞R1．三、测绘小电珠的伏安特性曲线在测定小电珠的电...
