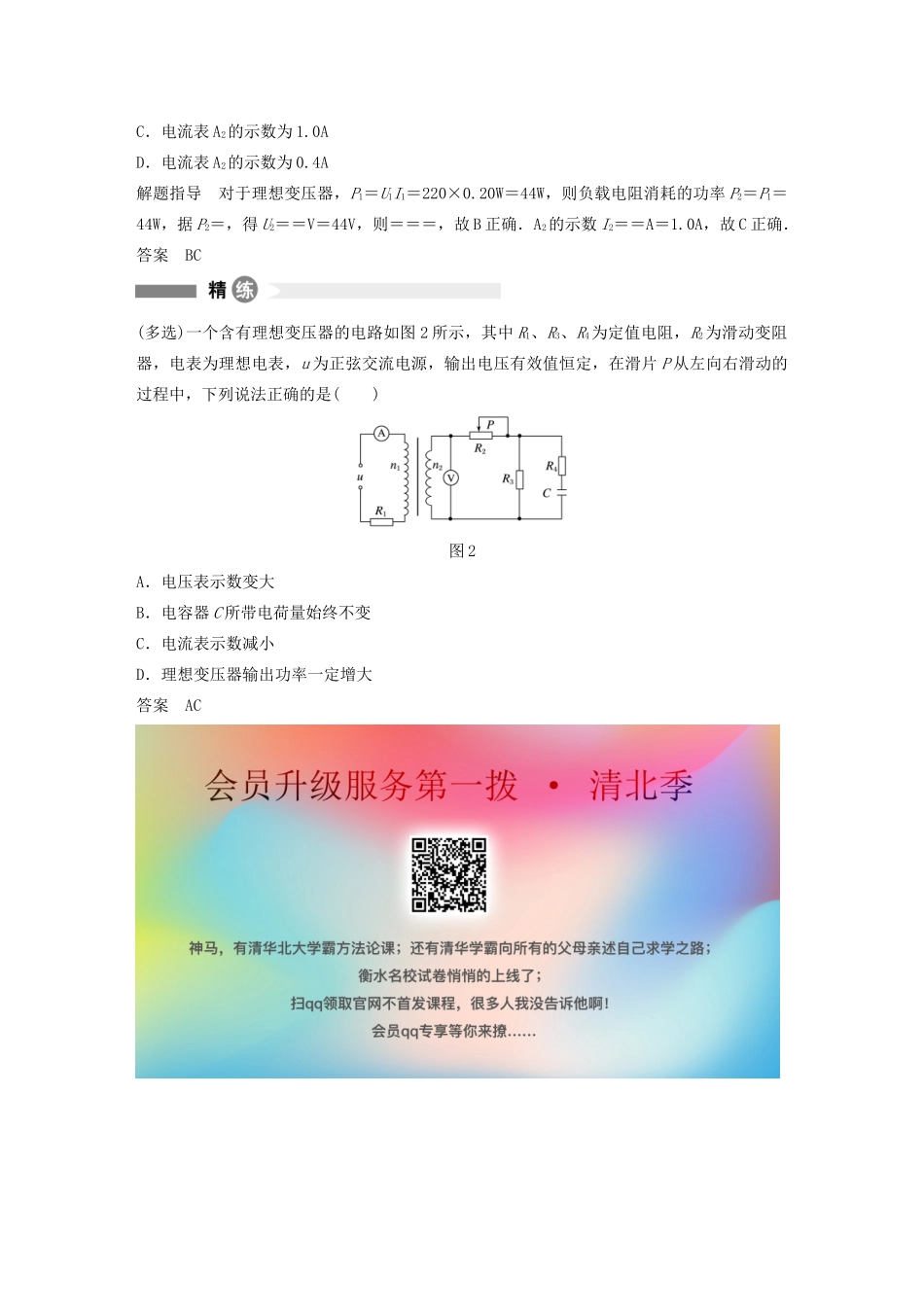

第14点学习理想变压器的“一二三四”1．一个原理根据电磁感应的原理来改变交变电流的电压．原线圈上加上交变电压(U1)→原线圈中产生交变电流(I1)→铁芯中产生交变的磁通量(Φ)→副线圈中产生交变的电动势(E)→副线圈负载上得到交变电压(U2)→产生交变电流(I2)．其能量转变方式：原线圈电能→磁场能→副线圈电能．2．两个特征(1)无漏磁．即交变电流经过原线圈时，产生的磁通量将沿闭合铁芯全部通过副线圈，没有一条磁感线不通过副线圈．(2)无热损．即原、副线圈没有电阻，不产生焦耳热．3．三个等式(1)功率：P入＝P出．(2)电压：＝＝……(3)电流：n1I1＝n2I2＋n3I3＋……4．四个决定(1)原线圈电压U1由提供原线圈电压的电源决定．(2)副线圈电压U2由原线圈电压及匝数比决定，与副线圈所接负载无关．(3)副线圈电流I2由副线圈电压和副线圈所接负载决定．(4)原线圈电流I1由副线圈中的电流及原、副线圈匝数比决定．对点例题(多选)如图1所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表的示数为220V，负载电阻R＝44Ω，电流表A1的示数为0.20A．下列判断中正确的是()图1A．原线圈和副线圈的匝数比为2∶1B．原线圈和副线圈的匝数比为5∶1C．电流表A2的示数为1.0AD．电流表A2的示数为0.4A解题指导对于理想变压器，P1＝U1I1＝220×0.20W＝44W，则负载电阻消耗的功率P2＝P1＝44W，据P2＝，得U2＝＝V＝44V，则＝＝＝，故B正确．A2的示数I2＝＝A＝1.0A，故C正确．答案BC(多选)一个含有理想变压器的电路如图2所示，其中R1、R3、R4为定值电阻，R2为滑动变阻器，电表为理想电表，u为正弦交流电源，输出电压有效值恒定，在滑片P从左向右滑动的过程中，下列说法正确的是()图2A．电压表示数变大B．电容器C所带电荷量始终不变C．电流表示数减小D．理想变压器输出功率一定增大答案AC
