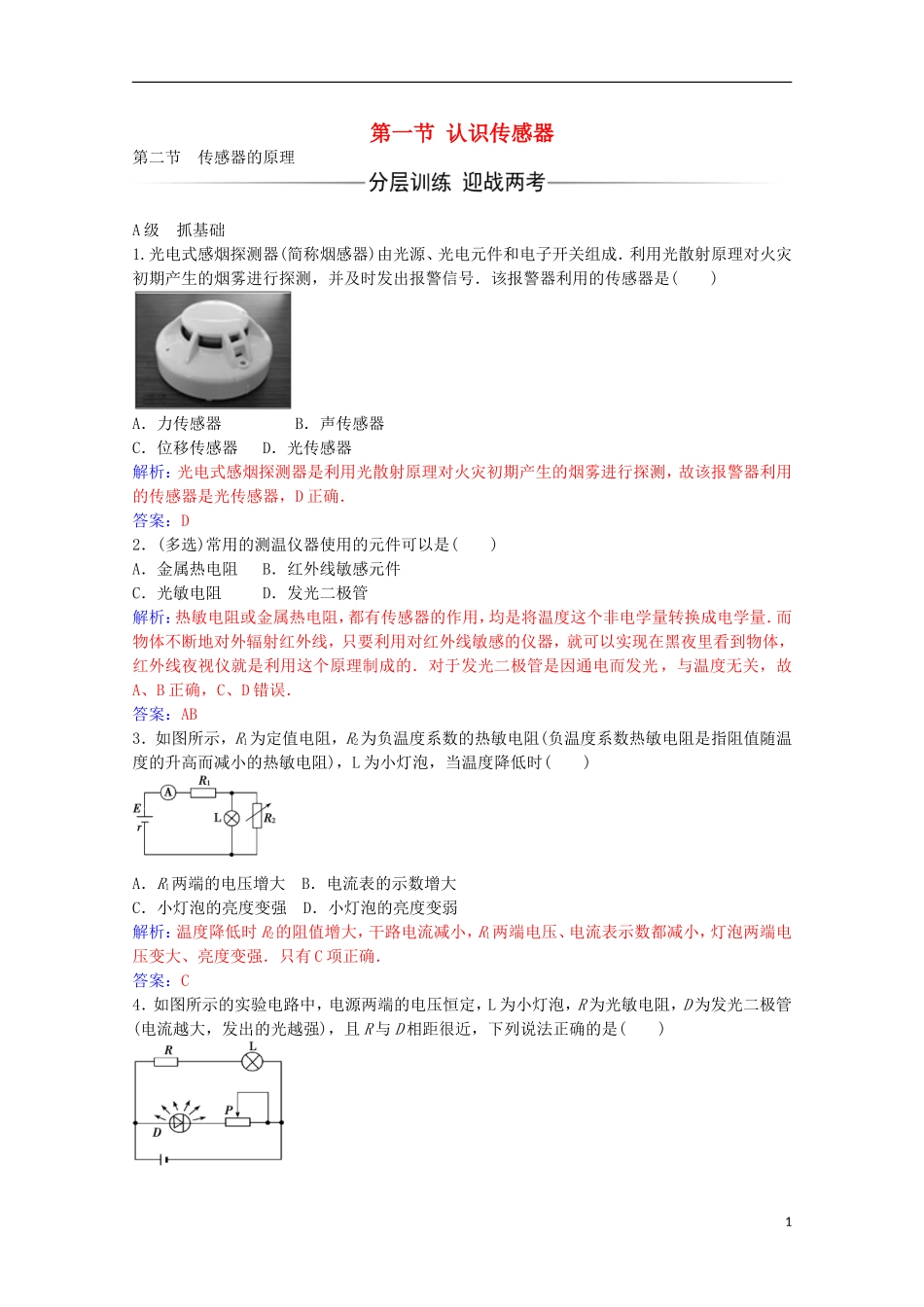

第一节认识传感器第二节传感器的原理A级抓基础1.光电式感烟探测器(简称烟感器)由光源、光电元件和电子开关组成．利用光散射原理对火灾初期产生的烟雾进行探测，并及时发出报警信号．该报警器利用的传感器是()A．力传感器B．声传感器C．位移传感器D．光传感器解析：光电式感烟探测器是利用光散射原理对火灾初期产生的烟雾进行探测，故该报警器利用的传感器是光传感器，D正确．答案：D2．(多选)常用的测温仪器使用的元件可以是()A．金属热电阻B．红外线敏感元件C．光敏电阻D．发光二极管解析：热敏电阻或金属热电阻，都有传感器的作用，均是将温度这个非电学量转换成电学量．而物体不断地对外辐射红外线，只要利用对红外线敏感的仪器，就可以实现在黑夜里看到物体，红外线夜视仪就是利用这个原理制成的．对于发光二极管是因通电而发光，与温度无关，故A、B正确，C、D错误．答案：AB3．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度降低时()A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：温度降低时R2的阻值增大，干路电流减小，R1两端电压、电流表示数都减小，灯泡两端电压变大、亮度变强．只有C项正确．答案：C4．如图所示的实验电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D相距很近，下列说法正确的是()1A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变解析：触头P左移，使其电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R的阻值减小，最终达到增大流过灯泡的电流的效果．A项正确．答案：A5．(多选)如图所示，Rt为热敏电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是()A．热敏电阻温度升高，其他条件不变B．热敏电阻温度降低，其他条件不变C．光照减弱，其他条件不变D．光照增强，其他条件不变解析：热敏电阻温度升高，其阻值减小，外电路的总电阻减小，总电流增大，路端电压减小，故通过光敏电阻的电流减小，则通过R3的电流增大，电压表的示数增大，A正确；热敏电阻温度降低时，其阻值增大，外电路总电阻增大，总电流减小，路端电压随之增大，通过光敏电阻的电流增大，所以通过热敏电阻的电流减小，电压表的读数减小，B错误；光照减弱，光敏电阻的阻值增大，外电路总电阻增大，路端电压增大，则电压表的示数增大，C正确．光照增强，光敏电阻的阻值减小，外电路总电阻减小，路端电压减小，则电压表的示数减小，D错误．答案：ACB级提能力6．(多选)传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，以下说法中正确的是()A．若F向上压膜片电极，电路中有从a到b的电流B．若F向上压膜片电极，电路中有从b到a的电流C．若F向上压膜片电极，电路中不会出现电流D．若电流表有示数，则说明压力F发生变化解析：电容器与电源一直连接，则电容器的电压U不变，F向上压膜片电极，使得两极板的距离减小，由C＝可知C变大，由Q＝CU可得电容器的电量Q变大，电容器要吸收电荷充电，电路中产生与原电流方向相同的电流，即有从b到a的电流，故A、C错误，B正确；电流表有示数，说明有充电电流或放电电流，必然是电容器的板间距离发生变化，而压力F发生变化，故D正确．答案：BD7.(多选)在如图所示的电路中，RT是半导体热敏电阻，当RT所在处温度升高时，下列关于通过理想电流表的电流I，ab间电压U和电容器电量q的说法正确的是()2A．I变大，U变大B．I变大，U变小C．U变小，q变小D．U变大，q变大解析：当RT所在处温度升高时，其对应的电阻值减小，电路的总阻值减小，由I＝得U变小，RT与R2并联的电压U并变小，通过R2的电流变小，则通过电流表的电流I变大，选项A错误，选项B正确；电容器与RT并联，则UC＝U并，UC变小，而q＝CUc，故q变小，选项C正确...
