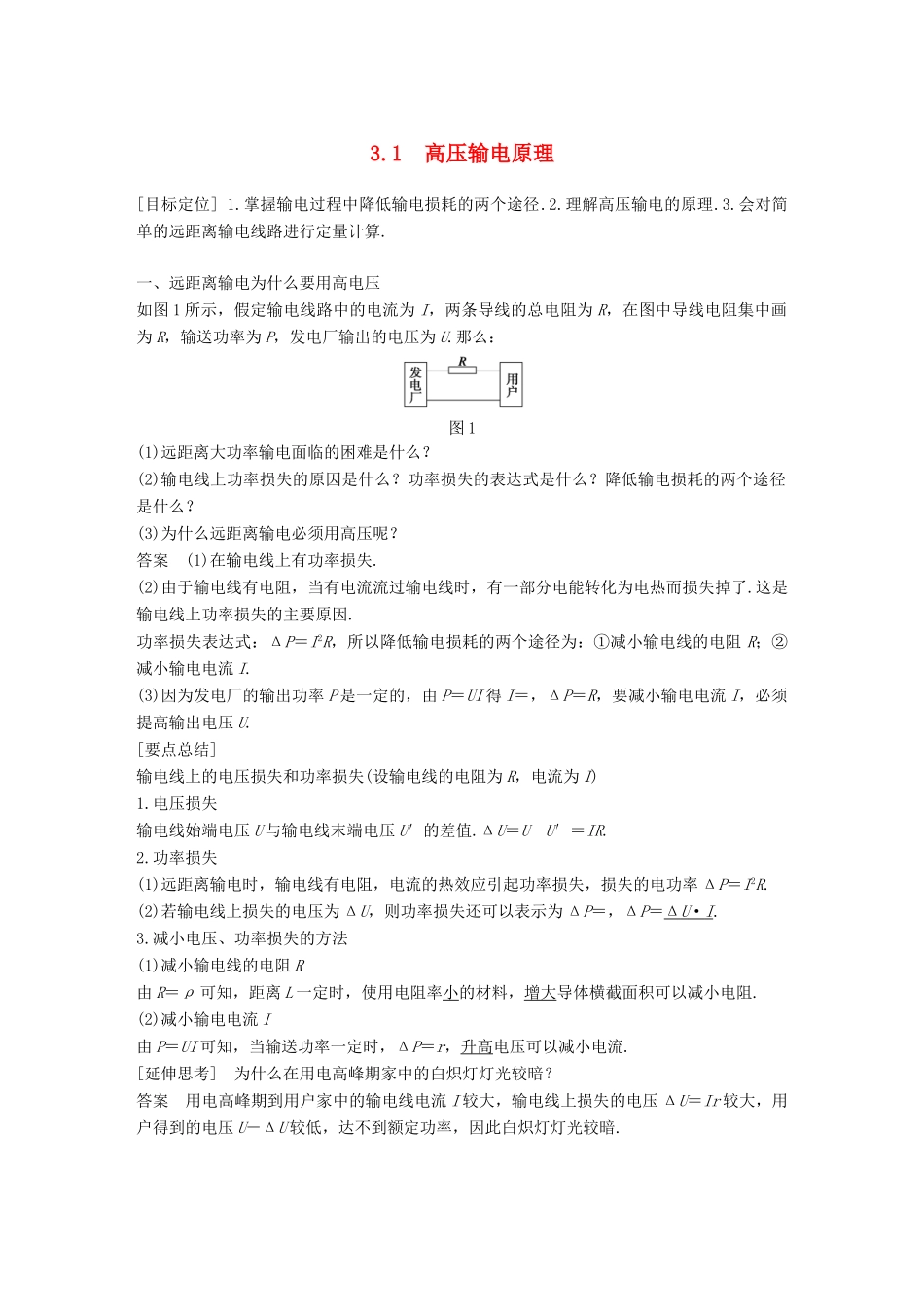

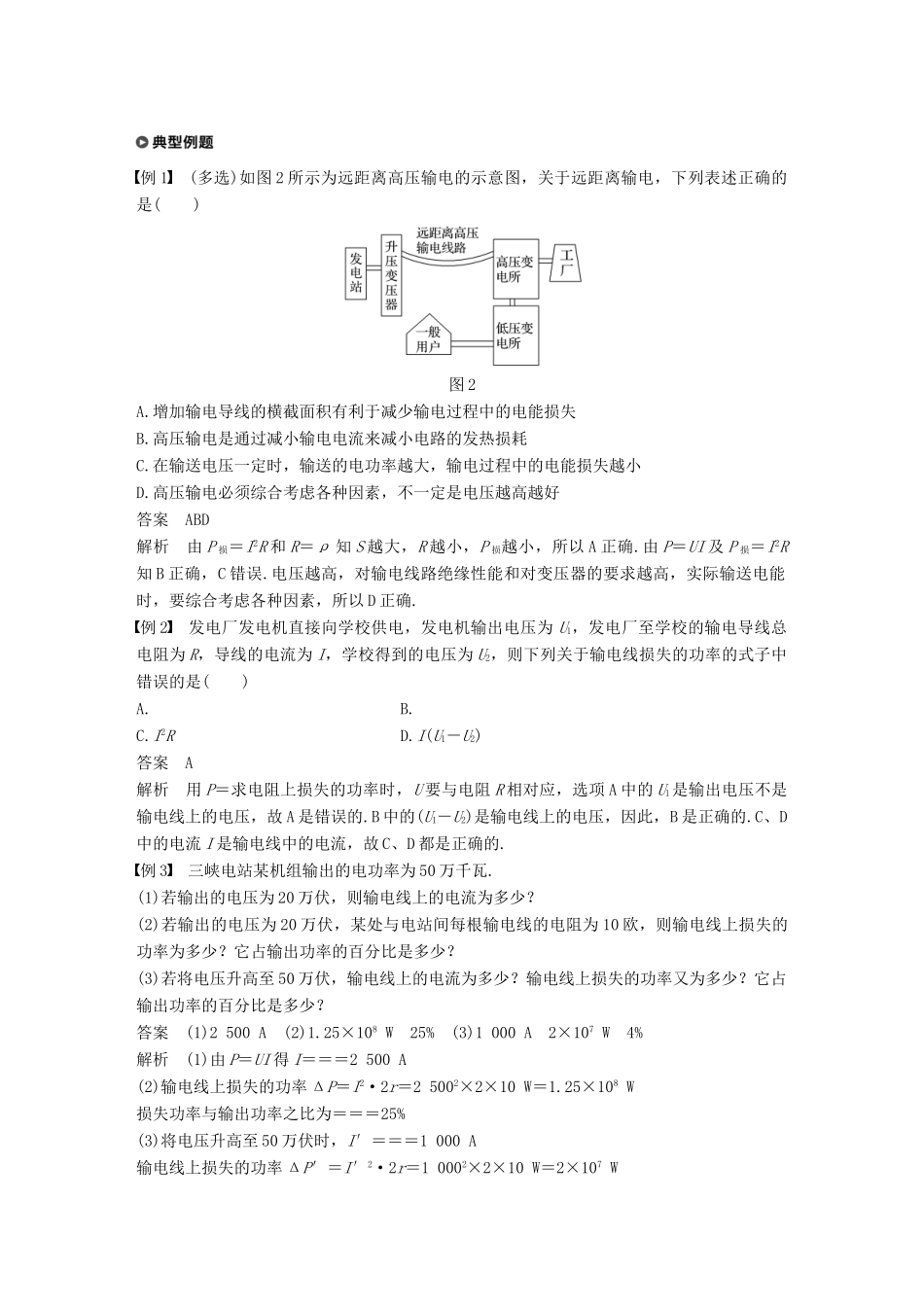

3.1高压输电原理[目标定位]1.掌握输电过程中降低输电损耗的两个途径.2.理解高压输电的原理.3.会对简单的远距离输电线路进行定量计算.一、远距离输电为什么要用高电压如图1所示，假定输电线路中的电流为I，两条导线的总电阻为R，在图中导线电阻集中画为R，输送功率为P，发电厂输出的电压为U.那么：图1(1)远距离大功率输电面临的困难是什么？(2)输电线上功率损失的原因是什么？功率损失的表达式是什么？降低输电损耗的两个途径是什么？(3)为什么远距离输电必须用高压呢？答案(1)在输电线上有功率损失.(2)由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了.这是输电线上功率损失的主要原因.功率损失表达式：ΔP＝I2R，所以降低输电损耗的两个途径为：①减小输电线的电阻R；②减小输电电流I.(3)因为发电厂的输出功率P是一定的，由P＝UI得I＝，ΔP＝R，要减小输电电流I，必须提高输出电压U.[要点总结]输电线上的电压损失和功率损失(设输电线的电阻为R，电流为I)1.电压损失输电线始端电压U与输电线末端电压U′的差值.ΔU＝U－U′＝IR.2.功率损失(1)远距离输电时，输电线有电阻，电流的热效应引起功率损失，损失的电功率ΔP＝I2R.(2)若输电线上损失的电压为ΔU，则功率损失还可以表示为ΔP＝，ΔP＝ΔU·I.3.减小电压、功率损失的方法(1)减小输电线的电阻R由R＝ρ可知，距离L一定时，使用电阻率小的材料，增大导体横截面积可以减小电阻.(2)减小输电电流I由P＝UI可知，当输送功率一定时，ΔP＝r，升高电压可以减小电流.[延伸思考]为什么在用电高峰期家中的白炽灯灯光较暗？答案用电高峰期到用户家中的输电线电流I较大，输电线上损失的电压ΔU＝Ir较大，用户得到的电压U－ΔU较低，达不到额定功率，因此白炽灯灯光较暗.例1(多选)如图2所示为远距离高压输电的示意图，关于远距离输电，下列表述正确的是()图2A.增加输电导线的横截面积有利于减少输电过程中的电能损失B.高压输电是通过减小输电电流来减小电路的发热损耗C.在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D.高压输电必须综合考虑各种因素，不一定是电压越高越好答案ABD解析由P损＝I2R和R＝ρ知S越大，R越小，P损越小，所以A正确.由P＝UI及P损＝I2R知B正确，C错误.电压越高，对输电线路绝缘性能和对变压器的要求越高，实际输送电能时，要综合考虑各种因素，所以D正确.例2发电厂发电机直接向学校供电，发电机输出电压为U1，发电厂至学校的输电导线总电阻为R，导线的电流为I，学校得到的电压为U2，则下列关于输电线损失的功率的式子中错误的是()A.B.C.I2RD.I(U1－U2)答案A解析用P＝求电阻上损失的功率时，U要与电阻R相对应，选项A中的U1是输出电压不是输电线上的电压，故A是错误的.B中的(U1－U2)是输电线上的电压，因此，B是正确的.C、D中的电流I是输电线中的电流，故C、D都是正确的.例3三峡电站某机组输出的电功率为50万千瓦.(1)若输出的电压为20万伏，则输电线上的电流为多少？(2)若输出的电压为20万伏，某处与电站间每根输电线的电阻为10欧，则输电线上损失的功率为多少？它占输出功率的百分比是多少？(3)若将电压升高至50万伏，输电线上的电流为多少？输电线上损失的功率又为多少？它占输出功率的百分比是多少？答案(1)2500A(2)1.25×108W25%(3)1000A2×107W4%解析(1)由P＝UI得I＝＝＝2500A(2)输电线上损失的功率ΔP＝I2·2r＝25002×2×10W＝1.25×108W损失功率与输出功率之比为＝＝＝25%(3)将电压升高至50万伏时，I′＝＝＝1000A输电线上损失的功率ΔP′＝I′2·2r＝10002×2×10W＝2×107W损失功率与输出功率之比为＝＝＝4%针对训练某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW.现用500kV电压输电，则下列说法正确的是()A.输电线上输送的电流大小为2.0×105AB.输电线上由电阻造成的损失电压为15kVC.若改用5kV电压输电，则输电线上损失的功率为9×108kWD.输电线上损失的功率为ΔP＝，U为输电电压，R为输电线的电阻答案B解析输电线上输送的电流为I＝＝A＝6×103A，A项错误；输电线上损失的电压为U损＝IR＝6×103×2.5V＝1.5×104V＝15kV，B项正确；...
