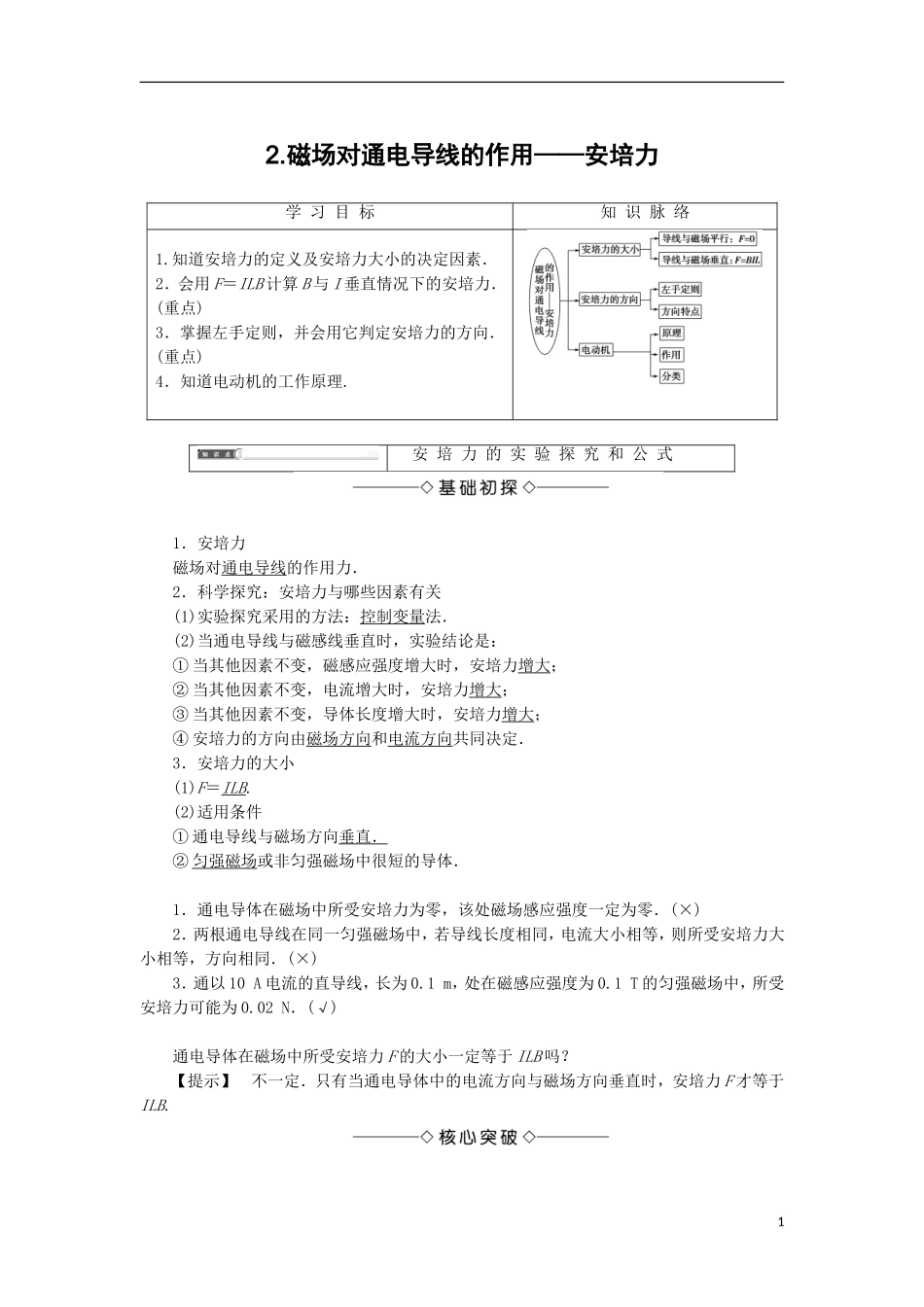

2.磁场对通电导线的作用——安培力学习目标知识脉络1.知道安培力的定义及安培力大小的决定因素．2．会用F＝ILB计算B与I垂直情况下的安培力．(重点)3．掌握左手定则，并会用它判定安培力的方向．(重点)4．知道电动机的工作原理.安培力的实验探究和公式1．安培力磁场对通电导线的作用力．2．科学探究：安培力与哪些因素有关(1)实验探究采用的方法：控制变量法．(2)当通电导线与磁感线垂直时，实验结论是：①当其他因素不变，磁感应强度增大时，安培力增大；②当其他因素不变，电流增大时，安培力增大；③当其他因素不变，导体长度增大时，安培力增大；④安培力的方向由磁场方向和电流方向共同决定．3．安培力的大小(1)F＝ILB.(2)适用条件①通电导线与磁场方向垂直．②匀强磁场或非匀强磁场中很短的导体．1．通电导体在磁场中所受安培力为零，该处磁场感应强度一定为零．(×)2．两根通电导线在同一匀强磁场中，若导线长度相同，电流大小相等，则所受安培力大小相等，方向相同．(×)3．通以10A电流的直导线，长为0.1m，处在磁感应强度为0.1T的匀强磁场中，所受安培力可能为0.02N．(√)通电导体在磁场中所受安培力F的大小一定等于ILB吗？【提示】不一定．只有当通电导体中的电流方向与磁场方向垂直时，安培力F才等于ILB.1如321所示，利用下列实验装置可以探究安培力的大小与磁场、电流大小的关系．(1)在B、L一定时，增大电流I，导线受力怎么变化？(2)在B、I一定时，增大导线的长度L，导线受力怎么变化？321【提示】(1)当B、L一定时，增大电流I、导线受的力变大．(2)当B、I一定时，增大导线长度L导线受力变大．1．当电流方向与磁场方向垂直时，F＝ILB.此时通电导线所受安培力最大．2．当电流方向与磁场方向不垂直时，F＝ILBsinθ(θ是I和B之间的夹角)．3．当通电导线的方向和磁场方向平行(θ＝0°或θ＝180°)时，安培力最小，等于零．4．若导线是弯曲的，公式中的L并不是导线的总长度，而应是弯曲导线的“有效长度”．它等于连接导线两端点直线的长度(如图322所示)，相应的电流方向沿两端点连线由始端流向末端．图322一根长为0.2m、电流为2A的通电导线，放在磁感应强度为0.5T的匀强磁场中，受到的安培力大小不可能是()A．0.4NB．0.2NC．0.1ND．0【解析】由安培力的公式F＝ILBsinθ可知，安培力的大小与I和B的夹角有关．当θ＝90°时，F最大，Fmax＝ILB＝2×0.2×0.5N＝0.2N．当θ＝0°时，F最小，Fmin＝0，故F的大小范围是0≤F≤0.2N，故B、C、D可能，A不可能．【答案】A如图323所示，导线框中电流为I，导线框垂直于磁场放置，磁感应强度为B，AB与CD相距为d，则MN所受安培力大小为()【导学号：96322061】图323A．F＝BIdB．F＝BIdsinθC．F＝D．F＝BIdcosθ【解析】导线与B垂直，F＝BI.2【答案】C如图所示，在匀强磁场中放有下列各种形状的通电导线，电流均为I，磁感应强度均为B，求各导线所受到的安培力的大小．【解析】A图中，F＝IlBcosα，这时不能死记公式而错写成F＝IlBsinα.要理解公式本质是有效长度或有效磁场，正确分解．B图中，B⊥I，导线在纸平面内，故F＝IlB.C图是两根导线组成的折线abc，整体受力实质上是两部分直导线分别受力的矢量和，其有效长度为ac，故F＝IlB.D图中，从a→b的半圆形电流，分析圆弧上对称的每一小段电流，受力抵消合并后，其有效长度为ab，故F＝2IRB.E图中，F＝0.【答案】A：IlBcosαB：IlBC：IlBD：2IRBE：0计算安培力大小应注意的问题(1)应用公式F＝IlB，电流方向必须与磁场方向垂直．(2)通电导线放入磁场中，有可能不受安培力的作用．(3)公式F＝IlB中的l不一定是导线的实际长度，而应是“有效长度”．安培力的方向和安培力的应用1．安培力的方向(1)左手定则：伸出左手，四指并拢，使大拇指和其余四指垂直，并且都跟手掌在同一平面内，让磁感线垂直穿过手心，四指指向沿电流方向，则大拇指所指方向就是通电导线所受安培力的方向．(2)方向特点：安培力的方向既与电流方向垂直，又与磁场方向垂直，即安培力方向垂直于电流方向和磁场方向所确定的平面．2．电动机(1)原理：利用磁场对通电线圈的安培力使线圈在磁场中旋转．(2)作用：把电能转化为机械能．(3...
