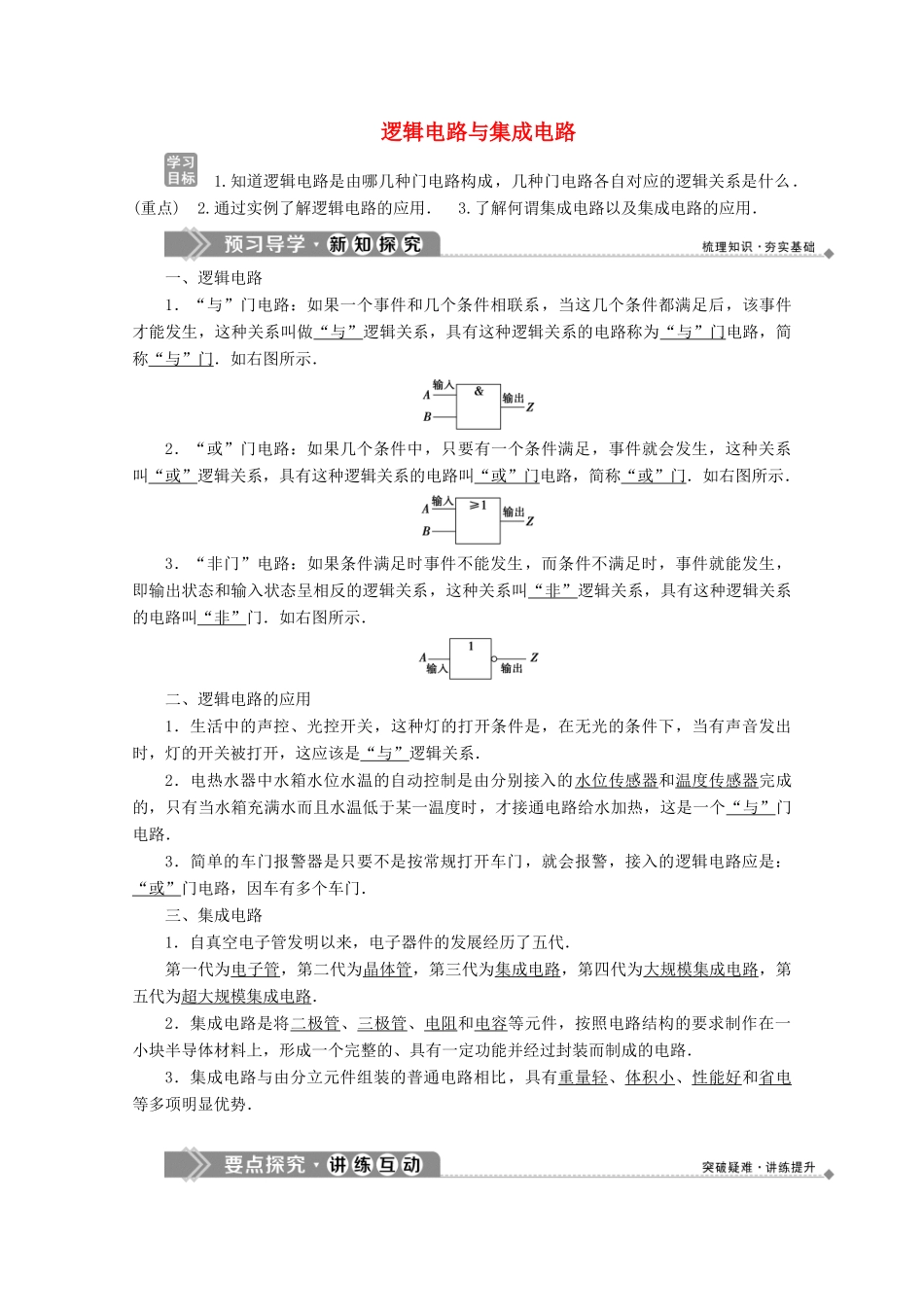

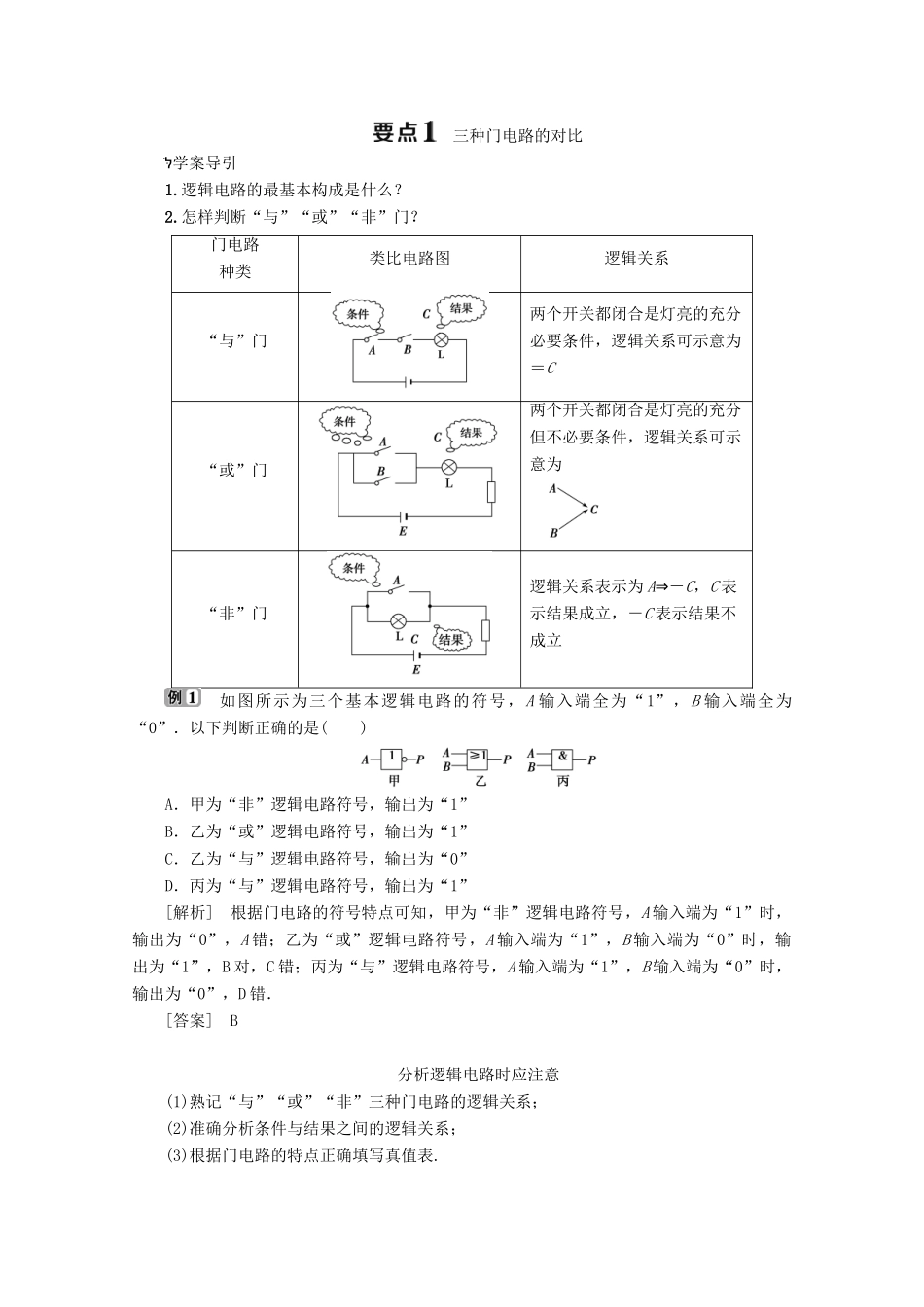

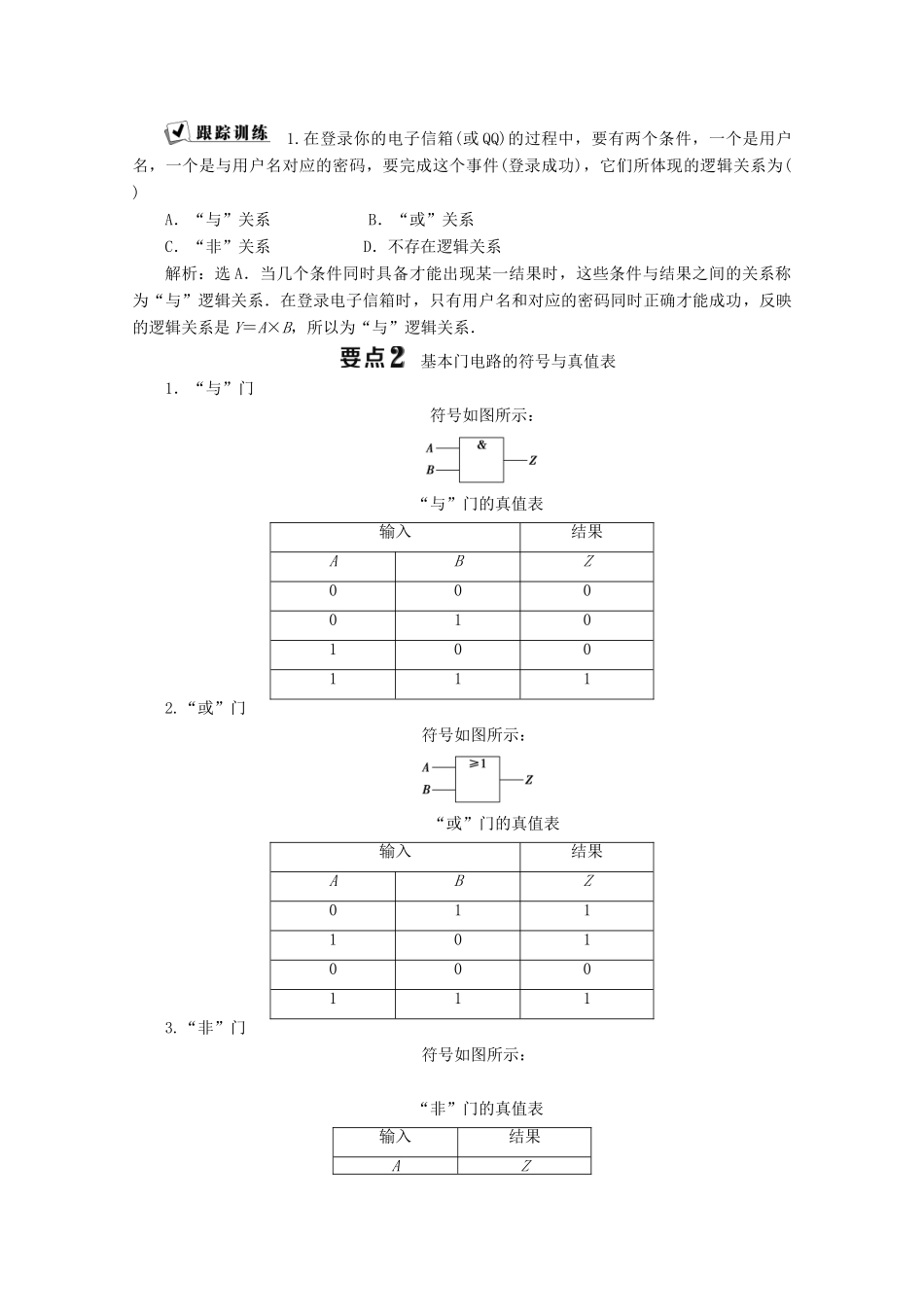

逻辑电路与集成电路1.知道逻辑电路是由哪几种门电路构成，几种门电路各自对应的逻辑关系是什么．(重点)2.通过实例了解逻辑电路的应用．3.了解何谓集成电路以及集成电路的应用．一、逻辑电路1．“与”门电路：如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫做“与”逻辑关系，具有这种逻辑关系的电路称为“与”门电路，简称“与”门．如右图所示．2．“或”门电路：如果几个条件中，只要有一个条件满足，事件就会发生，这种关系叫“或”逻辑关系，具有这种逻辑关系的电路叫“或”门电路，简称“或”门．如右图所示．3．“非门”电路：如果条件满足时事件不能发生，而条件不满足时，事件就能发生，即输出状态和输入状态呈相反的逻辑关系，这种关系叫“非”逻辑关系，具有这种逻辑关系的电路叫“非”门．如右图所示．二、逻辑电路的应用1．生活中的声控、光控开关，这种灯的打开条件是，在无光的条件下，当有声音发出时，灯的开关被打开，这应该是“与”逻辑关系．2．电热水器中水箱水位水温的自动控制是由分别接入的水位传感器和温度传感器完成的，只有当水箱充满水而且水温低于某一温度时，才接通电路给水加热，这是一个“与”门电路．3．简单的车门报警器是只要不是按常规打开车门，就会报警，接入的逻辑电路应是：“或”门电路，因车有多个车门．三、集成电路1．自真空电子管发明以来，电子器件的发展经历了五代．第一代为电子管，第二代为晶体管，第三代为集成电路，第四代为大规模集成电路，第五代为超大规模集成电路．2．集成电路是将二极管、三极管、电阻和电容等元件，按照电路结构的要求制作在一小块半导体材料上，形成一个完整的、具有一定功能并经过封装而制成的电路．3．集成电路与由分立元件组装的普通电路相比，具有重量轻、体积小、性能好和省电等多项明显优势．三种门电路的对比学案导引1.逻辑电路的最基本构成是什么？2.怎样判断“与”“或”“非”门？门电路种类类比电路图逻辑关系“与”门两个开关都闭合是灯亮的充分必要条件，逻辑关系可示意为＝C“或”门两个开关都闭合是灯亮的充分但不必要条件，逻辑关系可示意为“非”门逻辑关系表示为A⇒－C，C表示结果成立，－C表示结果不成立如图所示为三个基本逻辑电路的符号，A输入端全为“1”，B输入端全为“0”．以下判断正确的是()A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”[解析]根据门电路的符号特点可知，甲为“非”逻辑电路符号，A输入端为“1”时，输出为“0”，A错；乙为“或”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“1”，B对，C错；丙为“与”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“0”，D错．[答案]B分析逻辑电路时应注意(1)熟记“与”“或”“非”三种门电路的逻辑关系；(2)准确分析条件与结果之间的逻辑关系；(3)根据门电路的特点正确填写真值表.1.在登录你的电子信箱(或QQ)的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们所体现的逻辑关系为()A．“与”关系B．“或”关系C．“非”关系D．不存在逻辑关系解析：选A．当几个条件同时具备才能出现某一结果时，这些条件与结果之间的关系称为“与”逻辑关系．在登录电子信箱时，只有用户名和对应的密码同时正确才能成功，反映的逻辑关系是Y＝A×B，所以为“与”逻辑关系．基本门电路的符号与真值表1．“与”门符号如图所示：“与”门的真值表输入结果ABZ0000101001112.“或”门符号如图所示：“或”门的真值表输入结果ABZ0111010001113.“非”门符号如图所示：“非”门的真值表输入结果AZ0110(1)条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”.“1”“0”是逻辑关系中的两种取值，不表示具体数字.(2)逻辑“1”和“0”的确定“1”“0”是分别代表两种相反状态的代码，如开关的断开代表“0”的状态，则接通就代表“1”的状态，对逻辑电路的输入、输出来说，一般是高电压为“1”，低电压为“0”...
