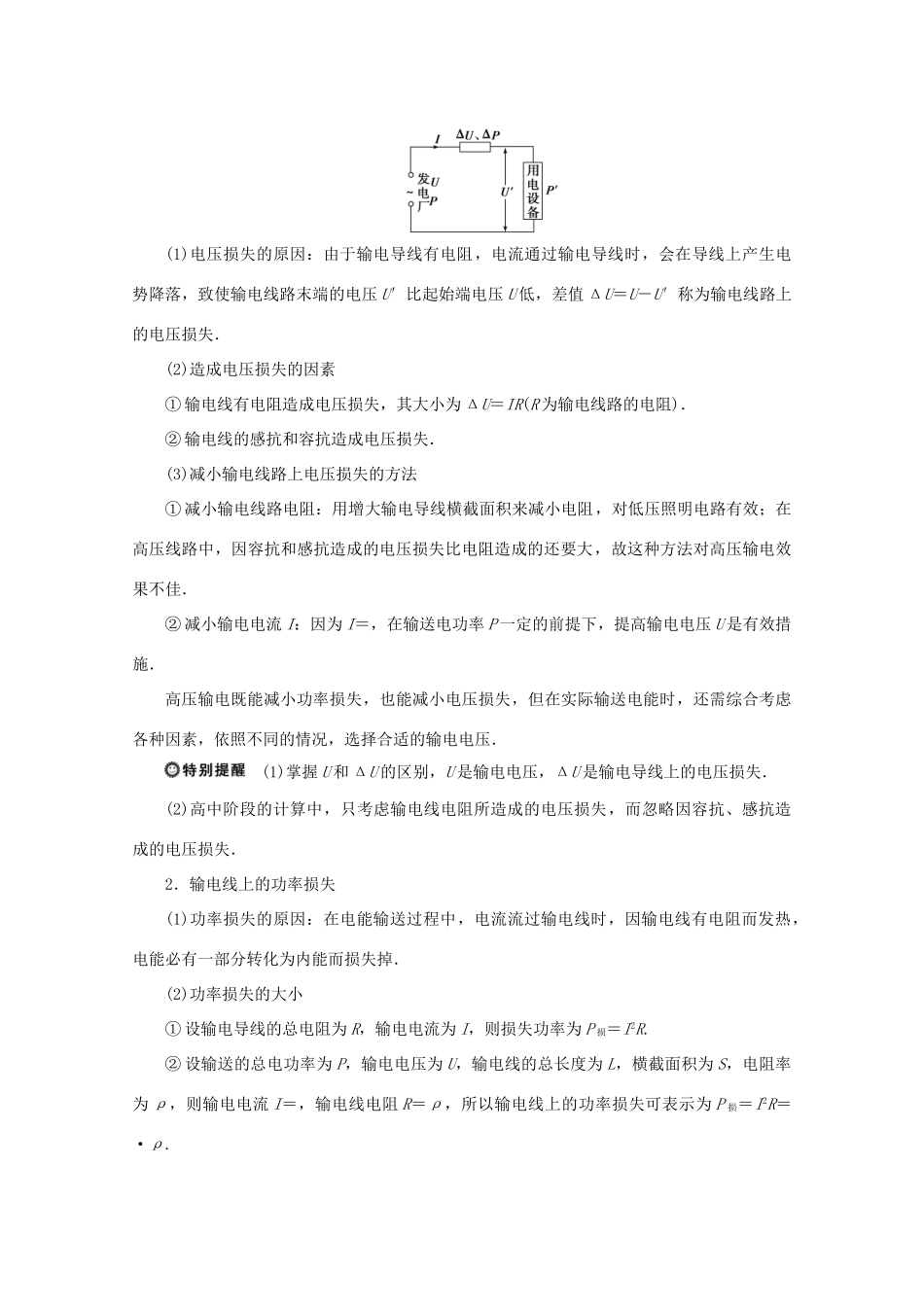

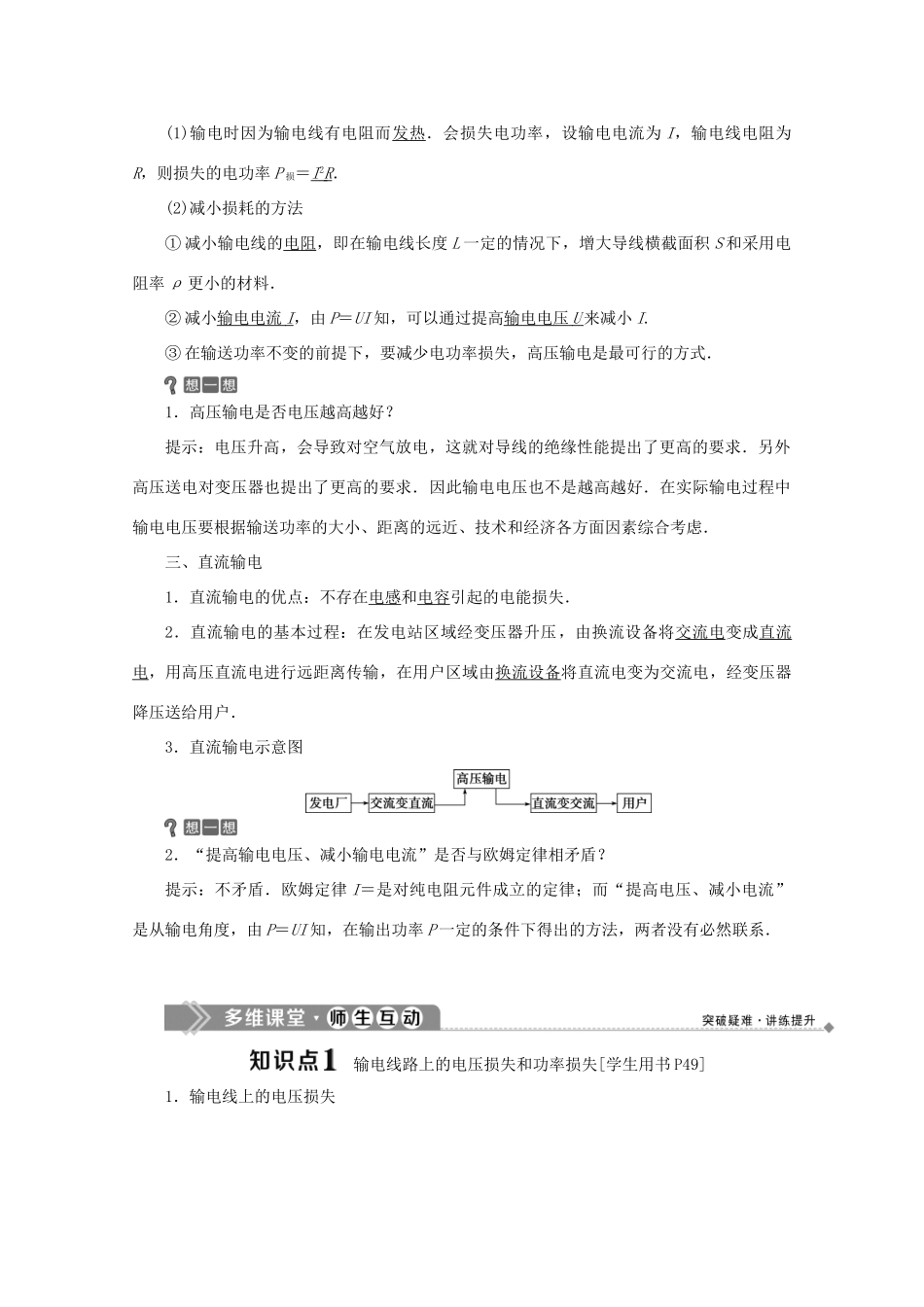

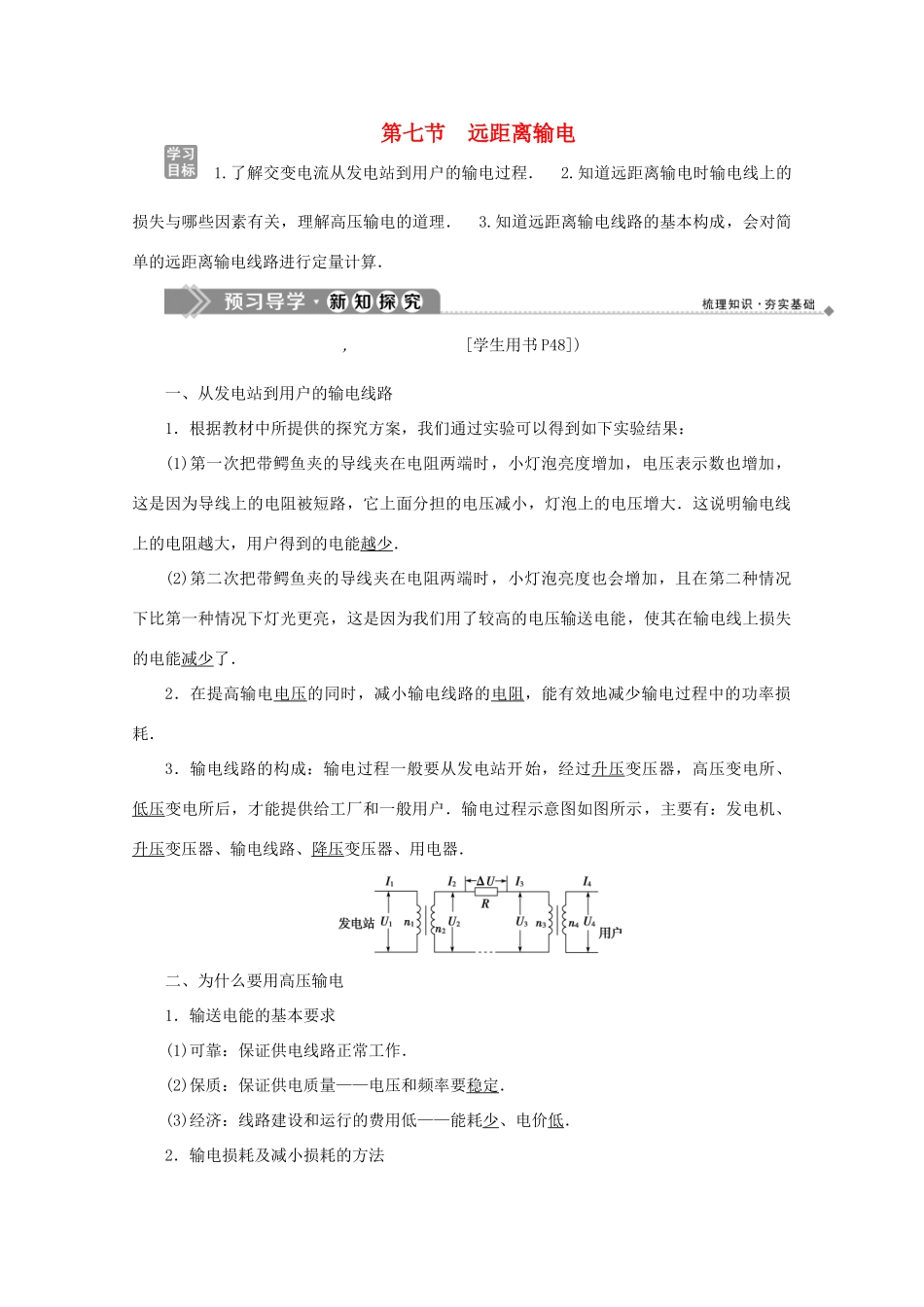

第七节远距离输电1.了解交变电流从发电站到用户的输电过程．2.知道远距离输电时输电线上的损失与哪些因素有关，理解高压输电的道理．3.知道远距离输电线路的基本构成，会对简单的远距离输电线路进行定量计算．,[学生用书P48])一、从发电站到用户的输电线路1．根据教材中所提供的探究方案，我们通过实验可以得到如下实验结果：(1)第一次把带鳄鱼夹的导线夹在电阻两端时，小灯泡亮度增加，电压表示数也增加，这是因为导线上的电阻被短路，它上面分担的电压减小，灯泡上的电压增大．这说明输电线上的电阻越大，用户得到的电能越少．(2)第二次把带鳄鱼夹的导线夹在电阻两端时，小灯泡亮度也会增加，且在第二种情况下比第一种情况下灯光更亮，这是因为我们用了较高的电压输送电能，使其在输电线上损失的电能减少了．2．在提高输电电压的同时，减小输电线路的电阻，能有效地减少输电过程中的功率损耗．3．输电线路的构成：输电过程一般要从发电站开始，经过升压变压器，高压变电所、低压变电所后，才能提供给工厂和一般用户．输电过程示意图如图所示，主要有：发电机、升压变压器、输电线路、降压变压器、用电器．二、为什么要用高压输电1．输送电能的基本要求(1)可靠：保证供电线路正常工作．(2)保质：保证供电质量——电压和频率要稳定．(3)经济：线路建设和运行的费用低——能耗少、电价低．2．输电损耗及减小损耗的方法(1)输电时因为输电线有电阻而发热．会损失电功率，设输电电流为I，输电线电阻为R，则损失的电功率P损＝I2R．(2)减小损耗的方法①减小输电线的电阻，即在输电线长度L一定的情况下，增大导线横截面积S和采用电阻率ρ更小的材料．②减小输电电流I，由P＝UI知，可以通过提高输电电压U来减小I.③在输送功率不变的前提下，要减少电功率损失，高压输电是最可行的方式．1．高压输电是否电压越高越好？提示：电压升高，会导致对空气放电，这就对导线的绝缘性能提出了更高的要求．另外高压送电对变压器也提出了更高的要求．因此输电电压也不是越高越好．在实际输电过程中输电电压要根据输送功率的大小、距离的远近、技术和经济各方面因素综合考虑．三、直流输电1．直流输电的优点：不存在电感和电容引起的电能损失．2．直流输电的基本过程：在发电站区域经变压器升压，由换流设备将交流电变成直流电，用高压直流电进行远距离传输，在用户区域由换流设备将直流电变为交流电，经变压器降压送给用户．3．直流输电示意图2．“提高输电电压、减小输电电流”是否与欧姆定律相矛盾？提示：不矛盾．欧姆定律I＝是对纯电阻元件成立的定律；而“提高电压、减小电流”是从输电角度，由P＝UI知，在输出功率P一定的条件下得出的方法，两者没有必然联系．输电线路上的电压损失和功率损失[学生用书P49]1．输电线上的电压损失(1)电压损失的原因：由于输电导线有电阻，电流通过输电导线时，会在导线上产生电势降落，致使输电线路末端的电压U′比起始端电压U低，差值ΔU＝U－U′称为输电线路上的电压损失．(2)造成电压损失的因素①输电线有电阻造成电压损失，其大小为ΔU＝IR(R为输电线路的电阻)．②输电线的感抗和容抗造成电压损失．(3)减小输电线路上电压损失的方法①减小输电线路电阻：用增大输电导线横截面积来减小电阻，对低压照明电路有效；在高压线路中，因容抗和感抗造成的电压损失比电阻造成的还要大，故这种方法对高压输电效果不佳．②减小输电电流I：因为I＝，在输送电功率P一定的前提下，提高输电电压U是有效措施．高压输电既能减小功率损失，也能减小电压损失，但在实际输送电能时，还需综合考虑各种因素，依照不同的情况，选择合适的输电电压．(1)掌握U和ΔU的区别，U是输电电压，ΔU是输电导线上的电压损失．(2)高中阶段的计算中，只考虑输电线电阻所造成的电压损失，而忽略因容抗、感抗造成的电压损失．2．输电线上的功率损失(1)功率损失的原因：在电能输送过程中，电流流过输电线时，因输电线有电阻而发热，电能必有一部分转化为内能而损失掉．(2)功率损失的大小①设输电导线的总电阻为R，输电电流为I，则损失功率为P损＝I2R.②设输送的总电功率为P，输电电压为U，输电线的总长...
