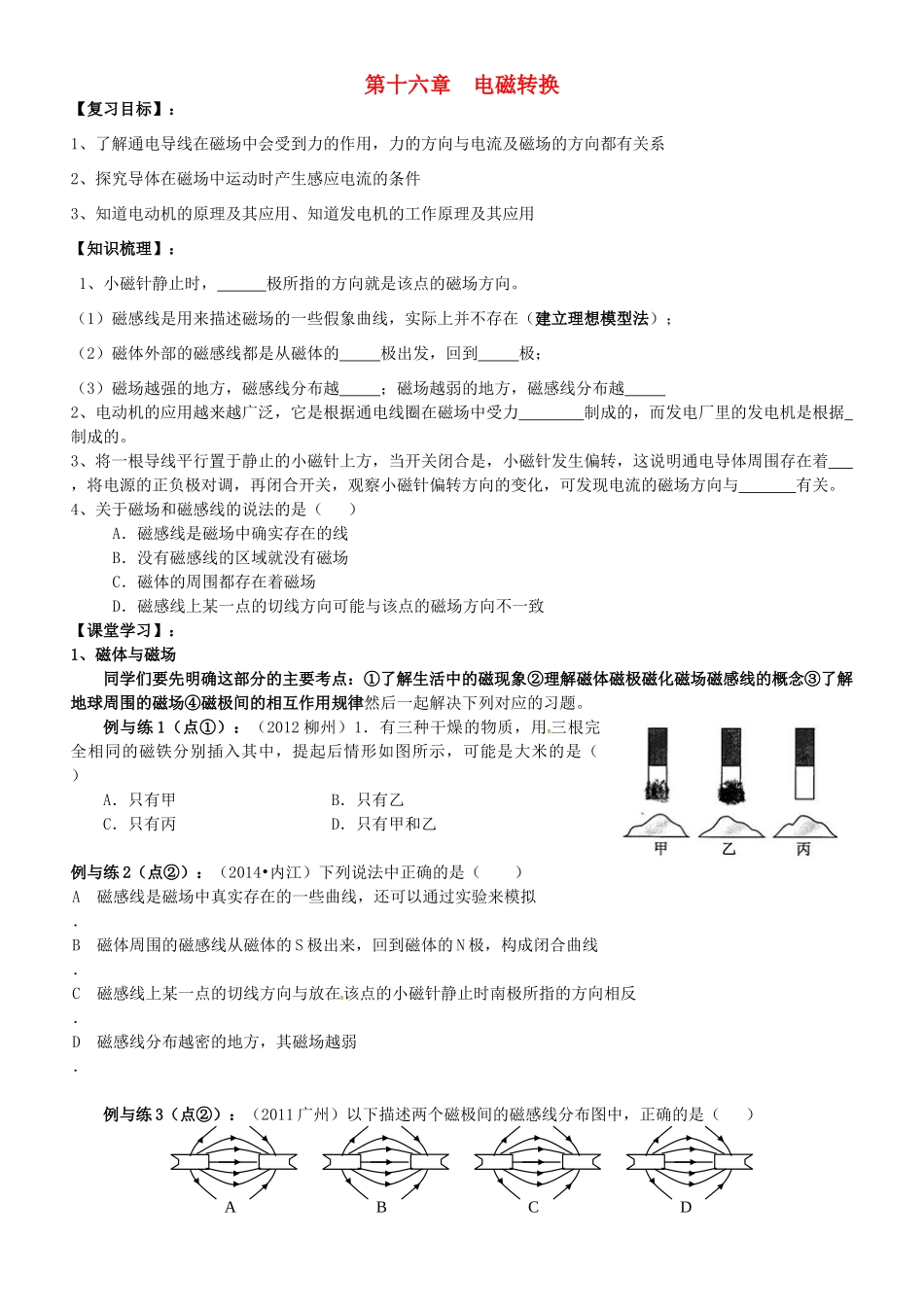

第十六章电磁转换【复习目标】：1、了解通电导线在磁场中会受到力的作用，力的方向与电流及磁场的方向都有关系2、探究导体在磁场中运动时产生感应电流的条件3、知道电动机的原理及其应用、知道发电机的工作原理及其应用【知识梳理】：1、小磁针静止时，极所指的方向就是该点的磁场方向。（1）磁感线是用来描述磁场的一些假象曲线，实际上并不存在（建立理想模型法）；（2）磁体外部的磁感线都是从磁体的极出发，回到极；（3）磁场越强的地方，磁感线分布越；磁场越弱的地方，磁感线分布越2、电动机的应用越来越广泛，它是根据通电线圈在磁场中受力制成的，而发电厂里的发电机是根据制成的。3、将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。4、关于磁场和磁感线的说法的是（）A．磁感线是磁场中确实存在的线B．没有磁感线的区域就没有磁场C．磁体的周围都存在着磁场D．磁感线上某一点的切线方向可能与该点的磁场方向不一致【课堂学习】：1、磁体与磁场同学们要先明确这部分的主要考点：①了解生活中的磁现象②理解磁体磁极磁化磁场磁感线的概念③了解地球周围的磁场④磁极间的相互作用规律然后一起解决下列对应的习题。例与练1（点①）：（2012柳州）1．有三种干燥的物质，用三根完全相同的磁铁分别插入其中，提起后情形如图所示，可能是大米的是（）A．只有甲B．只有乙C．只有丙D．只有甲和乙例与练2（点②）：（2014•内江）下列说法中正确的是（）A．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟B．磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D．磁感线分布越密的地方，其磁场越弱例与练3（点②）：（2011广州）以下描述两个磁极间的磁感线分布图中，正确的是（）CABD例与练4（点②）：（（2014•无锡）（1）如图甲所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向（用箭头表示）．例与练5（点③）：（2013钦州）小明发现指南针静止时N极总是指向北方，是因为地球周围存在着＿＿＿＿。他将一根条形磁体的一个磁极靠近指南针，指南针的N极被吸引，由此可知该磁极是＿＿＿＿极（选填“N”或“S”）。例与练6（点③）：（2012玉林）地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．例与练7（点④）：（2012厦门）小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示。若将两磁铁棒按原状自然接合，则甲棒两半将互相，乙棒两半将互相。2、电流的磁场这部分的主要考点：①电流周围有磁场、通电螺线管的磁场；②用安培定则判断通电螺线管的磁极、电流方向；③电磁铁和电磁继电器的工作原理。然后一起解决下列对应的习题。例与练1（点①）：（2012来宾）如图所示是奥斯特实验图，从甲、乙可知：通电导线周围存在；从甲、丙可知：；点评：记住奥斯特实验例与练2（点②）：（2014•曲靖）（1）标出甲图中小磁针静止时电螺线管线圈中的电流方向；例与练3（点③）：（2013来宾市）要使电磁铁的磁性增强，下列做法可行的是（）A．拔出电磁铁的铁芯B．增大电磁铁线圈中的电流C．减少电磁铁线圈的匝数D．改变电磁铁中电流的方向点评：知道通电螺线管磁场的磁性强弱与哪些因素有关。例与练4（点③）：（2014•东营）学校教学楼里安装的应急照明灯，内部结构如图所示．分电器的作用是把220V的交流高压转化为12V的直流低电压，并且分两路输出．220V的供电线路有电和停电时蓄电池、灯泡的工作状态分别是．3．电动机与发电机这部分的主要考点：①通电导线在磁场中会受到力的作用，力的方向与电流及磁场的方向都有关系；②导体在磁场中运动时产生感应电流的条件。例与练1（点①）（2013临沂）借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”。闭合开关，原本静止的轻质硬直导线AB水平向右运动。要使AB水平向左运动，下列措施中可行的是（）A．将A、B两端对调B．将滑动变阻器的滑片向右移动C．...
