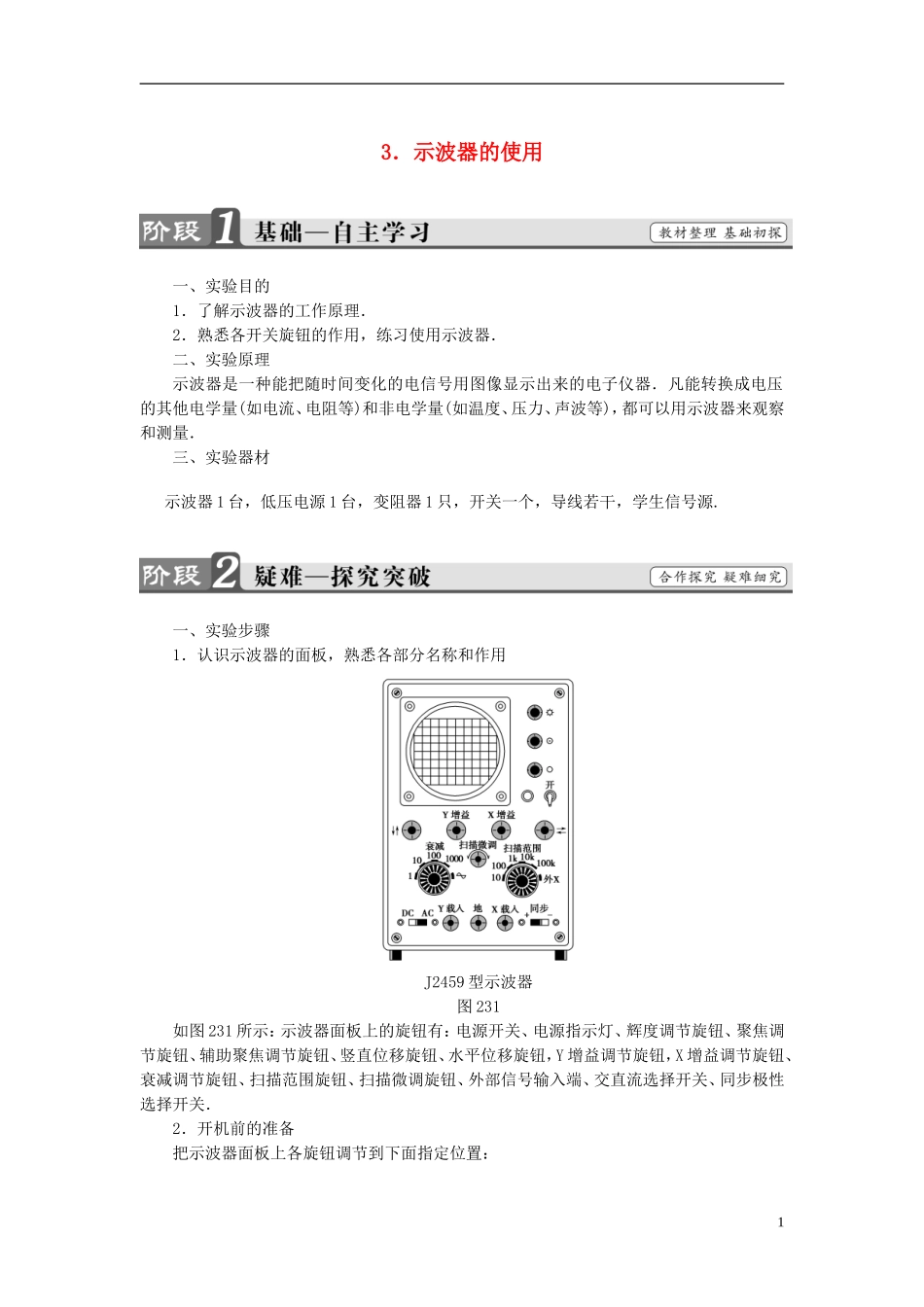

3．示波器的使用一、实验目的1．了解示波器的工作原理．2．熟悉各开关旋钮的作用，练习使用示波器．二、实验原理示波器是一种能把随时间变化的电信号用图像显示出来的电子仪器．凡能转换成电压的其他电学量(如电流、电阻等)和非电学量(如温度、压力、声波等)，都可以用示波器来观察和测量．三、实验器材示波器1台，低压电源1台，变阻器1只，开关一个，导线若干，学生信号源
一、实验步骤1．认识示波器的面板，熟悉各部分名称和作用J2459型示波器图231如图231所示：示波器面板上的旋钮有：电源开关、电源指示灯、辉度调节旋钮、聚焦调节旋钮、辅助聚焦调节旋钮、竖直位移旋钮、水平位移旋钮，Y增益调节旋钮，X增益调节旋钮、衰减调节旋钮、扫描范围旋钮、扫描微调旋钮、外部信号输入端、交直流选择开关、同步极性选择开关．2．开机前的准备把示波器面板上各旋钮调节到下面指定位置：1(1)辉度调节旋钮()反时针方向旋到底；(2)竖直位移旋钮(↑↓)旋至中间位置；(3)水平位移旋钮()旋至中间位置；(4)衰减调节旋钮旋到“1000”的位置；(5)扫描范围旋钮旋到“外X”位置；(6)Y增益调节旋钮反时针方向旋到底；(7)X增益调节旋钮反时针方向旋到底．3．观察荧光屏上的亮斑并进行调节(1)把示波器的电源插头插入适合的电源，把电源开关扳向“开”的位置，可见指示灯亮起，预热1～2分钟．(2)顺时针方向旋转辉度调节旋钮，使屏上亮斑亮度适中．(3)调节竖直位移、水平位移旋钮使亮斑在屏的中间．(4)旋转聚焦调节旋钮“⊙”和辅助聚焦调节旋钮“○”，使亮斑最圆最小．(5)旋转竖直位移旋钮，观察亮斑如何移动．(6)旋转水平位移旋钮，观察亮斑如何移动．4．观察扫描并进行调节(1)把X增益调节旋钮顺时针转到1/3处，扫描微调旋钮逆时针转到底，扫描范围旋钮置于最低挡，观察扫描的情形．(2)顺时针旋转扫描微调旋钮，可看到亮斑移动加快，直至
