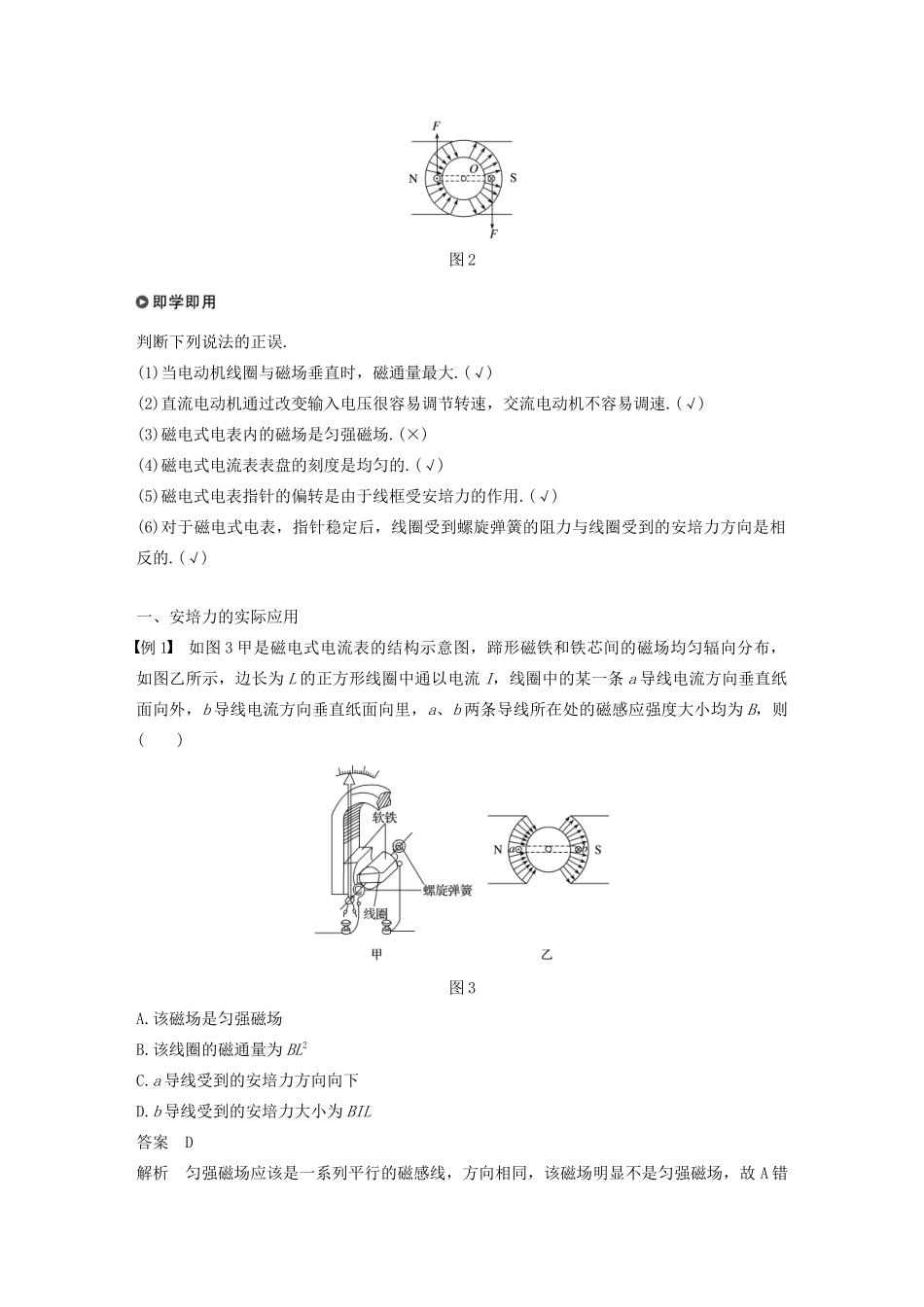

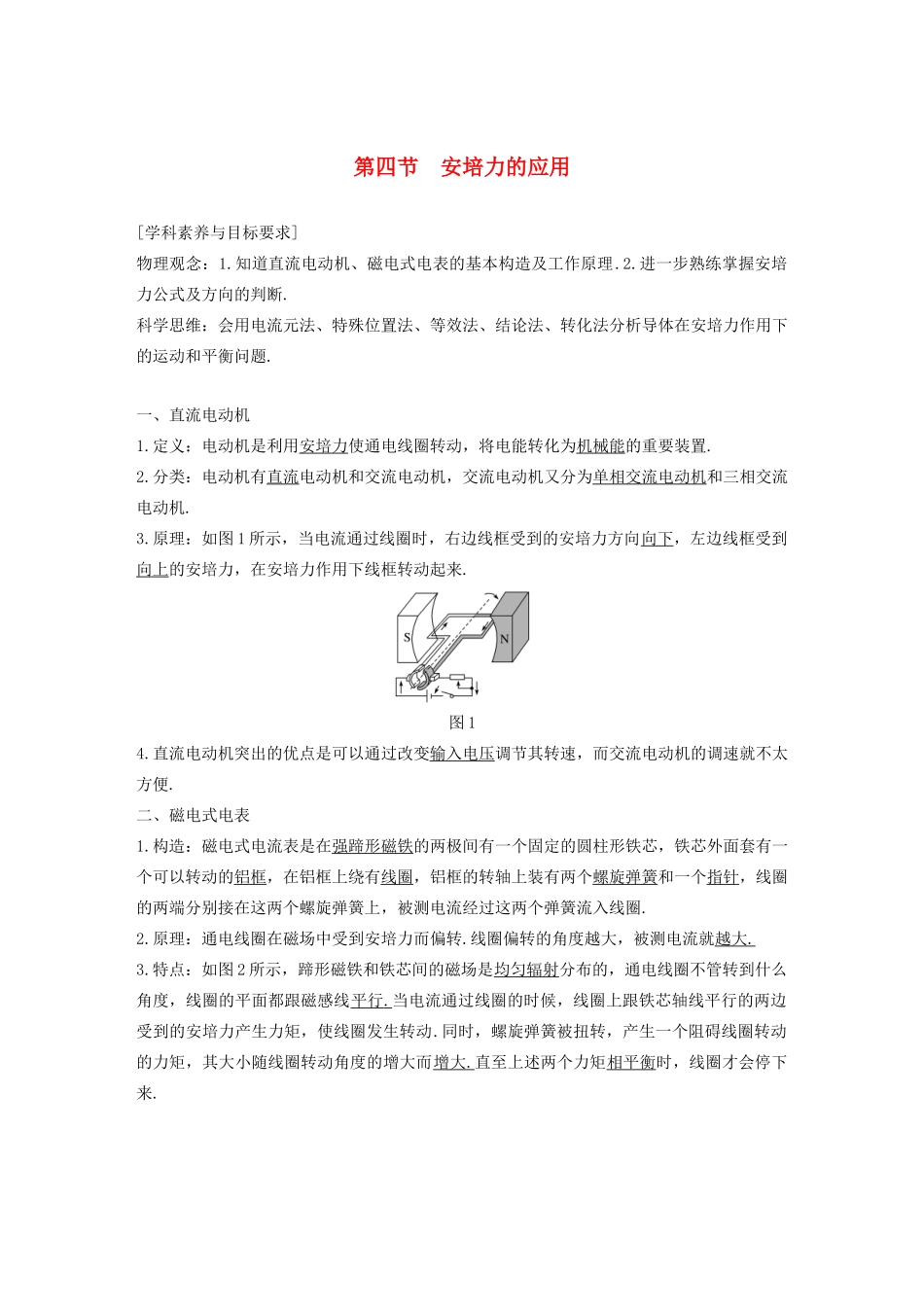

第四节安培力的应用[学科素养与目标要求]物理观念：1.知道直流电动机、磁电式电表的基本构造及工作原理.2.进一步熟练掌握安培力公式及方向的判断.科学思维：会用电流元法、特殊位置法、等效法、结论法、转化法分析导体在安培力作用下的运动和平衡问题.一、直流电动机1.定义：电动机是利用安培力使通电线圈转动，将电能转化为机械能的重要装置.2.分类：电动机有直流电动机和交流电动机，交流电动机又分为单相交流电动机和三相交流电动机.3.原理：如图1所示，当电流通过线圈时，右边线框受到的安培力方向向下，左边线框受到向上的安培力，在安培力作用下线框转动起来.图14.直流电动机突出的优点是可以通过改变输入电压调节其转速，而交流电动机的调速就不太方便.二、磁电式电表1.构造：磁电式电流表是在强蹄形磁铁的两极间有一个固定的圆柱形铁芯，铁芯外面套有一个可以转动的铝框，在铝框上绕有线圈，铝框的转轴上装有两个螺旋弹簧和一个指针，线圈的两端分别接在这两个螺旋弹簧上，被测电流经过这两个弹簧流入线圈.2.原理：通电线圈在磁场中受到安培力而偏转.线圈偏转的角度越大，被测电流就越大.3.特点：如图2所示，蹄形磁铁和铁芯间的磁场是均匀辐射分布的，通电线圈不管转到什么角度，线圈的平面都跟磁感线平行.当电流通过线圈的时候，线圈上跟铁芯轴线平行的两边受到的安培力产生力矩，使线圈发生转动.同时，螺旋弹簧被扭转，产生一个阻碍线圈转动的力矩，其大小随线圈转动角度的增大而增大.直至上述两个力矩相平衡时，线圈才会停下来.图2判断下列说法的正误.(1)当电动机线圈与磁场垂直时，磁通量最大.(√)(2)直流电动机通过改变输入电压很容易调节转速，交流电动机不容易调速.(√)(3)磁电式电表内的磁场是匀强磁场.(×)(4)磁电式电流表表盘的刻度是均匀的.(√)(5)磁电式电表指针的偏转是由于线框受安培力的作用.(√)(6)对于磁电式电表，指针稳定后，线圈受到螺旋弹簧的阻力与线圈受到的安培力方向是相反的.(√)一、安培力的实际应用例1如图3甲是磁电式电流表的结构示意图，蹄形磁铁和铁芯间的磁场均匀辐向分布，如图乙所示，边长为L的正方形线圈中通以电流I，线圈中的某一条a导线电流方向垂直纸面向外，b导线电流方向垂直纸面向里，a、b两条导线所在处的磁感应强度大小均为B，则()图3A.该磁场是匀强磁场B.该线圈的磁通量为BL2C.a导线受到的安培力方向向下D.b导线受到的安培力大小为BIL答案D解析匀强磁场应该是一系列平行的磁感线，方向相同，该磁场明显不是匀强磁场，故A错误；线圈与磁感线平行，故磁通量为零，故B错误；a导线电流方向垂直纸面向外，磁场方向向右，根据左手定则，安培力方向向上，故C错误；导线b始终与磁感线垂直，故受到的安培力大小一直为ILB，故D正确.磁电式电表内的磁场均匀辐向分布，通电线圈不管转动什么角度，线圈的平面都跟磁感线平行，线圈受到的安培力都垂直于线圈平面.例2如图4所示，在一直流电动机的气隙中(磁极和电枢之间的区域)，磁感应强度为0.8T.假设在匀强磁场中垂直放有400匝电枢导线，电流为10A，导线的有效长度为0.15m，图4求：(1)电枢导线ab边所受的安培力的大小；(2)线圈转动的方向.答案(1)480N(2)从外向里看为顺时针方向解析(1)根据安培力公式，电枢导线ab边所受的安培力的大小为F安＝NBLI＝400×0.8×0.15×10N＝480N.(2)在题图位置，由左手定则知ab边受安培力方向向上，dc边受安培力方向向下.则从外向里看，线圈顺时针方向转动.二、安培力作用下导体运动方向的判断判断安培力作用下导体的运动方向或运动趋势方向，常有以下几种方法：(1)电流元法即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流元受安培力的方向，从而判断出整段电流所受合力的方向.(2)特殊位置法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定其运动方向.(3)等效法环形电流和通电螺线管都可以等效成条形磁铁.条形磁铁也可以等效成环形电流或通电螺线管.通电螺线管也可以等效成很多匝的环形电流来分析.(4)利用结论法①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互...
