高中物理 第2章 电势能与电势差 第3节 电势差学案 鲁科版选修3-1-鲁科版高二选修3-1物理学案VIP免费

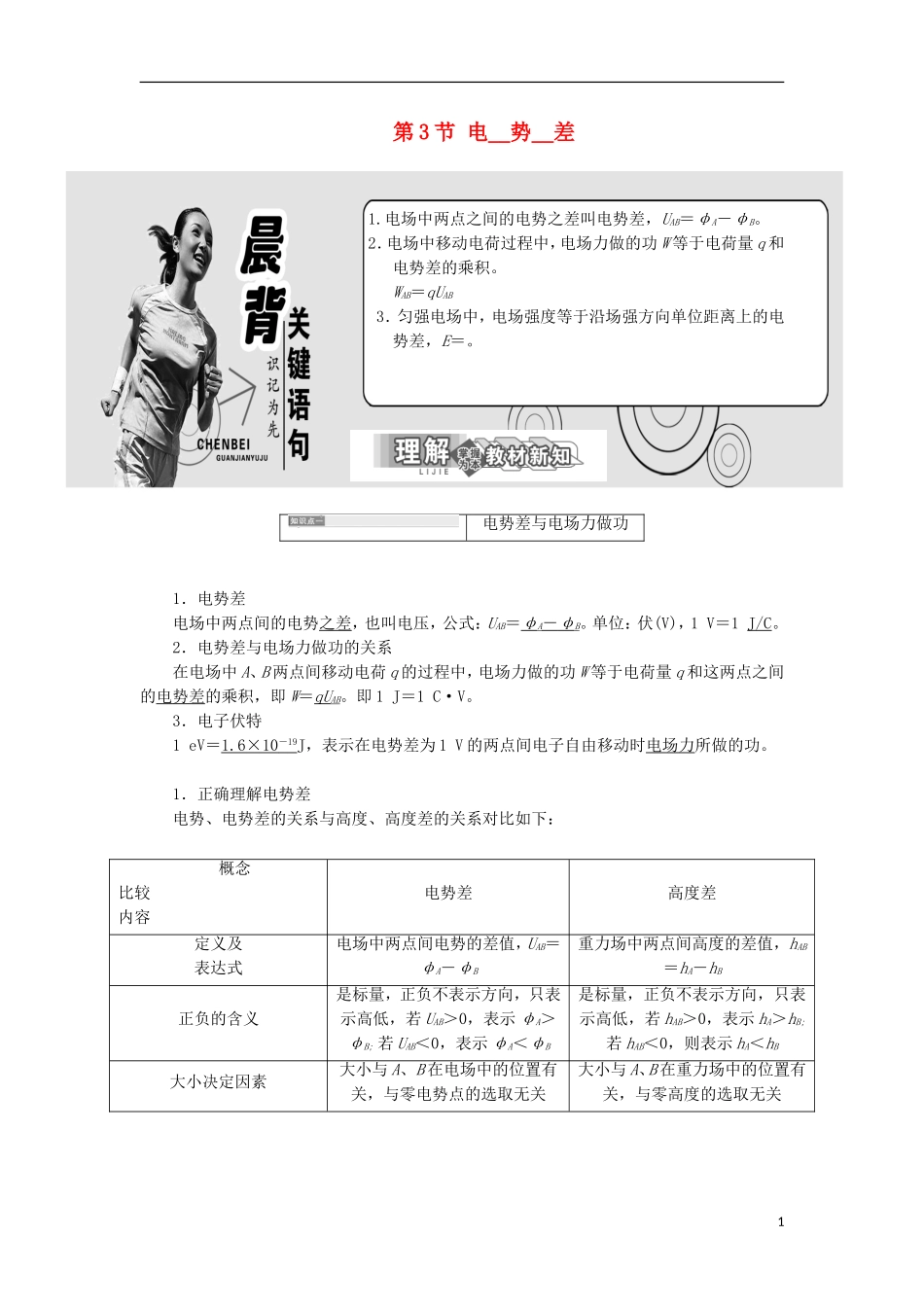

第3节电__势__差1.电场中两点之间的电势之差叫电势差，UAB＝φA－φB。2．电场中移动电荷过程中，电场力做的功W等于电荷量q和电势差的乘积。WAB＝qUAB3．匀强电场中，电场强度等于沿场强方向单位距离上的电势差，E＝。电势差与电场力做功1．电势差电场中两点间的电势之差，也叫电压，公式：UAB＝φA－φB。单位：伏(V)，1V＝1J/C。2．电势差与电场力做功的关系在电场中A、B两点间移动电荷q的过程中，电场力做的功W等于电荷量q和这两点之间的电势差的乘积，即W＝qUAB。即1J＝1C·V。3．电子伏特1eV＝1.6×10－19J，表示在电势差为1V的两点间电子自由移动时电场力所做的功。1．正确理解电势差电势、电势差的关系与高度、高度差的关系对比如下：概念比较内容电势差高度差定义及表达式电场中两点间电势的差值，UAB＝φA－φB重力场中两点间高度的差值，hAB＝hA－hB正负的含义是标量，正负不表示方向，只表示高低，若UAB＞0，表示φA＞φB;若UAB＜0，表示φA＜φB是标量，正负不表示方向，只表示高低，若hAB＞0，表示hA＞hB;若hAB＜0，则表示hA＜hB大小决定因素大小与A、B在电场中的位置有关，与零电势点的选取无关大小与A、B在重力场中的位置有关，与零高度的选取无关1与电势(或高度)的关系A相对于零电势点的电势差为A点的电势，与零电势点的选取有关A相对于零高度点的高度差为A点的高度，与零高度点的选取有关与对应力做功的关系UAB＝，WAB表示电场力的功hAB＝，WAB表示重力做的功2.对电场力做功公式WAB＝qUAB的理解(1)公式WAB＝qUAB适用于任何电场，UAB为电场中A、B两点间的电势差。(2)公式中各量均有正负，计算中W和U的角标要相互对应，即WAB＝qUAB，WBA＝qUBA。3．电势能、电势、电势差、电场力做功的关系1．关于电势差与电场力做功的说法中，正确的是()A．电势差的大小由电场力在两点间移动电荷做的功和电荷的电荷量决定B．电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电荷量决定C.电势差是矢量，电场力做的功是标量D．电场中两点间的电势差等于电场力做功，电荷的电势能减小解析：本题主要考查电势差的概念及电场力做功与电势差的关系。电势差的大小由电场本身的因素决定，与移动电荷的电荷量及移动电荷所做的功无关，A项错。由WAB＝qUAB知，B项对。电势差、电场力做的功都是标量，C项错。电场中两点间的电势差等于单位电荷从一点移到另一点电场力所做的功，D项错。因此正确答案为B项。答案：B电场强度与电势差的关系匀强电场中电势差与电场强度的关系(1)大小关系：U＝Ed或E＝。(2)方向关系：场强的方向就是电势降低最快的方向。(3)单位关系：1V/m＝1N/C。1．电场强度和电势差的比较物理量电势差UAB电场强度E定义式UAB＝E＝大小数值上等于单位正电荷从一点移到另一点时，电场力所做的功数值上等于单位电荷受到的力方向标量、无方向规定为正电荷在该点所受电场力的方向联系①场强的方向是电势降落最快的方向，但电势降落的方向不一定是场强的方向②场强的大小等于沿场强方向每单位长度上的电势降落，即E＝或UAB＝Ed(匀强电场)22.应用U＝Ed解决问题注意以下几点：(1)此式只适用于匀强电场，对非匀强电场可定性讨论；(2)d是电场中两点在电场方向的距离；(3)由公式E＝U/d知，在匀强电场中，场强等于沿场强方向每单位长度上的电势差；(4)单位“V/m”与“N/C”是相等的；(5)公式给出了匀强电场中的电势分布是均匀的。2．如图2－3－1所示，匀强电场的场强E＝100V/m，A、B两点相距0.1m，AB连线与电场线的夹角θ＝60°，则A、B两点间的电势差为多少？图2－3－1解析：AB沿场强方向上的投影AC的长度为d＝ABcosθ＝0.1×cos60°m＝0.05m，UAB＝Ed＝100×0.05V＝5V。答案：5V示波器的工作原理1．用途示波器是一种常用的观测电信号波形的仪器，它还可以用来测量电信号的周期、频率、电压等参数。2．构成阴极射线管示波器主要由电子枪、偏转电极和荧光屏组成，示波管内抽成真空。1．示波器的构造示波器的面板上有很多用于调节的旋钮，示波器的中心部件是示波管。2．示波管的结构及工作原理(1)构造：如图2－3－2所示，主要由电子枪、偏转电极和荧光屏组成，示波管内抽成真空。图2...
