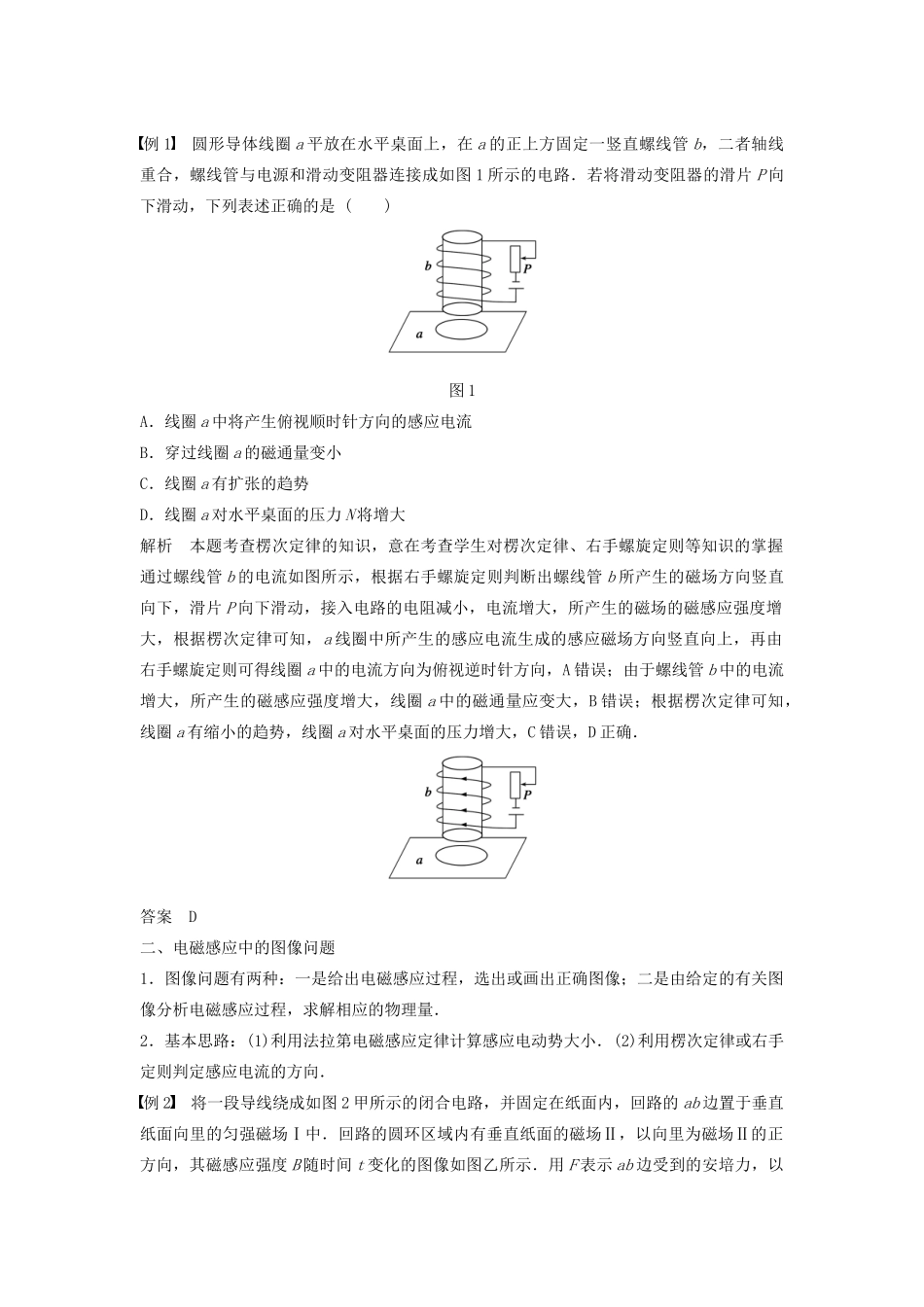

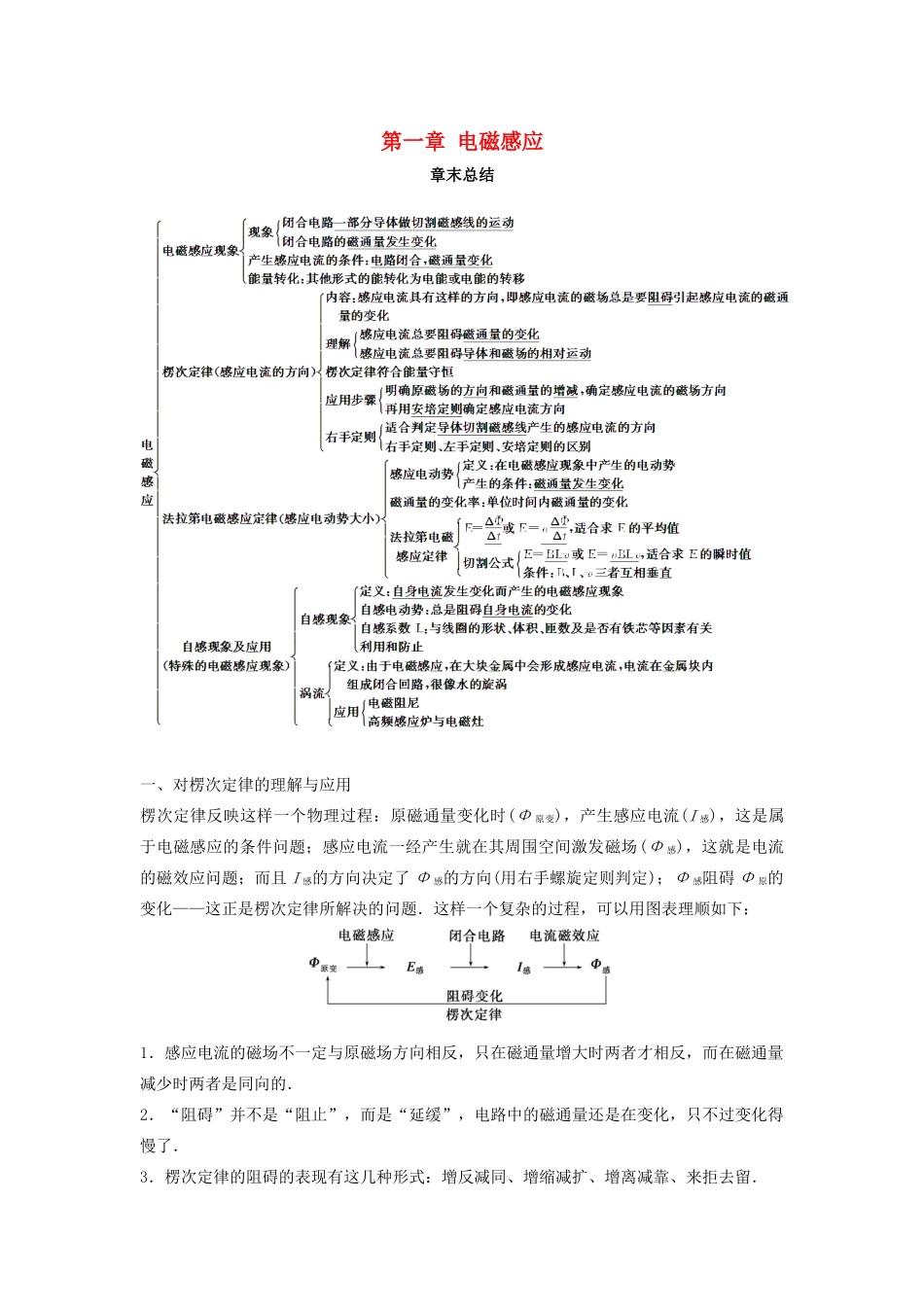

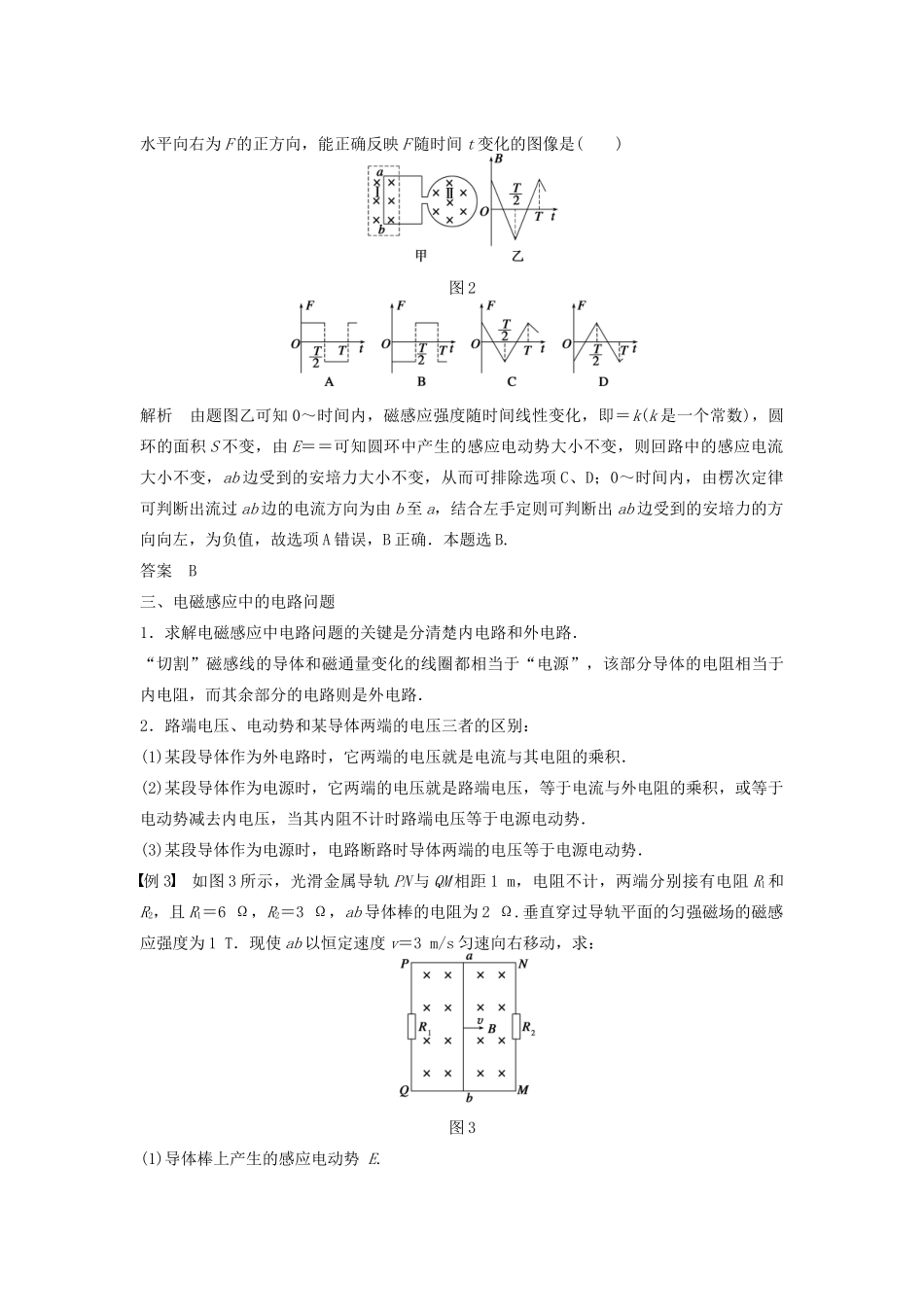

第一章电磁感应章末总结一、对楞次定律的理解与应用楞次定律反映这样一个物理过程：原磁通量变化时(Φ原变)，产生感应电流(I感)，这是属于电磁感应的条件问题；感应电流一经产生就在其周围空间激发磁场(Φ感)，这就是电流的磁效应问题；而且I感的方向决定了Φ感的方向(用右手螺旋定则判定)；Φ感阻碍Φ原的变化——这正是楞次定律所解决的问题．这样一个复杂的过程，可以用图表理顺如下：1．感应电流的磁场不一定与原磁场方向相反，只在磁通量增大时两者才相反，而在磁通量减少时两者是同向的．2．“阻碍”并不是“阻止”，而是“延缓”，电路中的磁通量还是在变化，只不过变化得慢了．3．楞次定律的阻碍的表现有这几种形式：增反减同、增缩减扩、增离减靠、来拒去留．例1圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图1所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()图1A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力N将增大解析本题考查楞次定律的知识，意在考查学生对楞次定律、右手螺旋定则等知识的掌握通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a线圈中所产生的感应电流生成的感应磁场方向竖直向上，再由右手螺旋定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增大，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a有缩小的趋势，线圈a对水平桌面的压力增大，C错误，D正确．答案D二、电磁感应中的图像问题1．图像问题有两种：一是给出电磁感应过程，选出或画出正确图像；二是由给定的有关图像分析电磁感应过程，求解相应的物理量．2．基本思路：(1)利用法拉第电磁感应定律计算感应电动势大小．(2)利用楞次定律或右手定则判定感应电流的方向．例2将一段导线绕成如图2甲所示的闭合电路，并固定在纸面内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是()图2解析由题图乙可知0～时间内，磁感应强度随时间线性变化，即＝k(k是一个常数)，圆环的面积S不变，由E＝＝可知圆环中产生的感应电动势大小不变，则回路中的感应电流大小不变，ab边受到的安培力大小不变，从而可排除选项C、D；0～时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，故选项A错误，B正确．本题选B.答案B三、电磁感应中的电路问题1．求解电磁感应中电路问题的关键是分清楚内电路和外电路．“切割”磁感线的导体和磁通量变化的线圈都相当于“电源”，该部分导体的电阻相当于内电阻，而其余部分的电路则是外电路．2．路端电压、电动势和某导体两端的电压三者的区别：(1)某段导体作为外电路时，它两端的电压就是电流与其电阻的乘积．(2)某段导体作为电源时，它两端的电压就是路端电压，等于电流与外电阻的乘积，或等于电动势减去内电压，当其内阻不计时路端电压等于电源电动势．(3)某段导体作为电源时，电路断路时导体两端的电压等于电源电动势．例3如图3所示，光滑金属导轨PN与QM相距1m，电阻不计，两端分别接有电阻R1和R2，且R1＝6Ω，R2＝3Ω，ab导体棒的电阻为2Ω.垂直穿过导轨平面的匀强磁场的磁感应强度为1T．现使ab以恒定速度v＝3m/s匀速向右移动，求：图3(1)导体棒上产生的感应电动势E.(2)R1与R2消耗的电功率分别为多少？(3)拉ab棒的水平向右的外力F为多大？解析(1)ab棒匀速切割磁感线，产生的电动势为：E＝Blv＝3V(2)电路的总电阻为：R＝r＋＝4Ω由欧姆定律：I＝＝AU＝E－Ir＝1.5V电阻R1的功率：P1＝＝W电阻R2的功率：P2＝＝W(3)由平衡知识得：F＝BIl＝N.答案(1)3V(2)WW(3)N四、电磁感...
