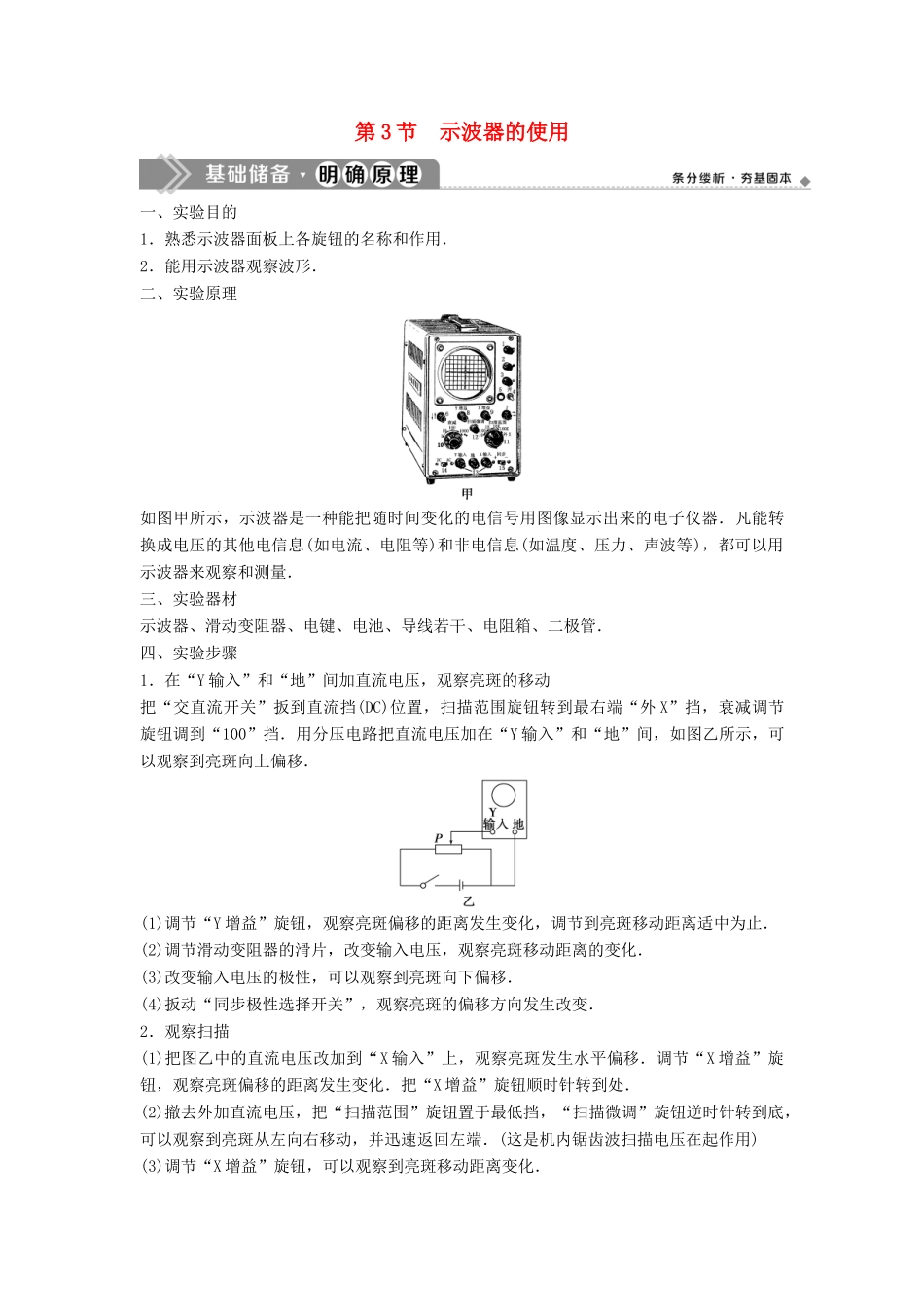

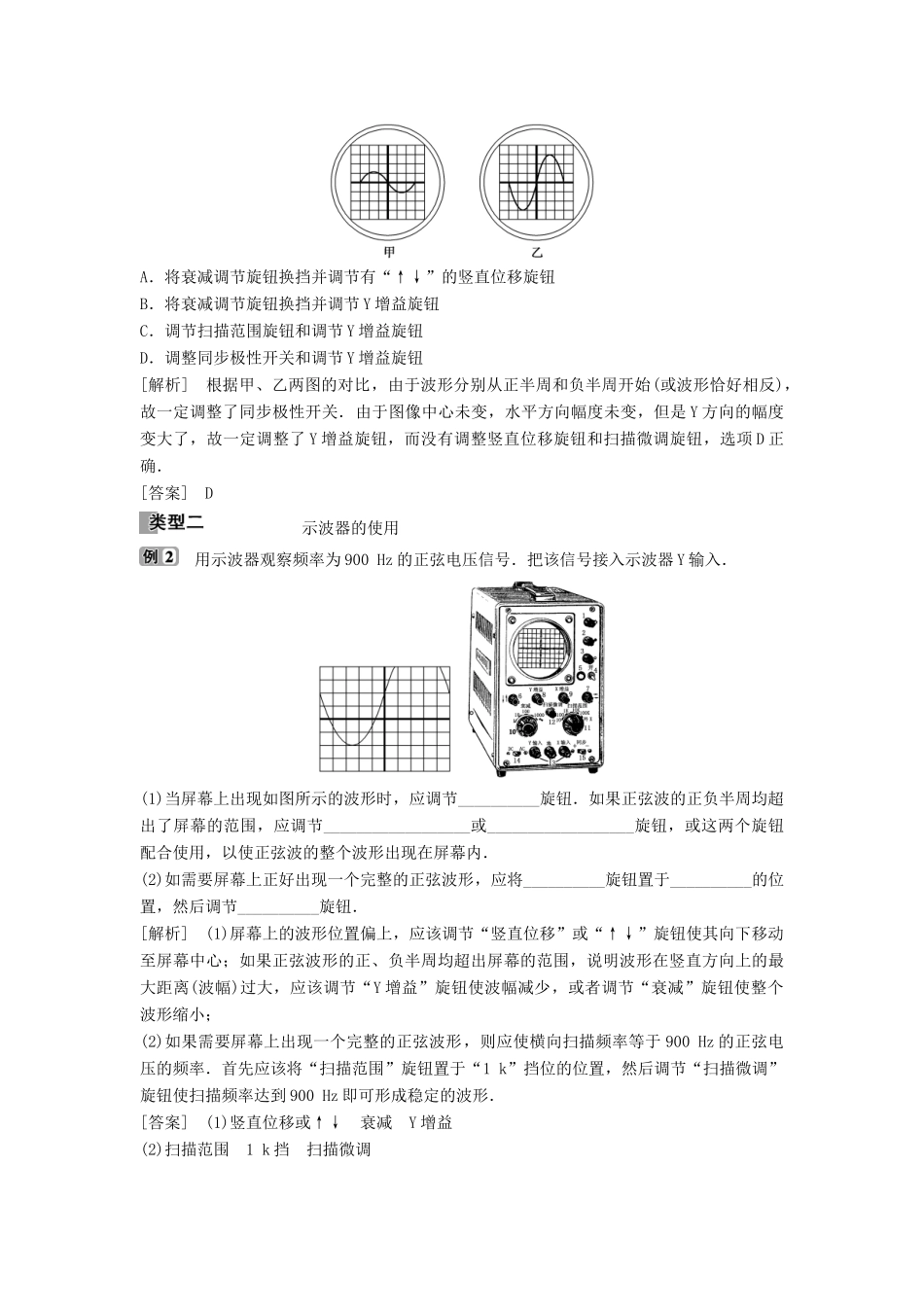

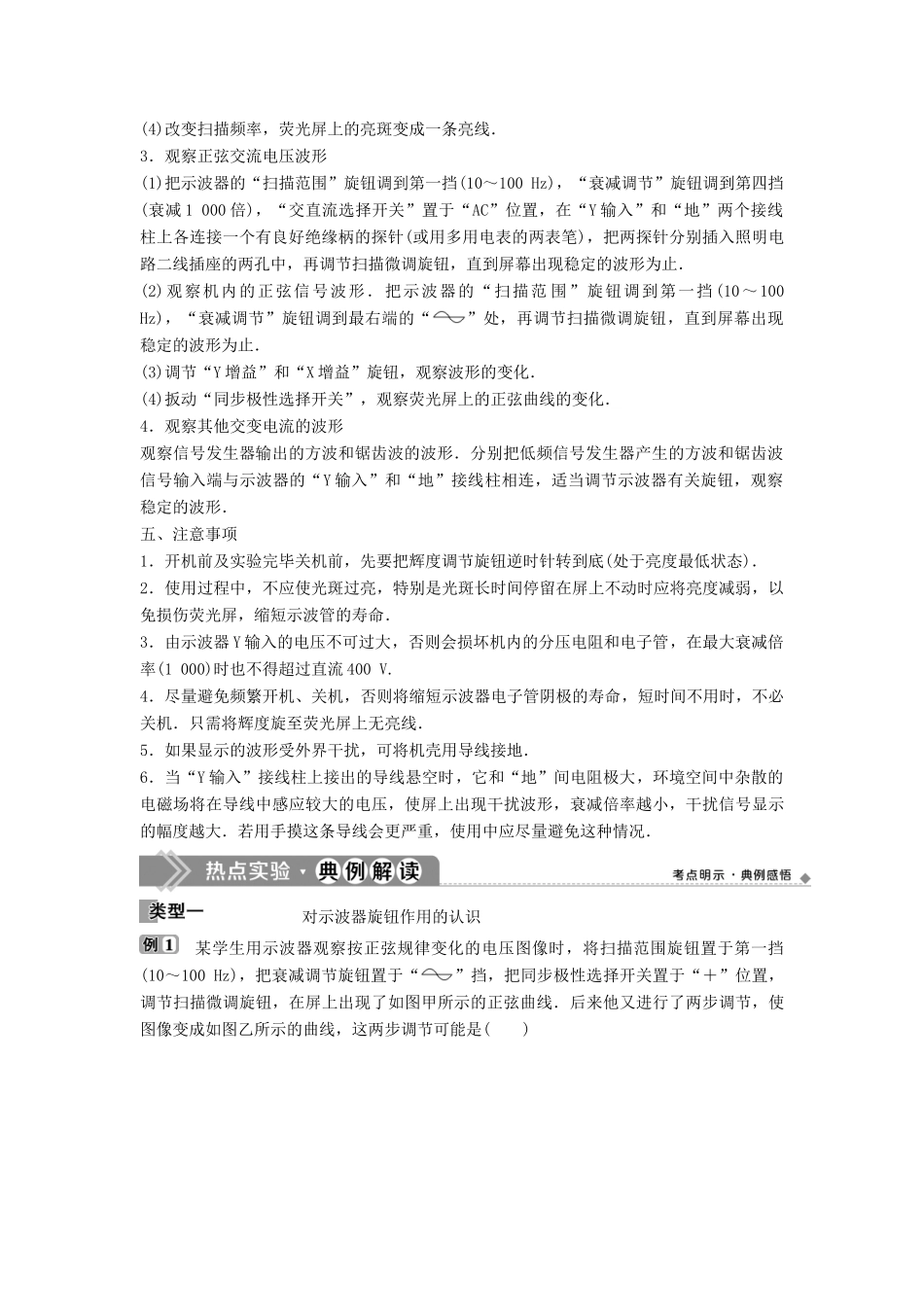

第3节示波器的使用一、实验目的1．熟悉示波器面板上各旋钮的名称和作用．2．能用示波器观察波形．二、实验原理如图甲所示，示波器是一种能把随时间变化的电信号用图像显示出来的电子仪器．凡能转换成电压的其他电信息(如电流、电阻等)和非电信息(如温度、压力、声波等)，都可以用示波器来观察和测量．三、实验器材示波器、滑动变阻器、电键、电池、导线若干、电阻箱、二极管．四、实验步骤1．在“Y输入”和“地”间加直流电压，观察亮斑的移动把“交直流开关”扳到直流挡(DC)位置，扫描范围旋钮转到最右端“外X”挡，衰减调节旋钮调到“100”挡．用分压电路把直流电压加在“Y输入”和“地”间，如图乙所示，可以观察到亮斑向上偏移．(1)调节“Y增益”旋钮，观察亮斑偏移的距离发生变化，调节到亮斑移动距离适中为止．(2)调节滑动变阻器的滑片，改变输入电压，观察亮斑移动距离的变化．(3)改变输入电压的极性，可以观察到亮斑向下偏移．(4)扳动“同步极性选择开关”，观察亮斑的偏移方向发生改变．2．观察扫描(1)把图乙中的直流电压改加到“X输入”上，观察亮斑发生水平偏移．调节“X增益”旋钮，观察亮斑偏移的距离发生变化．把“X增益”旋钮顺时针转到处．(2)撤去外加直流电压，把“扫描范围”旋钮置于最低挡，“扫描微调”旋钮逆时针转到底，可以观察到亮斑从左向右移动，并迅速返回左端．(这是机内锯齿波扫描电压在起作用)(3)调节“X增益”旋钮，可以观察到亮斑移动距离变化．(4)改变扫描频率，荧光屏上的亮斑变成一条亮线．3．观察正弦交流电压波形(1)把示波器的“扫描范围”旋钮调到第一挡(10～100Hz)，“衰减调节”旋钮调到第四挡(衰减1000倍)，“交直流选择开关”置于“AC”位置，在“Y输入”和“地”两个接线柱上各连接一个有良好绝缘柄的探针(或用多用电表的两表笔)，把两探针分别插入照明电路二线插座的两孔中，再调节扫描微调旋钮，直到屏幕出现稳定的波形为止．(2)观察机内的正弦信号波形．把示波器的“扫描范围”旋钮调到第一挡(10～100Hz)，“衰减调节”旋钮调到最右端的“”处，再调节扫描微调旋钮，直到屏幕出现稳定的波形为止．(3)调节“Y增益”和“X增益”旋钮，观察波形的变化．(4)扳动“同步极性选择开关”，观察荧光屏上的正弦曲线的变化．4．观察其他交变电流的波形观察信号发生器输出的方波和锯齿波的波形．分别把低频信号发生器产生的方波和锯齿波信号输入端与示波器的“Y输入”和“地”接线柱相连，适当调节示波器有关旋钮，观察稳定的波形．五、注意事项1．开机前及实验完毕关机前，先要把辉度调节旋钮逆时针转到底(处于亮度最低状态)．2．使用过程中，不应使光斑过亮，特别是光斑长时间停留在屏上不动时应将亮度减弱，以免损伤荧光屏，缩短示波管的寿命．3．由示波器Y输入的电压不可过大，否则会损坏机内的分压电阻和电子管，在最大衰减倍率(1000)时也不得超过直流400V.4．尽量避免频繁开机、关机，否则将缩短示波器电子管阴极的寿命，短时间不用时，不必关机．只需将辉度旋至荧光屏上无亮线．5．如果显示的波形受外界干扰，可将机壳用导线接地．6．当“Y输入”接线柱上接出的导线悬空时，它和“地”间电阻极大，环境空间中杂散的电磁场将在导线中感应较大的电压，使屏上出现干扰波形，衰减倍率越小，干扰信号显示的幅度越大．若用手摸这条导线会更严重，使用中应尽量避免这种情况．对示波器旋钮作用的认识某学生用示波器观察按正弦规律变化的电压图像时，将扫描范围旋钮置于第一挡(10～100Hz)，把衰减调节旋钮置于“”挡，把同步极性选择开关置于“＋”位置，调节扫描微调旋钮，在屏上出现了如图甲所示的正弦曲线．后来他又进行了两步调节，使图像变成如图乙所示的曲线，这两步调节可能是()A．将衰减调节旋钮换挡并调节有“↑↓”的竖直位移旋钮B．将衰减调节旋钮换挡并调节Y增益旋钮C．调节扫描范围旋钮和调节Y增益旋钮D．调整同步极性开关和调节Y增益旋钮[解析]根据甲、乙两图的对比，由于波形分别从正半周和负半周开始(或波形恰好相反)，故一定调整了同步极性开关．由于图像中心未变，水平方向幅度未变，但是Y方向的幅度变大了，故一定调整了Y增益...
