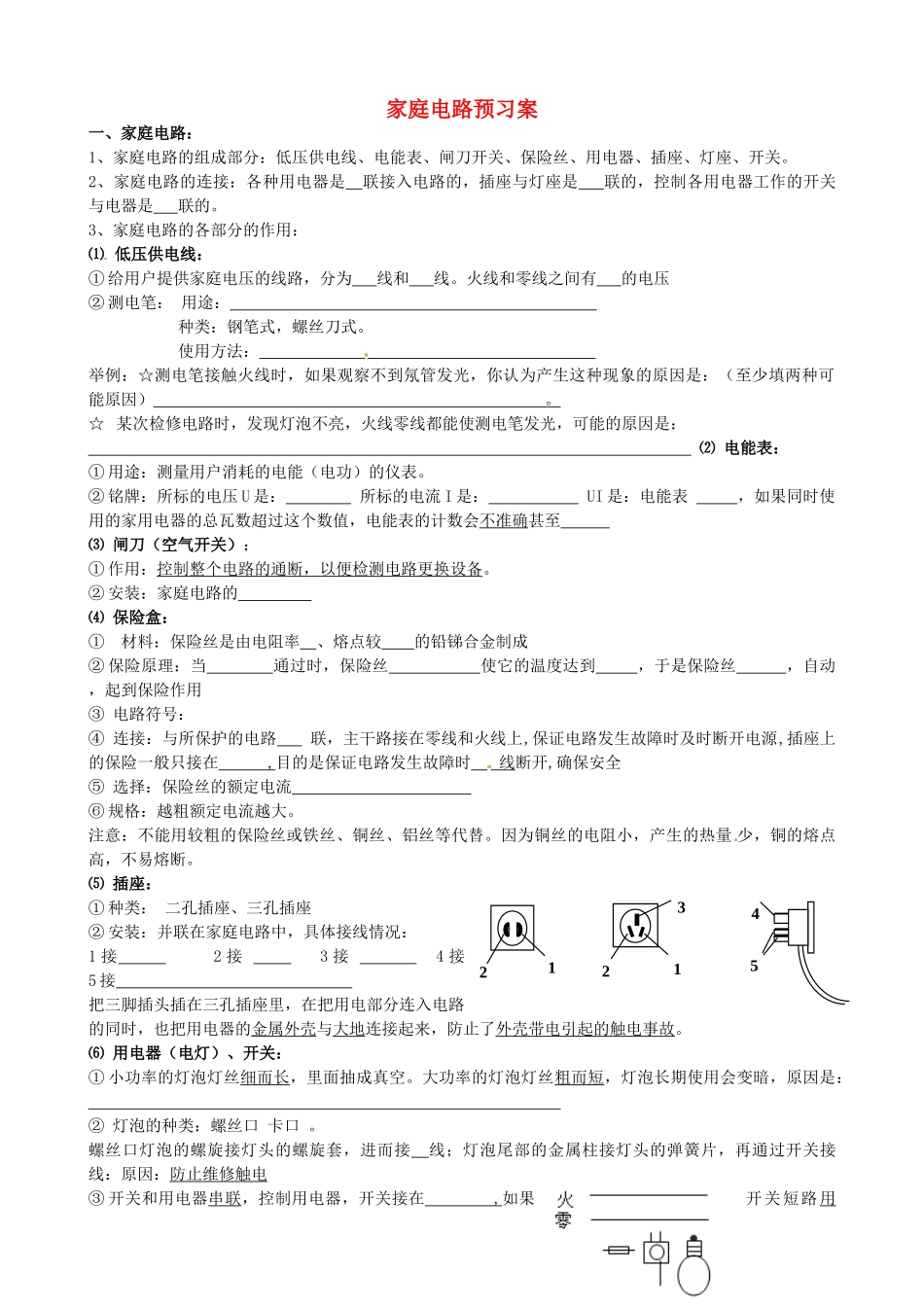

2121345家庭电路预习案一、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。2、家庭电路的连接：各种用电器是联接入电路的，插座与灯座是联的，控制各用电器工作的开关与电器是联的。3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为线和线。火线和零线之间有的电压②测电笔：用途：种类：钢笔式，螺丝刀式。使用方法：举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）。☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。②铭牌：所标的电压U是：所标的电流I是：UI是：电能表，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。②安装：家庭电路的⑷保险盒：①材料：保险丝是由电阻率、熔点较的铅锑合金制成②保险原理：当通过时，保险丝使它的温度达到，于是保险丝，自动，起到保险作用③电路符号：④连接：与所保护的电路联，主干路接在零线和火线上,保证电路发生故障时及时断开电源,插座上的保险一般只接在,目的是保证电路发生故障时线断开,确保安全⑤选择：保险丝的额定电流⑥规格：越粗额定电流越大。注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。⑸插座：①种类：二孔插座、三孔插座②安装：并联在家庭电路中，具体接线情况：1接2接3接4接5接把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。⑹用电器（电灯）、开关：①小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，灯泡长期使用会变暗，原因是：②灯泡的种类：螺丝口卡口。螺丝口灯泡的螺旋接灯头的螺旋套，进而接线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接线：原因：防止维修触电③开关和用电器串联，控制用电器，开关接在,如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。④根据安全用电原则连接电路，每个开关都可以单独控制灯二、家庭电路电流过大的原因：1、原因：2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝三、安全用电：1、触电事故：①定义：一定强度的电流通过人体所引起的伤害②危险性：与电流的大小、通电时间的长短等因素有关。③安全电压：，动力电路电压，家庭电路电压都超出安全电压。2、触电形式：家庭电路（低压触电）单线触电双线触电家庭电路触电事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，高压触电:高压电弧触电跨步电压触电3、安全用电原则：不接触不靠近附件1：律师事务所反盗版维权声明附件2：独家资源交换签约学校名录（放大查看）学校名录参见：http://www.zxxk.com/wxt/list.aspx?ClassID=3060家庭电路测试卷1、在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是()A、总开关、保险盒、电能表、用电器；B、电能表、总开关、保险盒、用电器；C、电能表、总开关、用电器；保险盒；D、用电器、电能表、总开关、保险盒.2、正确使用测电笔，手应接触，一定不能接触。3、在图中的各种情况下，人体不会造成触电的是()4、发现有人触电后，应采取的正确措施是()A、赶快将触电人拉离电源线；B、赶快去喊电工来处理；C、赶快用剪刀剪断电源线；D、赶快用绝缘物挑开电源线.5.张攀家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，张攀的妈妈在用电饭煲做饭和电炒锅炒菜时，张攀突然发现厨房里的导线冒烟了，他应该首先采取的措施是（）A．立即打电话给110报警B．立即给在外地出差的爸爸打电话C．赶紧用水把火浇灭D．马上到门口把自己家的总开关断开6、四幅图中，没有违反安全用电原则的是()7、原来室内...
