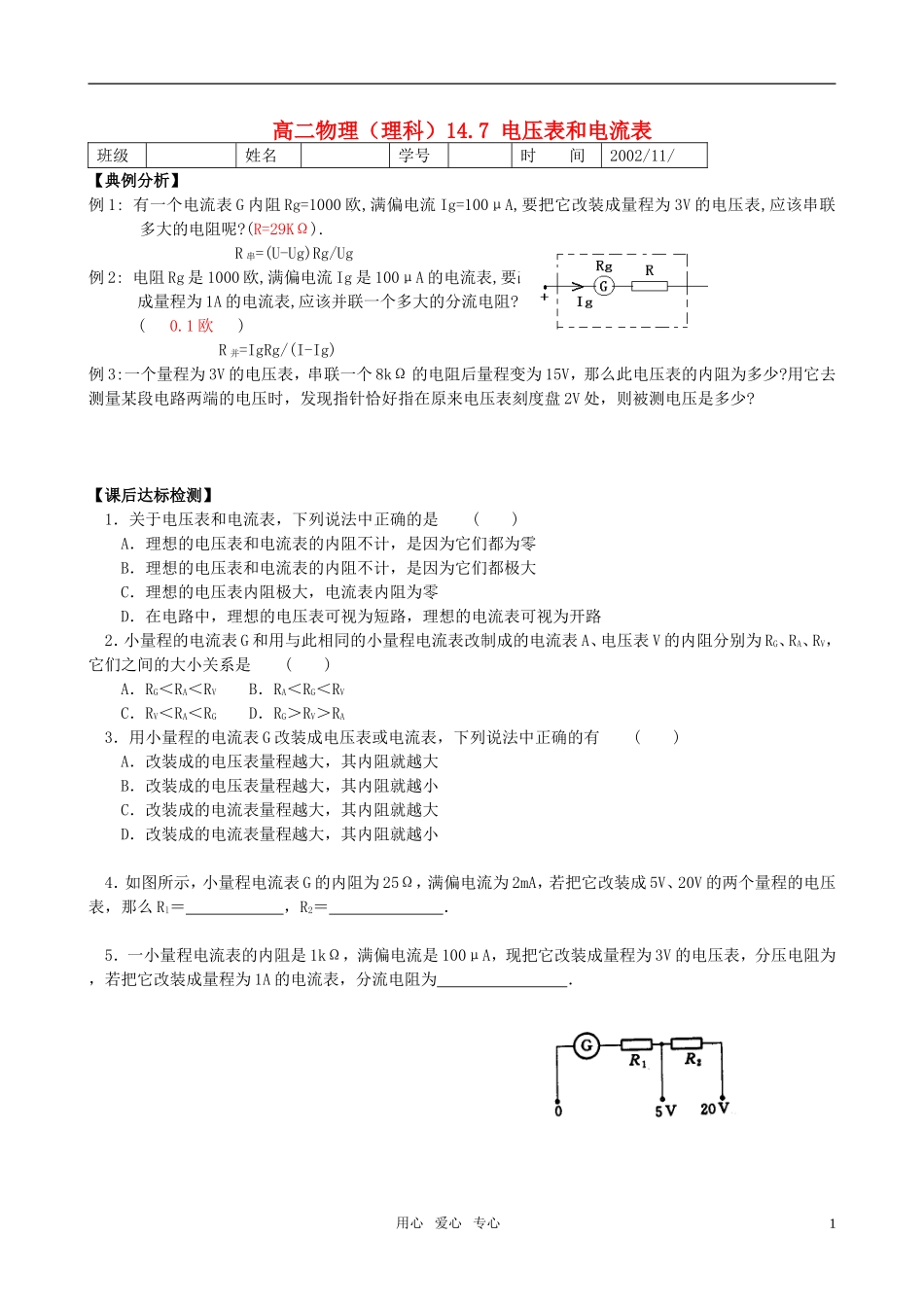

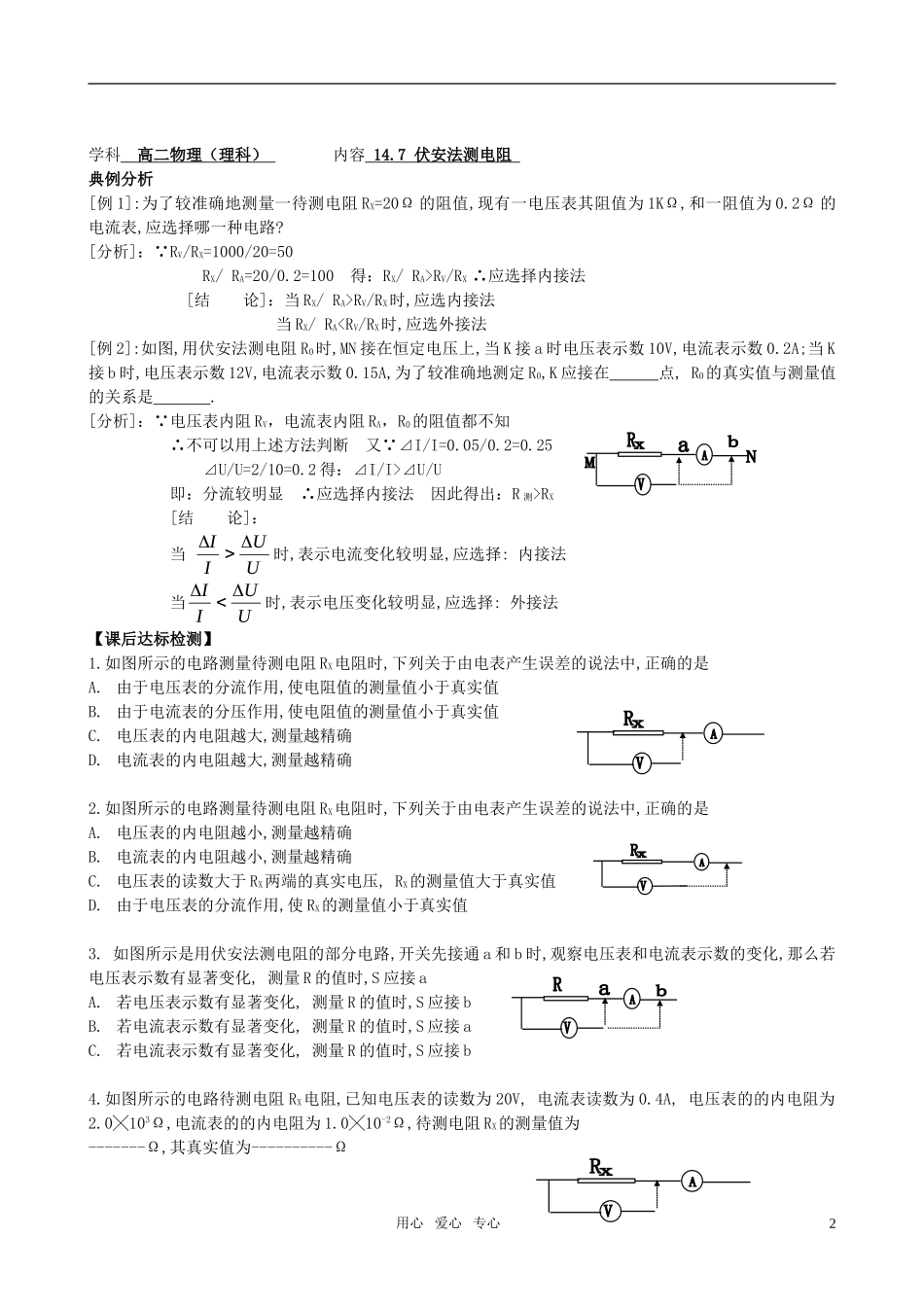

高二物理（理科）14.7电压表和电流表班级姓名学号时间2002/11/【典例分析】例1:有一个电流表G内阻Rg=1000欧,满偏电流Ig=100μA,要把它改装成量程为3V的电压表,应该串联多大的电阻呢?(R=29KΩ).R串=(U-Ug)Rg/Ug例2:电阻Rg是1000欧,满偏电流Ig是100μA的电流表,要改装成量程为1A的电流表,应该并联一个多大的分流电阻?(0.1欧)R并=IgRg/(I-Ig)例3:一个量程为3V的电压表，串联一个8kΩ的电阻后量程变为15V，那么此电压表的内阻为多少?用它去测量某段电路两端的电压时，发现指针恰好指在原来电压表刻度盘2V处，则被测电压是多少?【课后达标检测】1．关于电压表和电流表，下列说法中正确的是()A．理想的电压表和电流表的内阻不计，是因为它们都为零B．理想的电压表和电流表的内阻不计，是因为它们都极大C．理想的电压表内阻极大，电流表内阻为零D．在电路中，理想的电压表可视为短路，理想的电流表可视为开路2．小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为RG、RA、RV，它们之间的大小关系是()A．RG＜RA＜RVB．RA＜RG＜RVC．RV＜RA＜RGD．RG＞RV＞RA3．用小量程的电流表G改装成电压表或电流表，下列说法中正确的有()A．改装成的电压表量程越大，其内阻就越大B．改装成的电压表量程越大，其内阻就越小C．改装成的电流表量程越大，其内阻就越大D．改装成的电流表量程越大，其内阻就越小4．如图所示，小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V、20V的两个量程的电压表，那么Rl＝，R2＝．5．一小量程电流表的内阻是1kΩ，满偏电流是100μA，现把它改装成量程为3V的电压表，分压电阻为，若把它改装成量程为1A的电流表，分流电阻为．用心爱心专心1学科高二物理（理科）内容14.7伏安法测电阻典例分析[例1]:为了较准确地测量一待测电阻RX=20Ω的阻值,现有一电压表其阻值为1KΩ,和一阻值为0.2Ω的电流表,应选择哪一种电路?[分析]：∵RV/RX=1000/20=50RX/RA=20/0.2=100得：RX/RA>RV/RX∴应选择内接法[结论]：当RX/RA>RV/RX时,应选内接法当RX/RA⊿U/U即：分流较明显∴应选择内接法因此得出：R测>RX[结论]：当UUII时,表示电流变化较明显,应选择:内接法当UUII时,表示电压变化较明显,应选择:外接法【课后达标检测】1.如图所示的电路测量待测电阻RX电阻时,下列关于由电表产生误差的说法中,正确的是A.由于电压表的分流作用,使电阻值的测量值小于真实值B.由于电流表的分压作用,使电阻值的测量值小于真实值C.电压表的内电阻越大,测量越精确D.电流表的内电阻越大,测量越精确2.如图所示的电路测量待测电阻RX电阻时,下列关于由电表产生误差的说法中,正确的是A.电压表的内电阻越小,测量越精确B.电流表的内电阻越小,测量越精确C.电压表的读数大于RX两端的真实电压,RX的测量值大于真实值D.由于电压表的分流作用,使RX的测量值小于真实值3.如图所示是用伏安法测电阻的部分电路,开关先接通a和b时,观察电压表和电流表示数的变化,那么若电压表示数有显著变化,测量R的值时,S应接aA.若电压表示数有显著变化,测量R的值时,S应接bB.若电流表示数有显著变化,测量R的值时,S应接aC.若电流表示数有显著变化,测量R的值时,S应接b4.如图所示的电路待测电阻RX电阻,已知电压表的读数为20V,电流表读数为0.4A,电压表的的内电阻为2.0╳103Ω,电流表的的内电阻为1.0╳10-2Ω,待测电阻RX的测量值为-------Ω,其真实值为----------Ω用心爱心专心2
