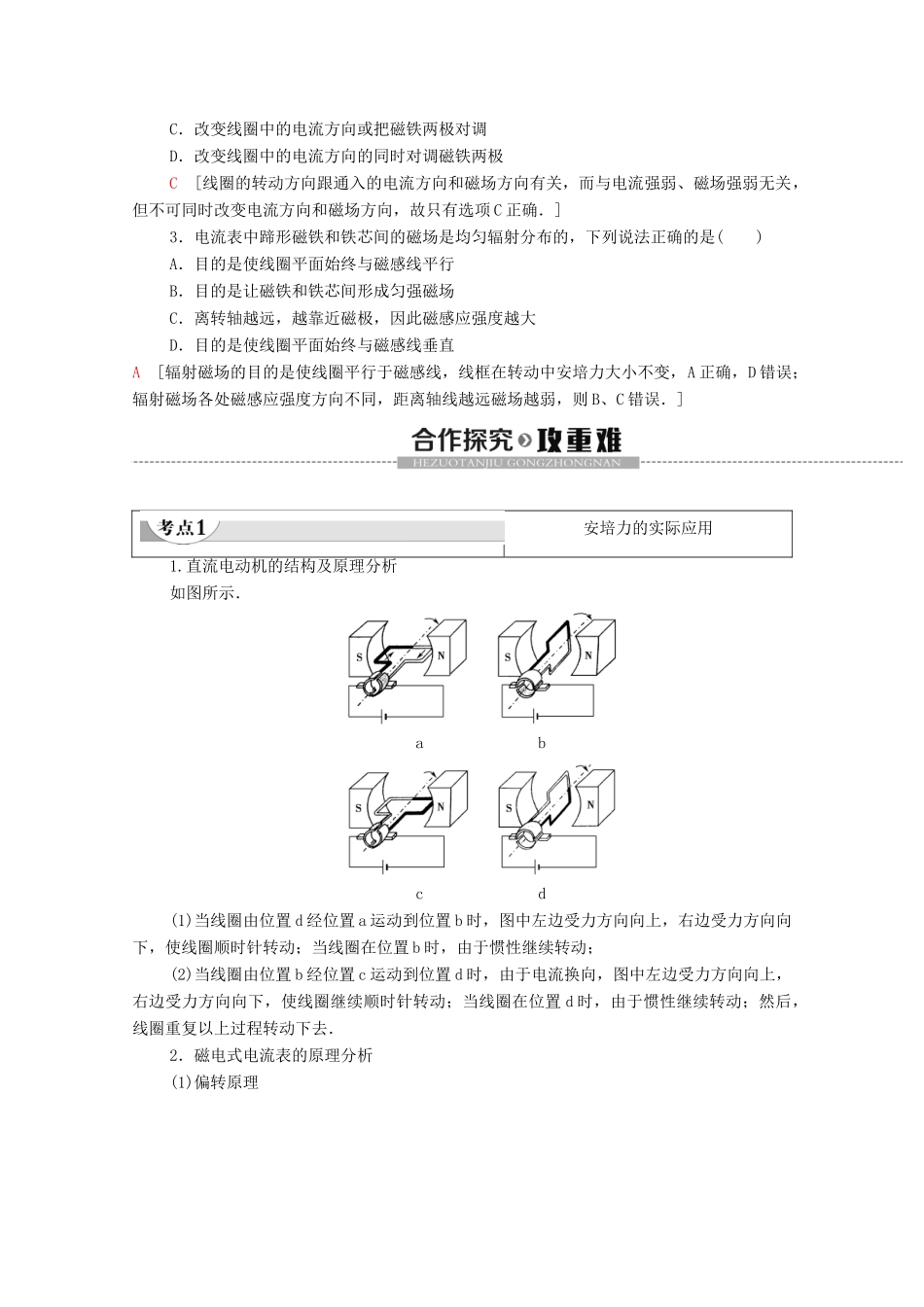

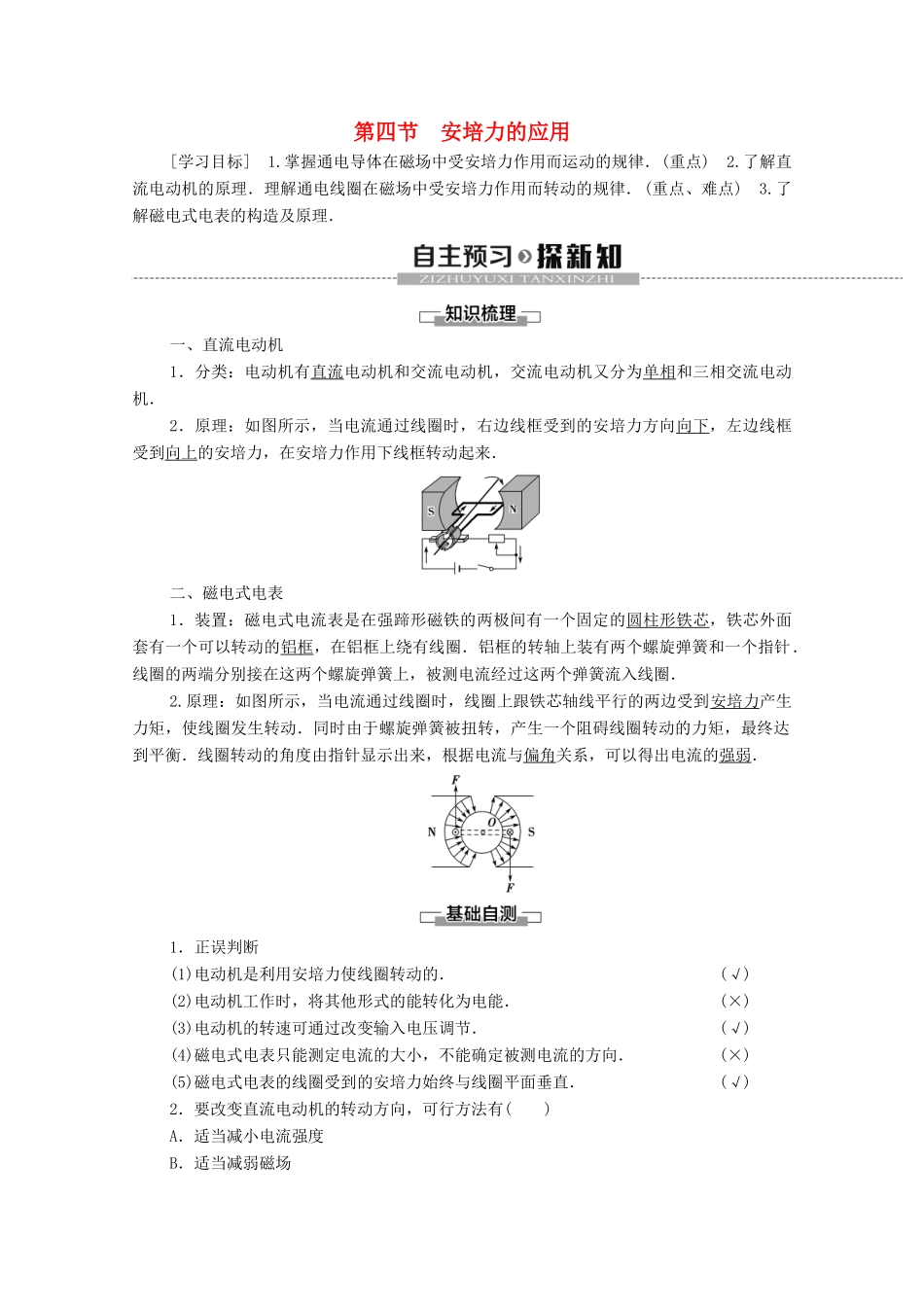

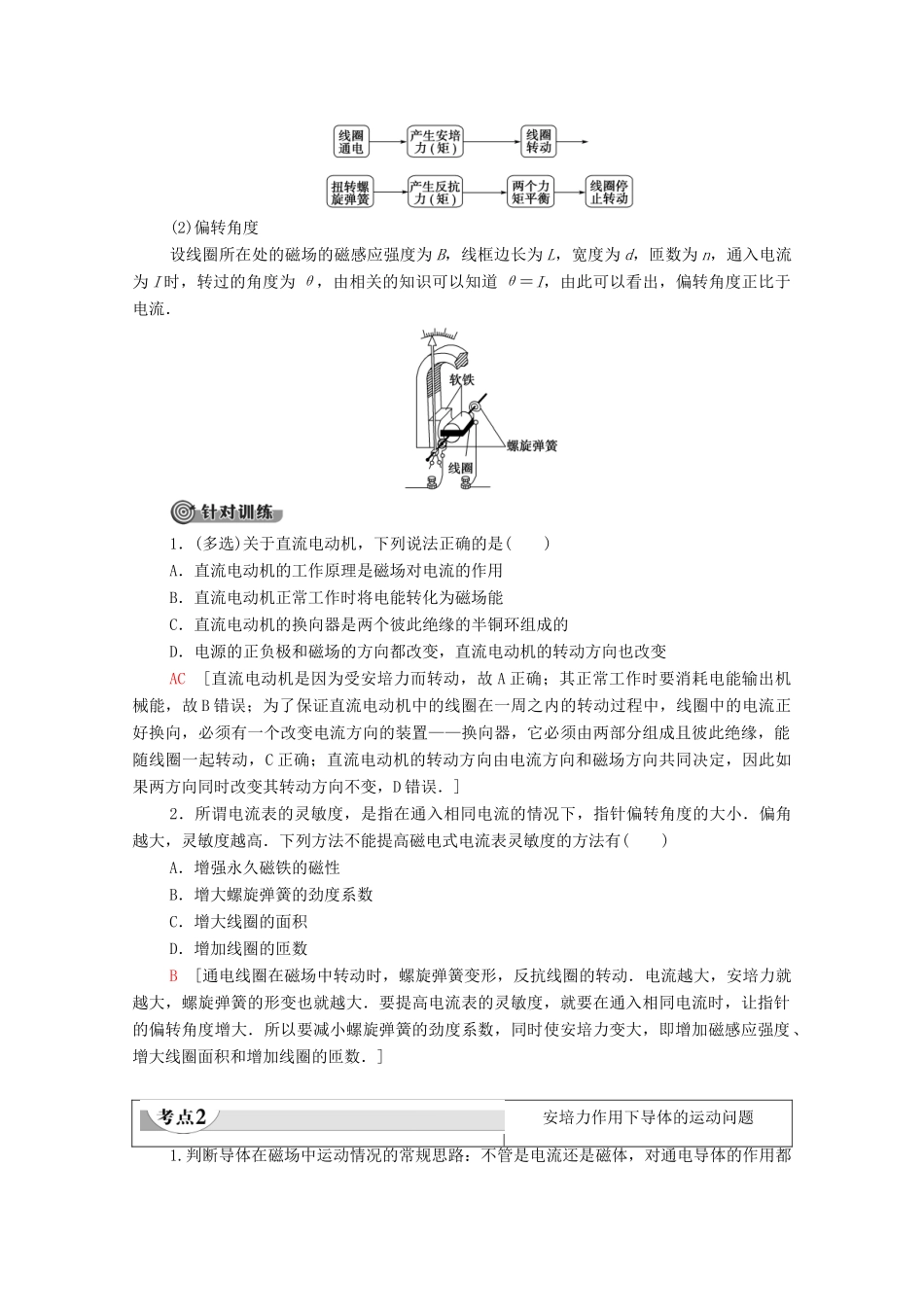

第四节安培力的应用[学习目标]1.掌握通电导体在磁场中受安培力作用而运动的规律．(重点)2.了解直流电动机的原理．理解通电线圈在磁场中受安培力作用而转动的规律．(重点、难点)3.了解磁电式电表的构造及原理．一、直流电动机1．分类：电动机有直流电动机和交流电动机，交流电动机又分为单相和三相交流电动机．2．原理：如图所示，当电流通过线圈时，右边线框受到的安培力方向向下，左边线框受到向上的安培力，在安培力作用下线框转动起来．二、磁电式电表1．装置：磁电式电流表是在强蹄形磁铁的两极间有一个固定的圆柱形铁芯，铁芯外面套有一个可以转动的铝框，在铝框上绕有线圈．铝框的转轴上装有两个螺旋弹簧和一个指针．线圈的两端分别接在这两个螺旋弹簧上，被测电流经过这两个弹簧流入线圈．2.原理：如图所示，当电流通过线圈时，线圈上跟铁芯轴线平行的两边受到安培力产生力矩，使线圈发生转动．同时由于螺旋弹簧被扭转，产生一个阻碍线圈转动的力矩，最终达到平衡．线圈转动的角度由指针显示出来，根据电流与偏角关系，可以得出电流的强弱．1．正误判断(1)电动机是利用安培力使线圈转动的．(√)(2)电动机工作时，将其他形式的能转化为电能．(×)(3)电动机的转速可通过改变输入电压调节．(√)(4)磁电式电表只能测定电流的大小，不能确定被测电流的方向．(×)(5)磁电式电表的线圈受到的安培力始终与线圈平面垂直．(√)2．要改变直流电动机的转动方向，可行方法有()A．适当减小电流强度B．适当减弱磁场C．改变线圈中的电流方向或把磁铁两极对调D．改变线圈中的电流方向的同时对调磁铁两极C[线圈的转动方向跟通入的电流方向和磁场方向有关，而与电流强弱、磁场强弱无关，但不可同时改变电流方向和磁场方向，故只有选项C正确．]3．电流表中蹄形磁铁和铁芯间的磁场是均匀辐射分布的，下列说法正确的是()A．目的是使线圈平面始终与磁感线平行B．目的是让磁铁和铁芯间形成匀强磁场C．离转轴越远，越靠近磁极，因此磁感应强度越大D．目的是使线圈平面始终与磁感线垂直A[辐射磁场的目的是使线圈平行于磁感线，线框在转动中安培力大小不变，A正确，D错误；辐射磁场各处磁感应强度方向不同，距离轴线越远磁场越弱，则B、C错误．]安培力的实际应用1.直流电动机的结构及原理分析如图所示．abcd(1)当线圈由位置d经位置a运动到位置b时，图中左边受力方向向上，右边受力方向向下，使线圈顺时针转动；当线圈在位置b时，由于惯性继续转动；(2)当线圈由位置b经位置c运动到位置d时，由于电流换向，图中左边受力方向向上，右边受力方向向下，使线圈继续顺时针转动；当线圈在位置d时，由于惯性继续转动；然后，线圈重复以上过程转动下去．2．磁电式电流表的原理分析(1)偏转原理(2)偏转角度设线圈所在处的磁场的磁感应强度为B，线框边长为L，宽度为d，匝数为n，通入电流为I时，转过的角度为θ，由相关的知识可以知道θ＝I，由此可以看出，偏转角度正比于电流．1．(多选)关于直流电动机，下列说法正确的是()A．直流电动机的工作原理是磁场对电流的作用B．直流电动机正常工作时将电能转化为磁场能C．直流电动机的换向器是两个彼此绝缘的半铜环组成的D．电源的正负极和磁场的方向都改变，直流电动机的转动方向也改变AC[直流电动机是因为受安培力而转动，故A正确；其正常工作时要消耗电能输出机械能，故B错误；为了保证直流电动机中的线圈在一周之内的转动过程中，线圈中的电流正好换向，必须有一个改变电流方向的装置——换向器，它必须由两部分组成且彼此绝缘，能随线圈一起转动，C正确；直流电动机的转动方向由电流方向和磁场方向共同决定，因此如果两方向同时改变其转动方向不变，D错误．]2．所谓电流表的灵敏度，是指在通入相同电流的情况下，指针偏转角度的大小．偏角越大，灵敏度越高．下列方法不能提高磁电式电流表灵敏度的方法有()A．增强永久磁铁的磁性B．增大螺旋弹簧的劲度系数C．增大线圈的面积D．增加线圈的匝数B[通电线圈在磁场中转动时，螺旋弹簧变形，反抗线圈的转动．电流越大，安培力就越大，螺旋弹簧的形变也就越大．要提高电流表的灵敏度，就要在通入相同电流时，让指针的偏转角度...
