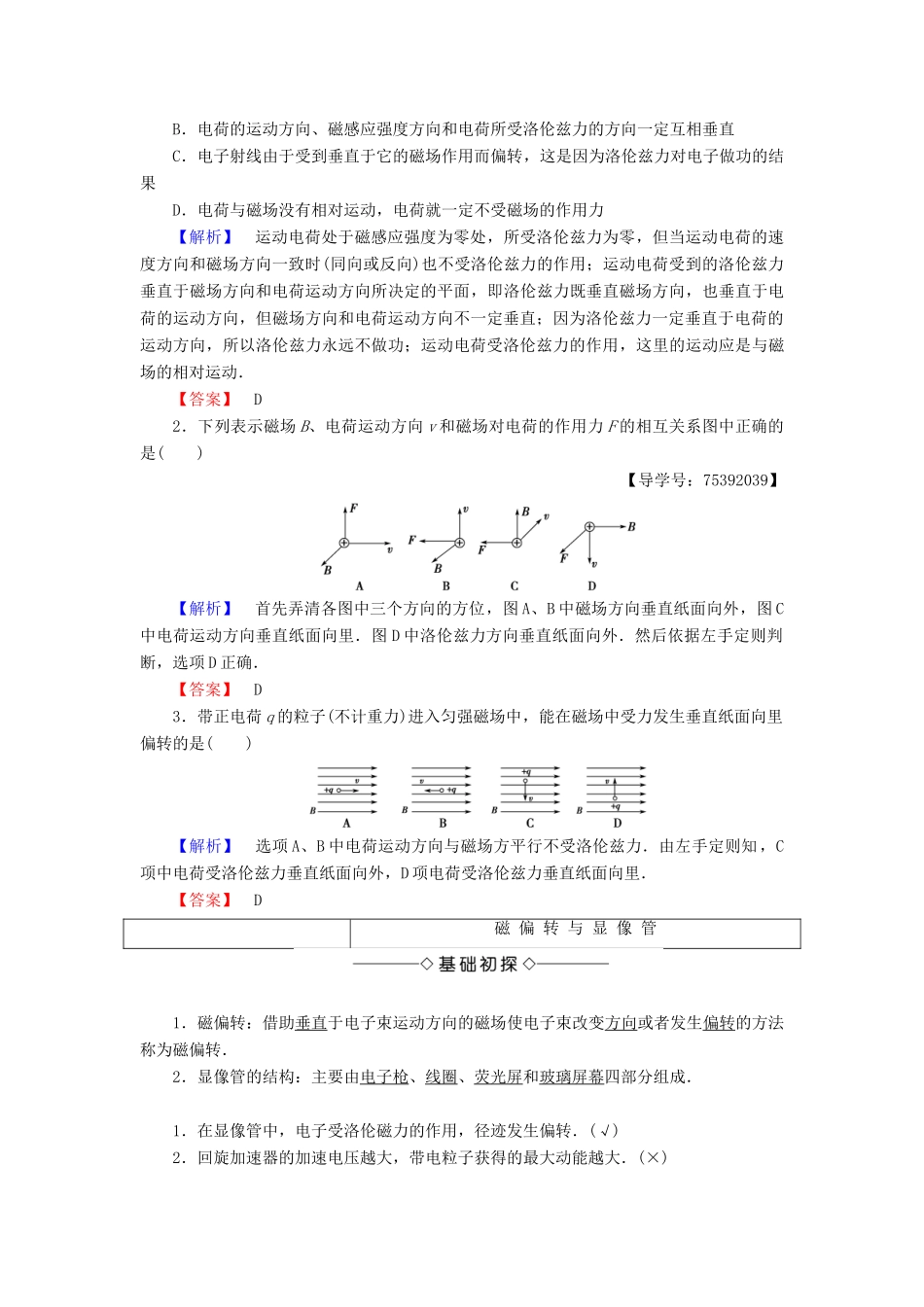

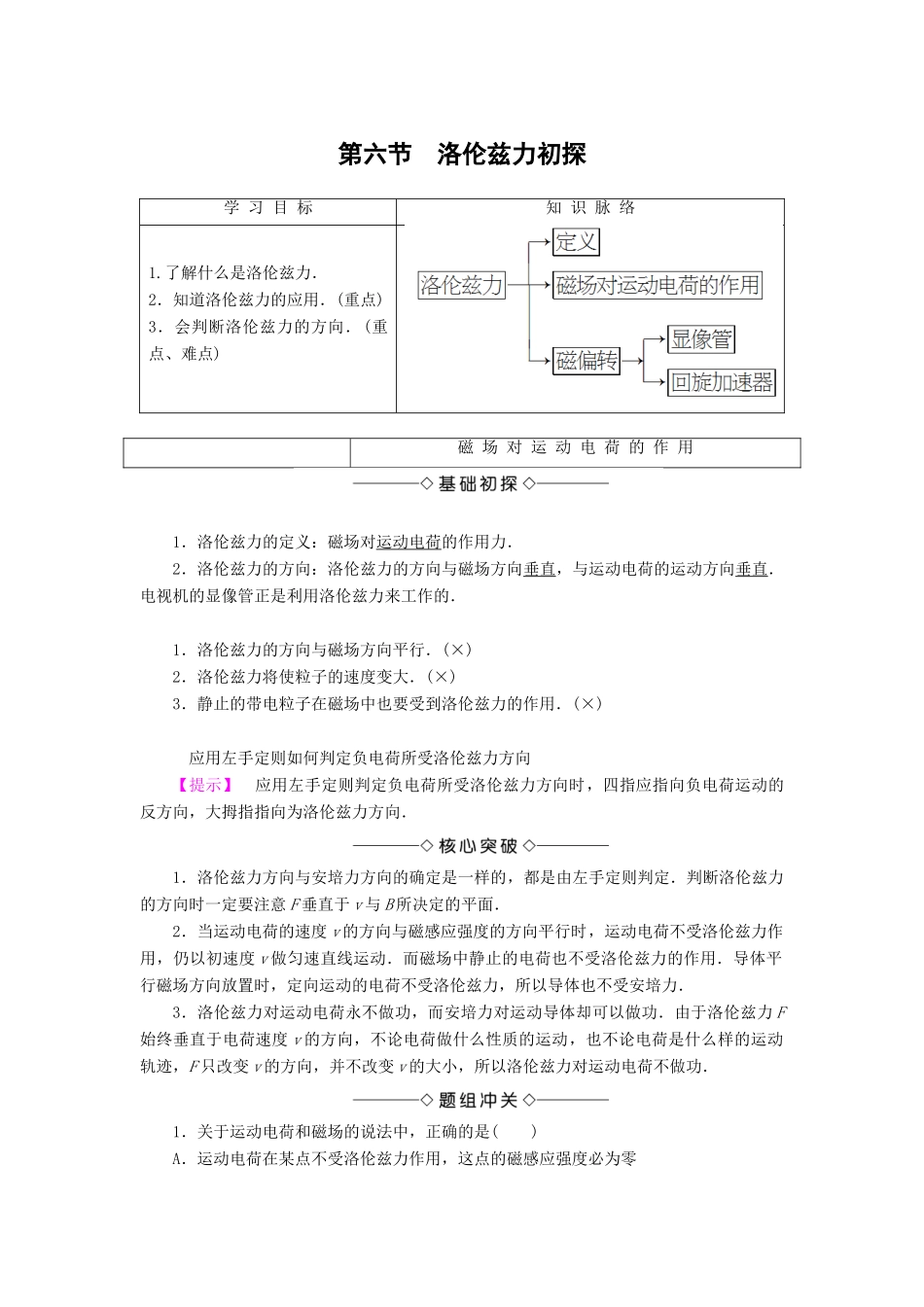

第六节洛伦兹力初探学习目标知识脉络1.了解什么是洛伦兹力．2．知道洛伦兹力的应用．(重点)3．会判断洛伦兹力的方向．(重点、难点)磁场对运动电荷的作用1．洛伦兹力的定义：磁场对运动电荷的作用力．2．洛伦兹力的方向：洛伦兹力的方向与磁场方向垂直，与运动电荷的运动方向垂直．电视机的显像管正是利用洛伦兹力来工作的．1．洛伦兹力的方向与磁场方向平行．(×)2．洛伦兹力将使粒子的速度变大．(×)3．静止的带电粒子在磁场中也要受到洛伦兹力的作用．(×)应用左手定则如何判定负电荷所受洛伦兹力方向【提示】应用左手定则判定负电荷所受洛伦兹力方向时，四指应指向负电荷运动的反方向，大拇指指向为洛伦兹力方向．1．洛伦兹力方向与安培力方向的确定是一样的，都是由左手定则判定．判断洛伦兹力的方向时一定要注意F垂直于v与B所决定的平面．2．当运动电荷的速度v的方向与磁感应强度的方向平行时，运动电荷不受洛伦兹力作用，仍以初速度v做匀速直线运动．而磁场中静止的电荷也不受洛伦兹力的作用．导体平行磁场方向放置时，定向运动的电荷不受洛伦兹力，所以导体也不受安培力．3．洛伦兹力对运动电荷永不做功，而安培力对运动导体却可以做功．由于洛伦兹力F始终垂直于电荷速度v的方向，不论电荷做什么性质的运动，也不论电荷是什么样的运动轨迹，F只改变v的方向，并不改变v的大小，所以洛伦兹力对运动电荷不做功．1．关于运动电荷和磁场的说法中，正确的是()A．运动电荷在某点不受洛伦兹力作用，这点的磁感应强度必为零B．电荷的运动方向、磁感应强度方向和电荷所受洛伦兹力的方向一定互相垂直C．电子射线由于受到垂直于它的磁场作用而偏转，这是因为洛伦兹力对电子做功的结果D．电荷与磁场没有相对运动，电荷就一定不受磁场的作用力【解析】运动电荷处于磁感应强度为零处，所受洛伦兹力为零，但当运动电荷的速度方向和磁场方向一致时(同向或反向)也不受洛伦兹力的作用；运动电荷受到的洛伦兹力垂直于磁场方向和电荷运动方向所决定的平面，即洛伦兹力既垂直磁场方向，也垂直于电荷的运动方向，但磁场方向和电荷运动方向不一定垂直；因为洛伦兹力一定垂直于电荷的运动方向，所以洛伦兹力永远不做功；运动电荷受洛伦兹力的作用，这里的运动应是与磁场的相对运动．【答案】D2．下列表示磁场B、电荷运动方向v和磁场对电荷的作用力F的相互关系图中正确的是()【导学号：75392039】【解析】首先弄清各图中三个方向的方位，图A、B中磁场方向垂直纸面向外，图C中电荷运动方向垂直纸面向里．图D中洛伦兹力方向垂直纸面向外．然后依据左手定则判断，选项D正确．【答案】D3．带正电荷q的粒子(不计重力)进入匀强磁场中，能在磁场中受力发生垂直纸面向里偏转的是()【解析】选项A、B中电荷运动方向与磁场方平行不受洛伦兹力．由左手定则知，C项中电荷受洛伦兹力垂直纸面向外，D项电荷受洛伦兹力垂直纸面向里．【答案】D磁偏转与显像管1．磁偏转：借助垂直于电子束运动方向的磁场使电子束改变方向或者发生偏转的方法称为磁偏转．2．显像管的结构：主要由电子枪、线圈、荧光屏和玻璃屏幕四部分组成．1．在显像管中，电子受洛伦磁力的作用，径迹发生偏转．(√)2．回旋加速器的加速电压越大，带电粒子获得的最大动能越大．(×)3．电子撞击荧光屏时荧光屏会发光．(√)磁场对电流有力的作用，电流是由电荷的定向移动形成的．那么，这个力是否是作用在运动电荷上的呢？【提示】这个力作用在运动电荷上，磁场对电流的作用力是磁场对运动电荷作用力的宏观表现．1．电视机显像管原理显像管由电子枪(应用热电子发射和电场加速的原理，发出高速电子束)、线圈(利用电流的磁效应产生磁场)、荧光屏(荧光物质在高速电子的轰击下发光)和玻璃屏幕(保护作用)四部分组成(如图161)．图161电子枪产生的高能电子束，穿过磁偏转线圈产生的磁场时，受洛伦兹力的作用，运动径迹发生偏转，打在荧光物质上，产生亮点．通过受视频信号控制的偏转线圈中的电流的变化改变磁场，屏上的亮点的位置随之改变．彩色显像管中三支电子枪同时工作或一支电子枪同时发出三束电子．2．回旋加速器美国物理学家劳伦斯于1932年发明．其结构如图...
