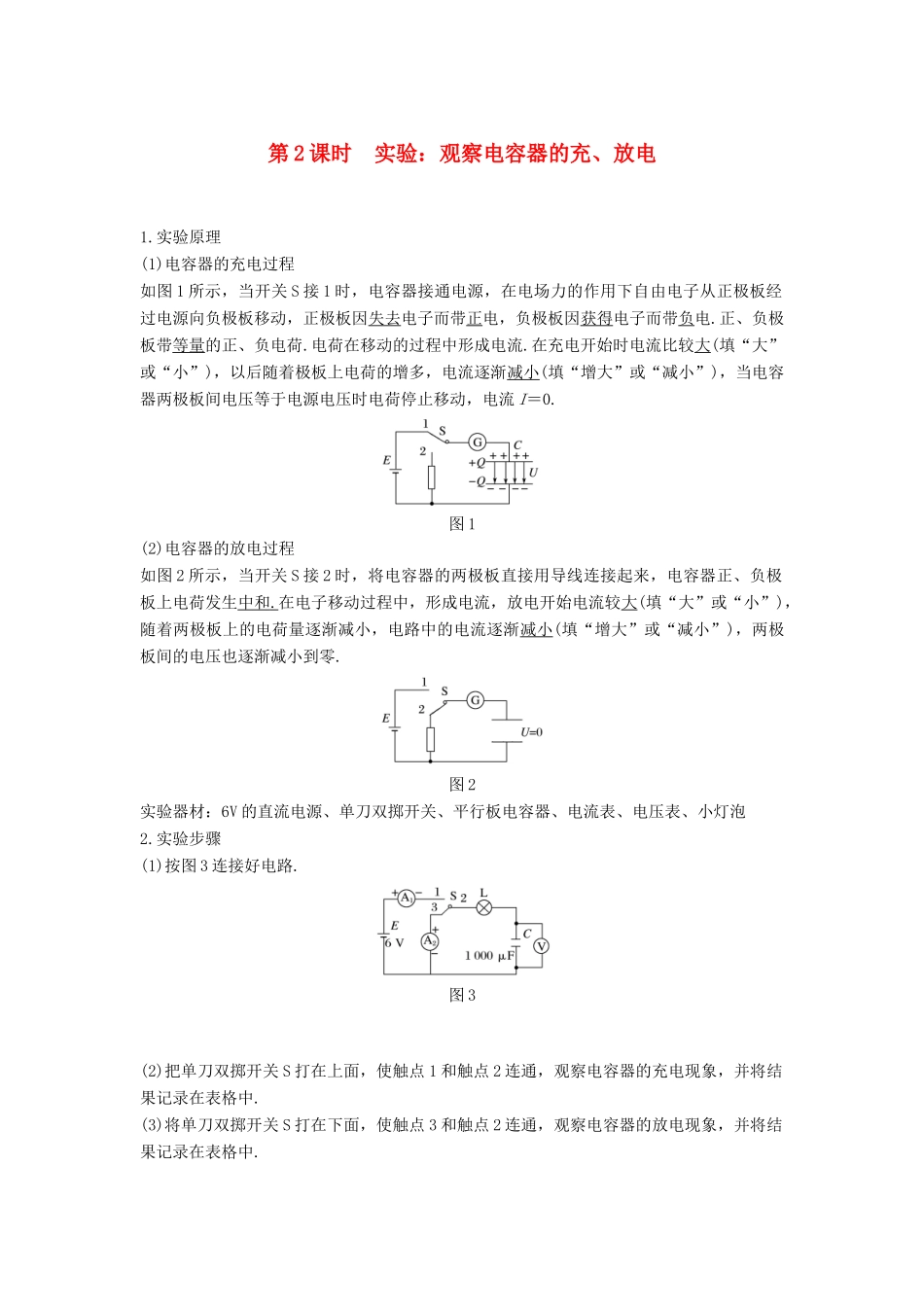

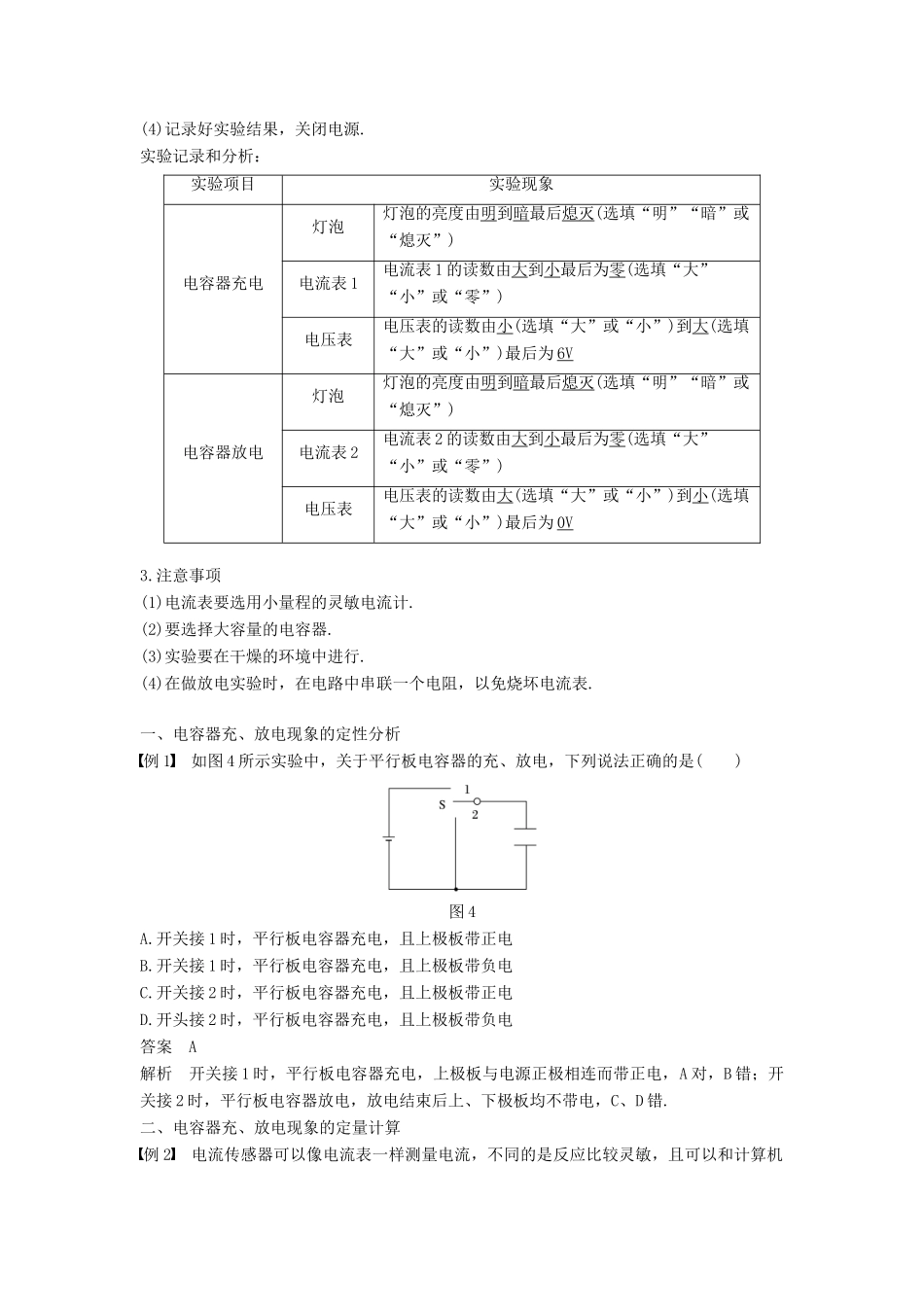

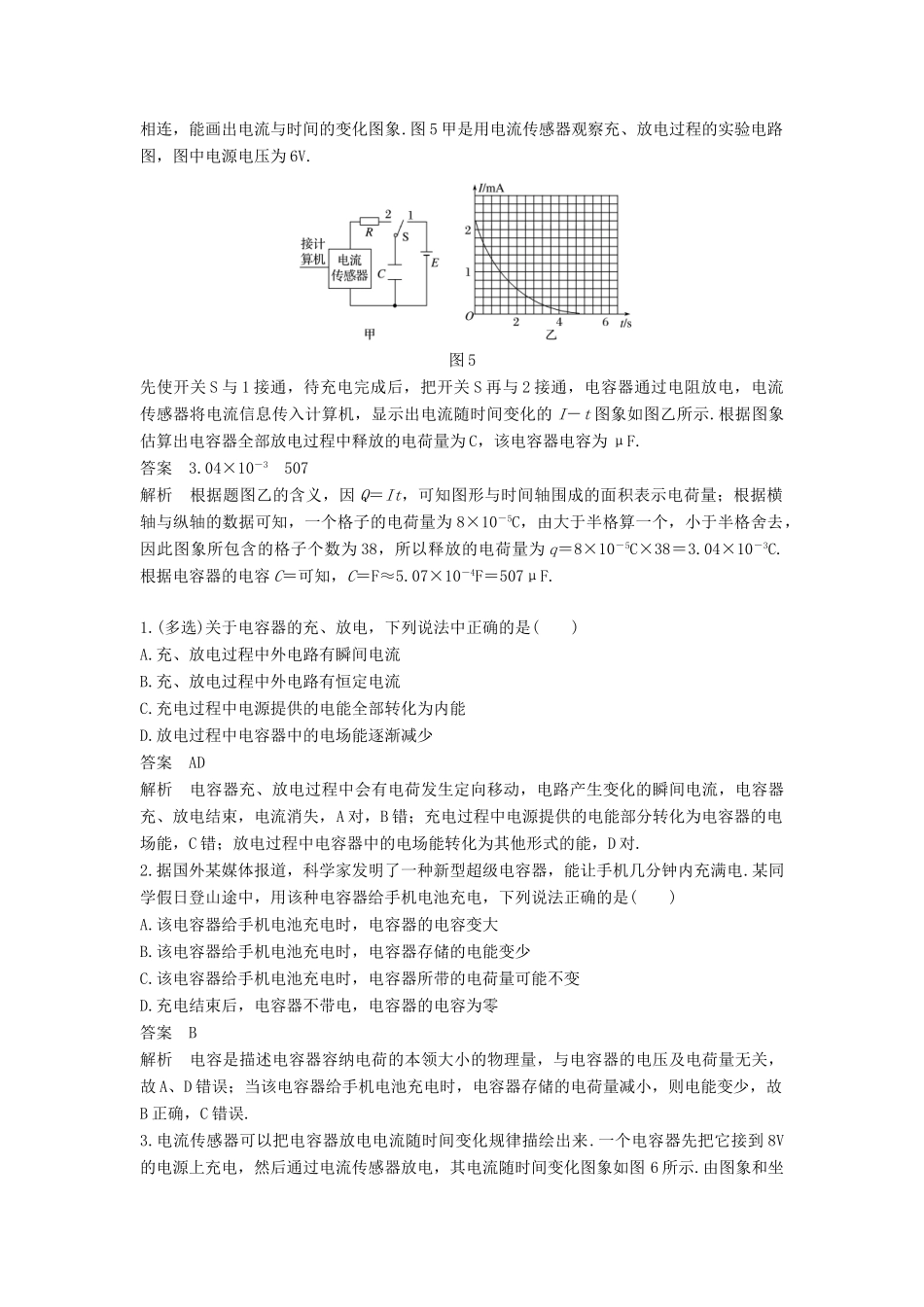

第2课时实验：观察电容器的充、放电1.实验原理(1)电容器的充电过程如图1所示，当开关S接1时，电容器接通电源，在电场力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电.正、负极板带等量的正、负电荷.电荷在移动的过程中形成电流.在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止移动，电流I＝0.图1(2)电容器的放电过程如图2所示，当开关S接2时，将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和.在电子移动过程中，形成电流，放电开始电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零.图2实验器材：6V的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡2.实验步骤(1)按图3连接好电路.图3(2)把单刀双掷开关S打在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中.(3)将单刀双掷开关S打在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中.(4)记录好实验结果，关闭电源.实验记录和分析：实验项目实验现象电容器充电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表1电流表1的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由小(选填“大”或“小”)到大(选填“大”或“小”)最后为6V电容器放电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表2电流表2的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由大(选填“大”或“小”)到小(选填“大”或“小”)最后为0V3.注意事项(1)电流表要选用小量程的灵敏电流计.(2)要选择大容量的电容器.(3)实验要在干燥的环境中进行.(4)在做放电实验时，在电路中串联一个电阻，以免烧坏电流表.一、电容器充、放电现象的定性分析例1如图4所示实验中，关于平行板电容器的充、放电，下列说法正确的是()图4A.开关接1时，平行板电容器充电，且上极板带正电B.开关接1时，平行板电容器充电，且上极板带负电C.开关接2时，平行板电容器充电，且上极板带正电D.开头接2时，平行板电容器充电，且上极板带负电答案A解析开关接1时，平行板电容器充电，上极板与电源正极相连而带正电，A对，B错；开关接2时，平行板电容器放电，放电结束后上、下极板均不带电，C、D错.二、电容器充、放电现象的定量计算例2电流传感器可以像电流表一样测量电流，不同的是反应比较灵敏，且可以和计算机相连，能画出电流与时间的变化图象.图5甲是用电流传感器观察充、放电过程的实验电路图，图中电源电压为6V.图5先使开关S与1接通，待充电完成后，把开关S再与2接通，电容器通过电阻放电，电流传感器将电流信息传入计算机，显示出电流随时间变化的I－t图象如图乙所示.根据图象估算出电容器全部放电过程中释放的电荷量为C，该电容器电容为μF.答案3.04×10－3507解析根据题图乙的含义，因Q＝It，可知图形与时间轴围成的面积表示电荷量；根据横轴与纵轴的数据可知，一个格子的电荷量为8×10－5C，由大于半格算一个，小于半格舍去，因此图象所包含的格子个数为38，所以释放的电荷量为q＝8×10－5C×38＝3.04×10－3C.根据电容器的电容C＝可知，C＝F≈5.07×10－4F＝507μF.1.(多选)关于电容器的充、放电，下列说法中正确的是()A.充、放电过程中外电路有瞬间电流B.充、放电过程中外电路有恒定电流C.充电过程中电源提供的电能全部转化为内能D.放电过程中电容器中的电场能逐渐减少答案AD解析电容器充、放电过程中会有电荷发生定向移动，电路产生变化的瞬间电流，电容器充、放电结束，电流消失，A对，B错；充电过程中电源提供的电能部分转化为电容器的电场能，C错；放电过程中电容器中的电场能转化为其他形式的能，D对.2.据国外某媒体报道，科学家发明了一种新型超级电容器，能让手机几分钟内充满电.某同学假日登山途中，用该种电容器给手机电池充电，下列说法正确的是()A.该电容器...
