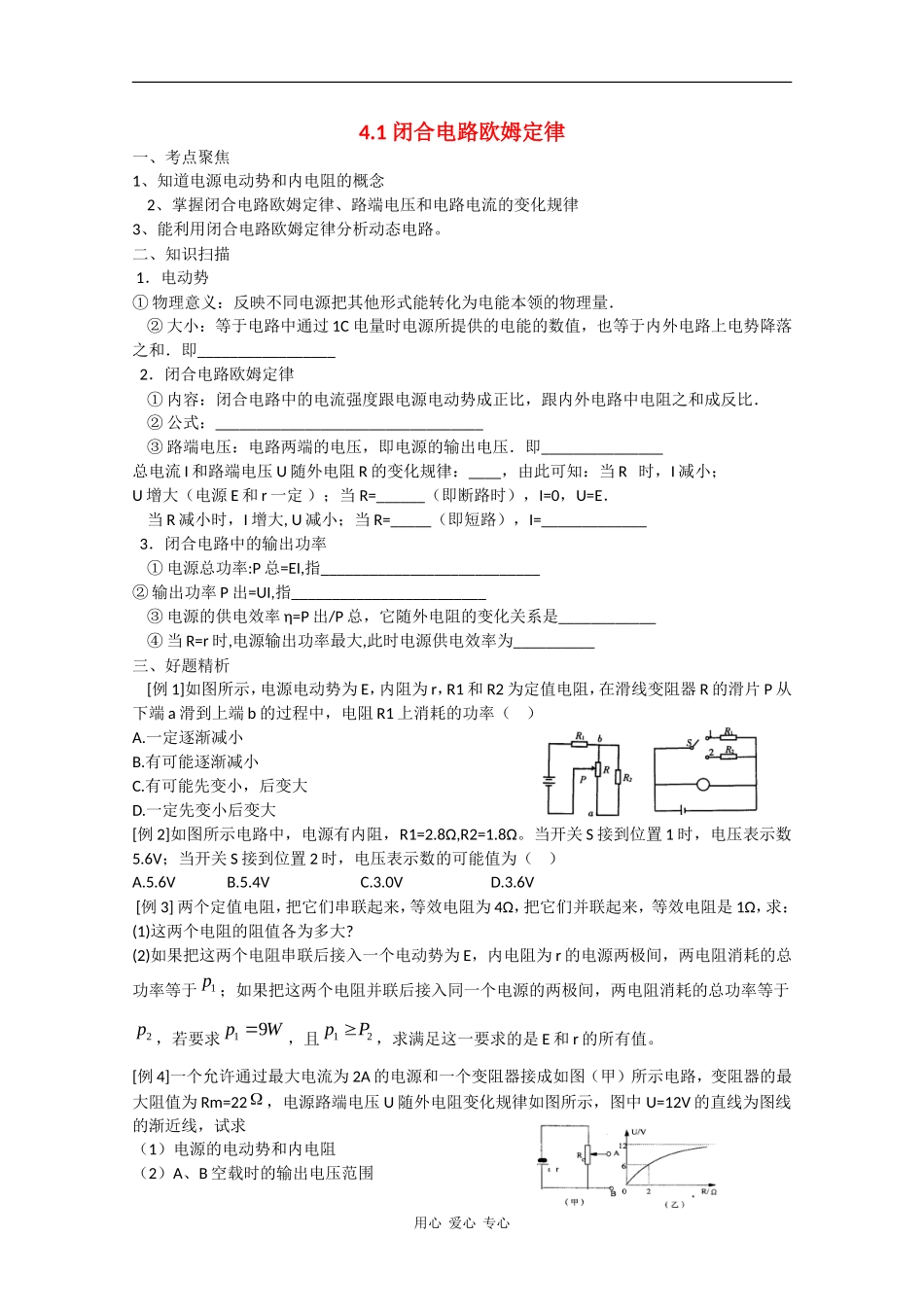

4.1闭合电路欧姆定律一、考点聚焦1、知道电源电动势和内电阻的概念2、掌握闭合电路欧姆定律、路端电压和电路电流的变化规律3、能利用闭合电路欧姆定律分析动态电路。二、知识扫描1．电动势①物理意义：反映不同电源把其他形式能转化为电能本领的物理量．②大小：等于电路中通过1C电量时电源所提供的电能的数值，也等于内外电路上电势降落之和．即_________________2．闭合电路欧姆定律①内容：闭合电路中的电流强度跟电源电动势成正比，跟内外电路中电阻之和成反比．②公式：_________________________________③路端电压：电路两端的电压，即电源的输出电压．即_______________总电流I和路端电压U随外电阻R的变化规律：____，由此可知：当R时，I减小；U增大（电源E和r一定）；当R=______（即断路时），I=0，U=E．当R减小时，I增大,U减小；当R=_____（即短路），I=_____________3．闭合电路中的输出功率①电源总功率:P总=EI,指___________________________②输出功率P出=UI,指________________________③电源的供电效率η=P出/P总，它随外电阻的变化关系是____________④当R=r时,电源输出功率最大,此时电源供电效率为__________三、好题精析[例1]如图所示，电源电动势为E，内阻为r，R1和R2为定值电阻，在滑线变阻器R的滑片P从下端a滑到上端b的过程中，电阻R1上消耗的功率（）A.一定逐渐减小B.有可能逐渐减小C.有可能先变小，后变大D.一定先变小后变大[例2]如图所示电路中，电源有内阻，R1=2.8Ω,R2=1.8Ω。当开关S接到位置1时，电压表示数5.6V；当开关S接到位置2时，电压表示数的可能值为（）A.5.6VB.5.4VC.3.0VD.3.6V[例3]两个定值电阻，把它们串联起来，等效电阻为4Ω，把它们并联起来，等效电阻是1Ω，求：(1)这两个电阻的阻值各为多大?(2)如果把这两个电阻串联后接入一个电动势为E，内电阻为r的电源两极间，两电阻消耗的总功率等于1p；如果把这两个电阻并联后接入同一个电源的两极间，两电阻消耗的总功率等于2p，若要求19pW，且12pP，求满足这一要求的是E和r的所有值。[例4]一个允许通过最大电流为2A的电源和一个变阻器接成如图（甲）所示电路，变阻器的最大阻值为Rm=22，电源路端电压U随外电阻变化规律如图所示，图中U=12V的直线为图线的渐近线，试求（1）电源的电动势和内电阻（2）A、B空载时的输出电压范围用心爱心专心（3）A、B两端所接负载的最小电阻[例5]如图所示电路：电源电动势E＝6.3V，内阻r=0.5Ω，负载电阻122,3RR，滑动变阻器的最大阻值35R，当变阻器的滑片从左端A移动到右端B时，求电路中电流表的读数范围.四、能力突破1．如图所示，滑动变阻器的滑动触头置于其正中央，闭合电键K以后，M、N、P三灯的亮度相同，今将电阻器的滑动触头慢慢向左移动一些，则三灯的亮度从亮到暗的排列顺序为()A．M、N、PB．M、P、NC．P、M、ND．N、M、P2．如图所示，当R1的滑片由左向右滑动时，电压表V1和V2的读数增量分别为ΔU1和ΔU2，则（）A．│ΔU1│>│ΔU2│B．│ΔU1│=│ΔU2│C．│ΔU1│<│ΔU2│D．ΔU1＜0，ΔU2＞03.下图所示的U-I图线中，I是电源的路端电压随电流的变化图线，Ⅱ是某电阻的伏安特性图线，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为：()A．4W和33%B．2W和67%C．2W和33%D．4W和67%4．如图所示，E＝12V，r=4Ω，2oR，当R=_________Ω时，R上消耗的功率最大，最大值是__________W；当R=___________Ω时，oR上消耗的功率最大，最大值是__________W。参考答案二、知识扫描用心爱心专心1．E=U内+U外2．E=I(R+r)U外U=E-Ir增加∝0E/r3．其它形式的能转化为电能的功率电源提供给外电路的功率电阻增大，效率增大50%三、好题精析[例1]C[例2]B[例3]2Ω2Ω略[例4]12V2Ω0≤U≤11V4Ω[例5]2.1A~3A四、能力突破1．C2．CD3.D4.61.508用心爱心专心
