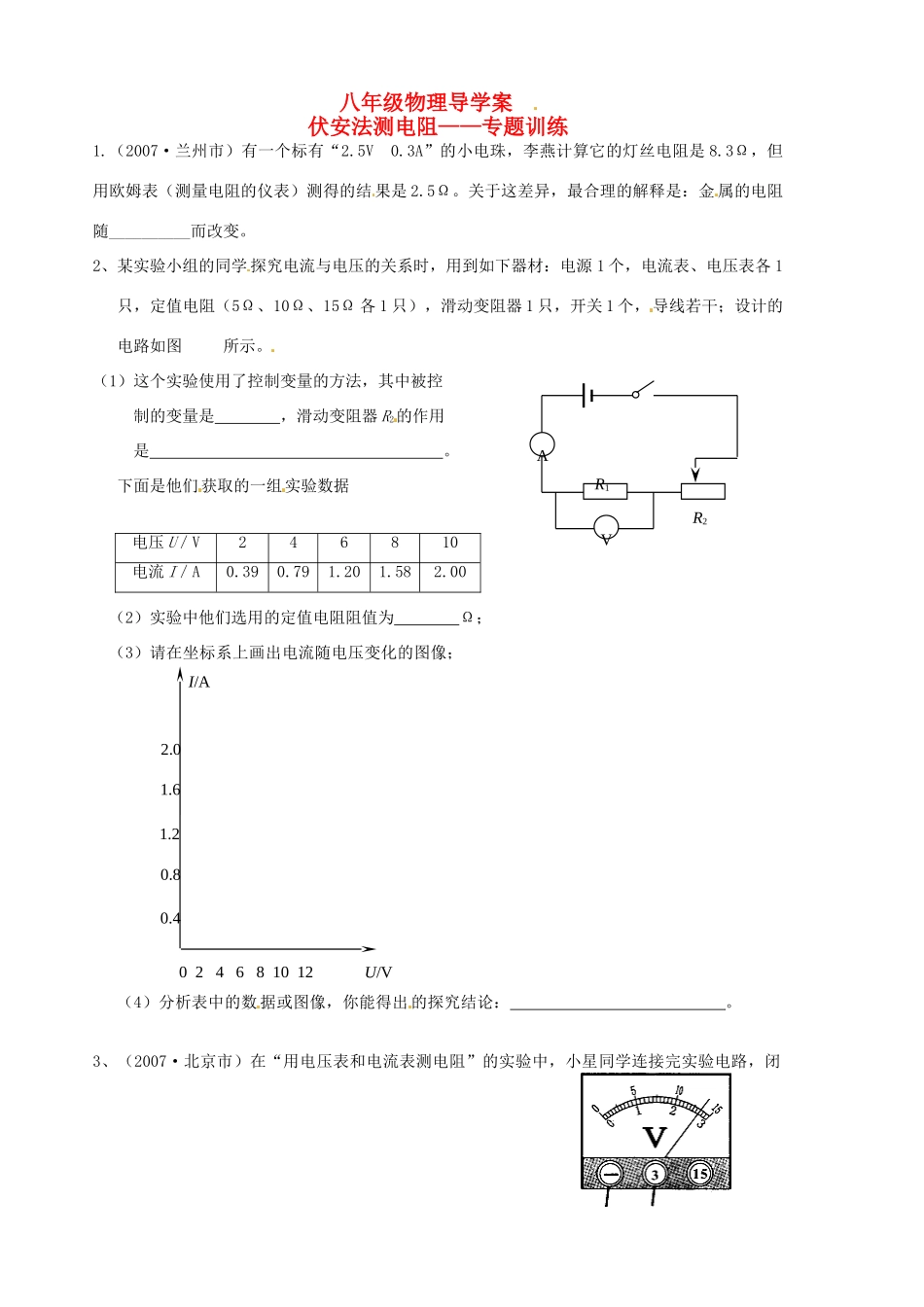

八年级物理导学案伏安法测电阻——专题训练1
（2007·兰州市）有一个标有“2
3A”的小电珠，李燕计算它的灯丝电阻是8
3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2
关于这差异，最合理的解释是：金属的电阻随__________而改变
2、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示
（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是
下面是他们获取的一组实验数据（2）实验中他们选用的定值电阻阻值为Ω；（3）请在坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：
3、（2007·北京市）在“用电压表和电流表测电阻”的实验中，小星同学连接完实验电路，闭电压U／V246810电流I／A0
000246810120

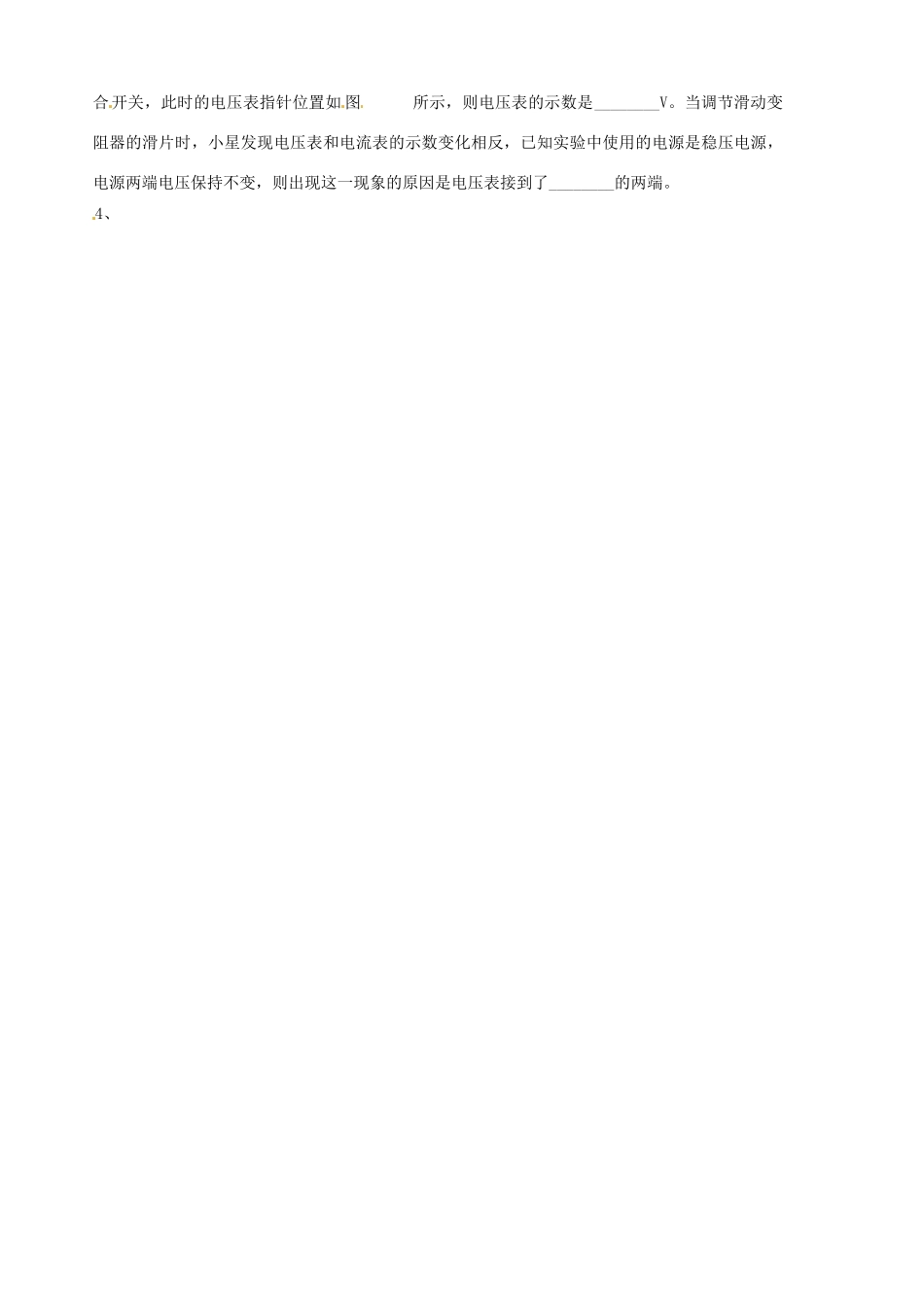

0U/VI/AAVR1R2合开关，此时的电压表指针位置如图所示，则电压表的示数是________V
当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了________的两端
