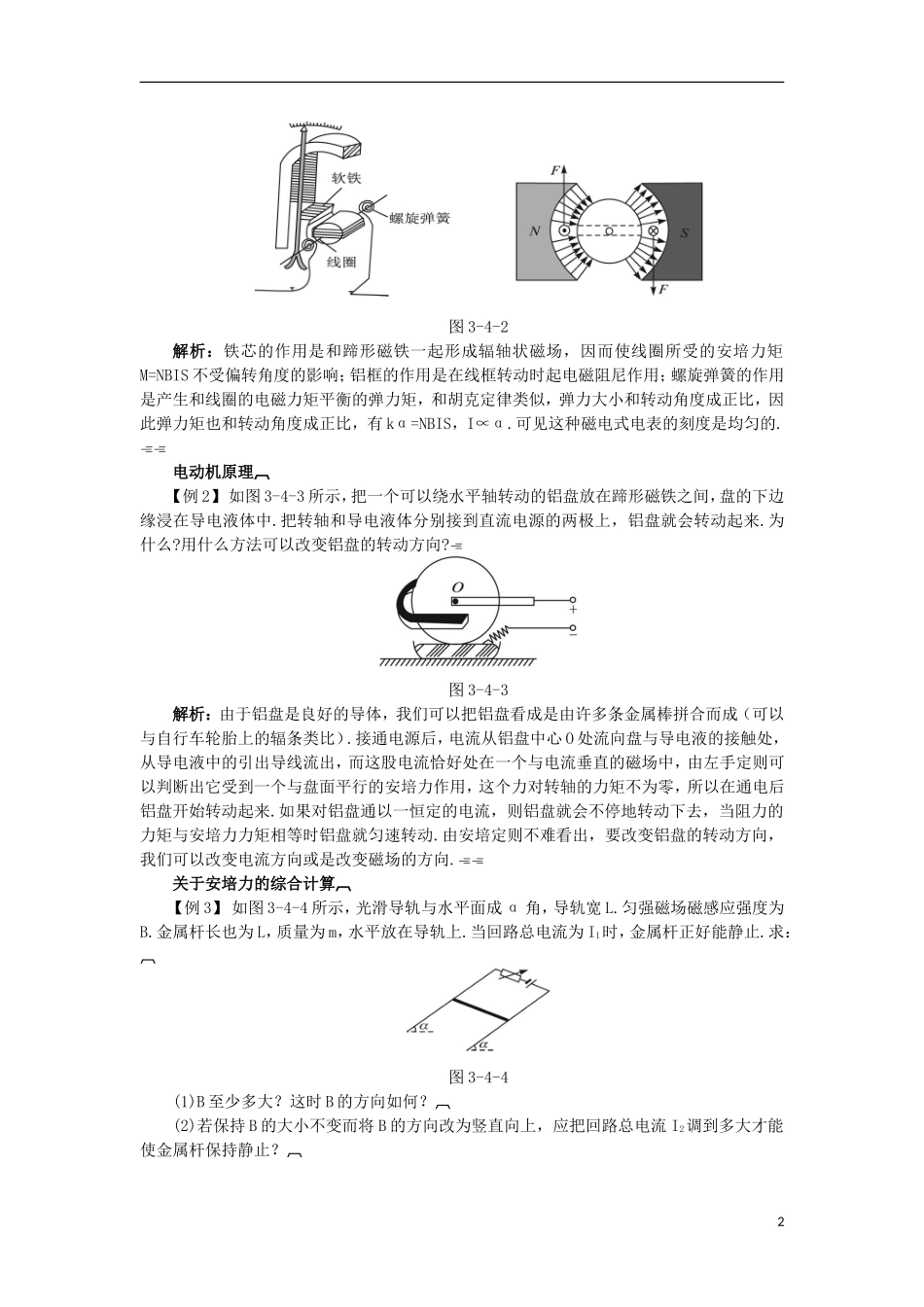

第四节安培力的应用问题探究如图3-4-1，把一个可绕固定转轴OO′转动的线圈abcd放入匀强磁场中，线圈平面平行于磁场方向.给线圈通以如图方向的恒定电流后，线圈将如何运动？图3-4-1解析：通电导体在磁场中要受到安培力作用.ab边和cd边中电流方向和磁场方向平行.因此这两边不受磁场力.由左手定则可知，ac边所受安培力的方向指向纸内；bd边所受安培力的方向指向纸外.因此，线圈受这两边力矩的作用，绕OO′轴转动.答案：绕OO′轴转动.自学导引1.电流表是测量_______________的电学仪器，我们在实验时经常使用的电流表是_______________电流表.答案：电流磁电式2.电动机有_______________与_______________，直流电动机的突出优点就是通过改变_______________很容易调节它的转速，而交流电动机的调速不太方便.答案：直流电动机交流电动机输入电压3.交流电动机可分为_______________与_______________.答案：单相交流电动机三相交流电动机4.不论是电动机，还是磁电式电流表，都是磁场中的线圈受到安培力作用而旋转起来的.线圈所在的磁场是______________________分布的，这样做的目的是_____________________.答案：均匀辐射保证通电线圈不管转到什么角度，线圈的平面都跟磁感线平行5.对于磁电式电流表，我们根据指针偏转角度的大小可以知道被测电流的强弱，这是因为磁场对电流的作用力跟电流成______________，因而线圈中的电流越大，安培力的转动作用也______________，线圈和指针偏转的角度也就______________.答案：正比越大越大6.磁电式仪表的优点是______________，可以测出______________的电流；缺点是______________，允许通过的______________，如果通过的电流______________，很容易把它______________，我们在使用时应该注意.答案：灵敏度高很弱绕制线圈的导线很细电流很弱超过允许值烧坏疑难剖析磁电式仪表的工作原理【例1】如图3-4-2是电流表内部构造图，其转动部分由圆柱形铁芯、铝框、线圈、轴和螺旋弹簧组成.试说明铁芯、铝框和螺旋弹簧的作用各是什么？1图3-4-2解析：铁芯的作用是和蹄形磁铁一起形成辐轴状磁场，因而使线圈所受的安培力矩M=NBIS不受偏转角度的影响；铝框的作用是在线框转动时起电磁阻尼作用；螺旋弹簧的作用是产生和线圈的电磁力矩平衡的弹力矩，和胡克定律类似，弹力大小和转动角度成正比，因此弹力矩也和转动角度成正比，有kα=NBIS，I∝α.可见这种磁电式电表的刻度是均匀的.电动机原理【例2】如图3-4-3所示，把一个可以绕水平轴转动的铝盘放在蹄形磁铁之间，盘的下边缘浸在导电液体中.把转轴和导电液体分别接到直流电源的两极上，铝盘就会转动起来.为什么?用什么方法可以改变铝盘的转动方向?图3-4-3解析：由于铝盘是良好的导体，我们可以把铝盘看成是由许多条金属棒拼合而成（可以与自行车轮胎上的辐条类比）.接通电源后，电流从铝盘中心O处流向盘与导电液的接触处，从导电液中的引出导线流出，而这股电流恰好处在一个与电流垂直的磁场中，由左手定则可以判断出它受到一个与盘面平行的安培力作用，这个力对转轴的力矩不为零，所以在通电后铝盘开始转动起来.如果对铝盘通以一恒定的电流，则铝盘就会不停地转动下去，当阻力的力矩与安培力力矩相等时铝盘就匀速转动.由安培定则不难看出，要改变铝盘的转动方向，我们可以改变电流方向或是改变磁场的方向.关于安培力的综合计算【例3】如图3-4-4所示，光滑导轨与水平面成α角，导轨宽L.匀强磁场磁感应强度为B.金属杆长也为L，质量为m，水平放在导轨上.当回路总电流为I1时，金属杆正好能静止.求：图3-4-4(1)B至少多大？这时B的方向如何？(2)若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？2图3-4-5解答：如图3-4-5，画出金属杆的截面图.由三角形定则得，只有当安培力方向沿导轨平面向上时安培力才最小，B也最小.根据左手定则，这时B应垂直于导轨平面向上，大小满足：BI1L=mgsinα，B=mgsinα/I1L.当B的方向改为竖直向上时，这时安培力的方向变为水平向右，沿导轨方向合力为零，得BI2Lcosα=mgsinα...
