高中物理 第二章 交变电流 第六节 变压器练习 粤教版选修3-2-粤教版高二选修3-2物理学案VIP免费

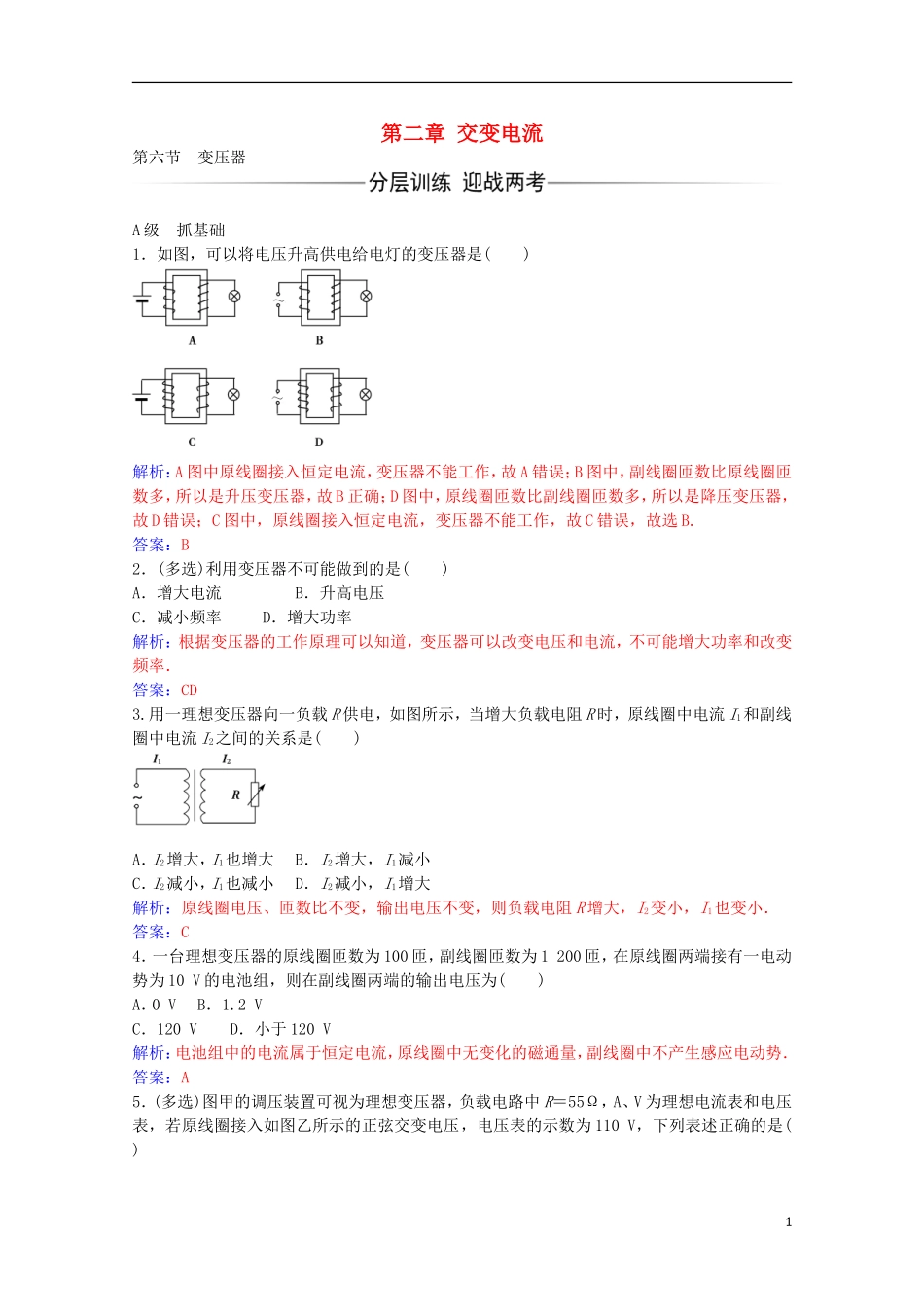

高中物理 第二章 交变电流 第六节 变压器练习 粤教版选修3-2-粤教版高二选修3-2物理学案_第1页
1/4

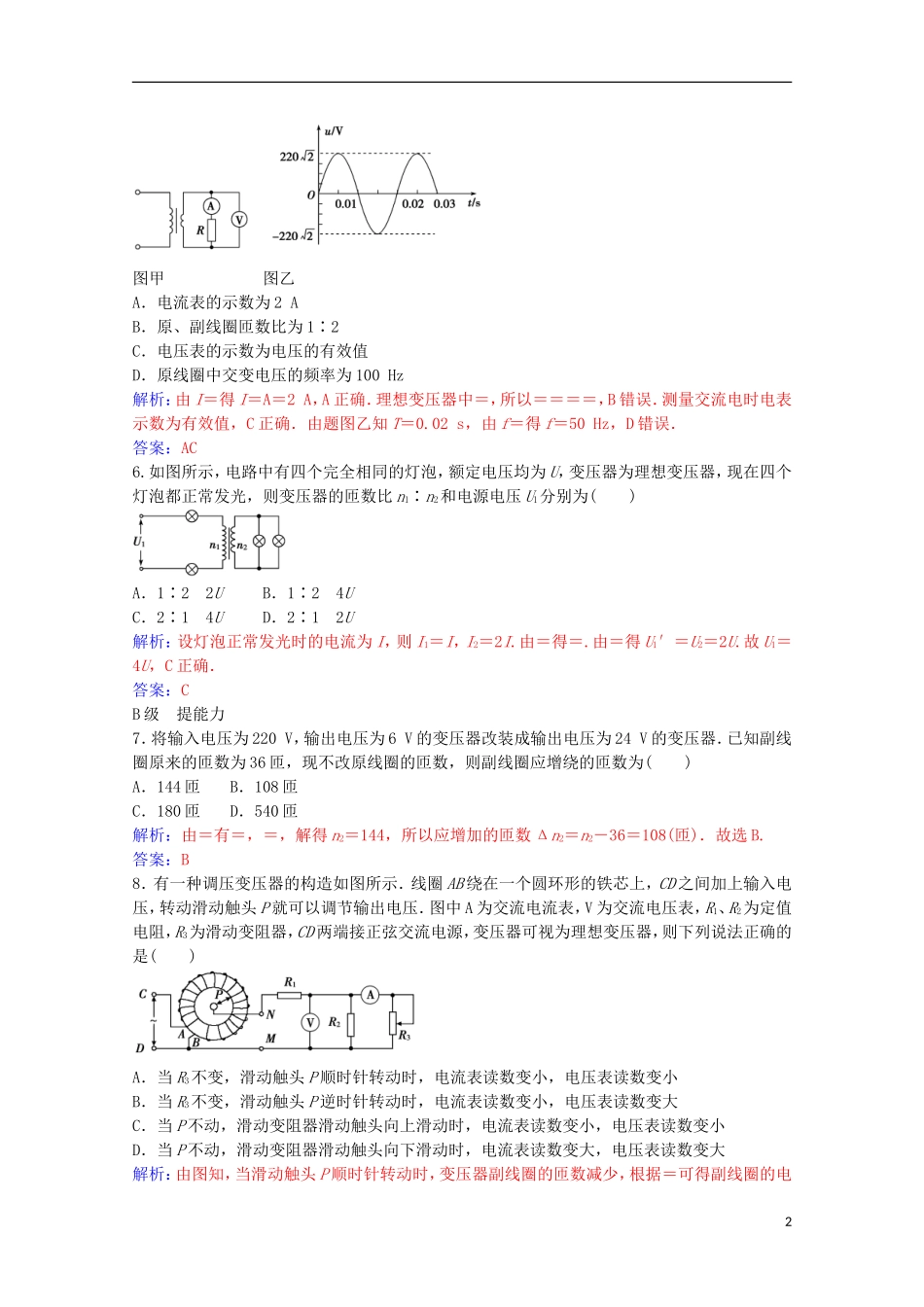

高中物理 第二章 交变电流 第六节 变压器练习 粤教版选修3-2-粤教版高二选修3-2物理学案_第2页
2/4

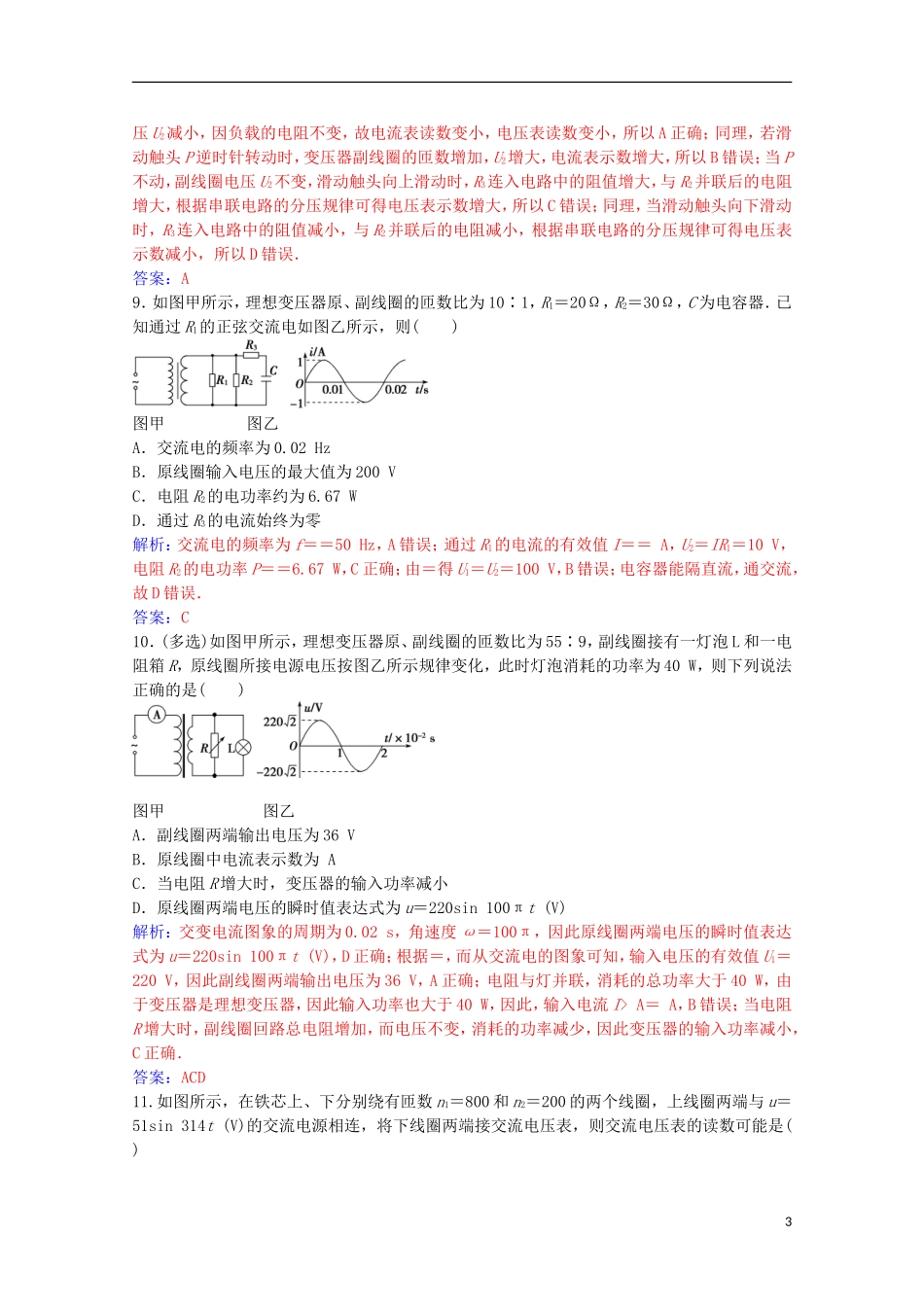

高中物理 第二章 交变电流 第六节 变压器练习 粤教版选修3-2-粤教版高二选修3-2物理学案_第3页
3/4
第二章交变电流第六节变压器A级抓基础1.如图,可以将电压升高供电给电灯的变压器是()解析:A图中原线圈接入恒定电流,变压器不能工作,故A错误;B图中,副线圈匝数比原线圈匝数多,所以是升压变压器,故B正确;D图中,原线圈匝数比副线圈匝数多,所以是降压变压器,故D错误;C图中,原线圈接入恒定电流,变压器不能工作,故C错误,故选B.答案:B2.(多选)利用变压器不可能做到的是()A.增大电流B.升高电压C.减小频率D.增大功率解析:根据变压器的工作原理可以知道,变压器可以改变电压和电流,不可能增大功率和改变频率.答案:CD3.用一理想变压器向一负载R供电,如图所示,当增大负载电阻R时,原线圈中电流I1和副线圈中电流I2之间的关系是()A.I2增大,I1也增大B.I2增大,I1减小C.I2减小,I1也减小D.I2减小,I1增大解析:原线圈电压、匝数比不变,输出电压不变,则负载电阻R增大,I2变小,I1也变小.答案:C4.一台理想变压器的原线圈匝数为100匝,副线圈匝数为1200匝,在原线圈两端接有一电动势为10V的电池组,则在副线圈两端的输出电压为()A.0VB.1.2VC.120VD.小于120V解析:电池组中的电流属于恒定电流,原线圈中无变化的磁通量,副线圈中不产生感应电动势.答案:A5.(多选)图甲的调压装置可视为理想变压器,负载电路中R=55Ω,A、V为理想电流表和电压表,若原线圈接入如图乙所示的正弦交变电压,电压表的示数为110V,下列表述正确的是()1图甲图乙A.电流表的示数为2AB.原、副线圈匝数比为1∶2C.电压表的示数为电压的有效值D.原线圈中交变电压的频率为100Hz解析:由I=得I=A=2A,A正确.理想变压器中=,所以====,B错误.测量交流电时电表示数为有效值,C正确.由题图乙知T=0.02s,由f=得f=50Hz,D错误.答案:AC6.如图所示,电路中有四个完全相同的灯泡,额定电压均为U,变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1∶n2和电源电压U1分别为()A.1∶22UB.1∶24UC.2∶14UD.2∶12U解析:设灯泡正常发光时的电流为I,则I1=I,I2=2I.由=得=.由=得U1′=U2=2U.故U1=4U,C正确.答案:CB级提能力7.将输入电压为220V,输出电压为6V的变压器改装成输出电压为24V的变压器.已知副线圈原来的匝数为36匝,现不改原线圈的匝数,则副线圈应增绕的匝数为()A.144匝B.108匝C.180匝D.540匝解析:由=有=,=,解得n2=144,所以应增加的匝数Δn2=n2-36=108(匝).故选B.答案:B8.有一种调压变压器的构造如图所示.线圈AB绕在一个圆环形的铁芯上,CD之间加上输入电压,转动滑动触头P就可以调节输出电压.图中A为交流电流表,V为交流电压表,R1、R2为定值电阻,R3为滑动变阻器,CD两端接正弦交流电源,变压器可视为理想变压器,则下列说法正确的是()A.当R3不变,滑动触头P顺时针转动时,电流表读数变小,电压表读数变小B.当R3不变,滑动触头P逆时针转动时,电流表读数变小,电压表读数变大C.当P不动,滑动变阻器滑动触头向上滑动时,电流表读数变小,电压表读数变小D.当P不动,滑动变阻器滑动触头向下滑动时,电流表读数变大,电压表读数变大解析:由图知,当滑动触头P顺时针转动时,变压器副线圈的匝数减少,根据=可得副线圈的电2压U2减小,因负载的电阻不变,故电流表读数变小,电压表读数变小,所以A正确;同理,若滑动触头P逆时针转动时,变压器副线圈的匝数增加,U2增大,电流表示数增大,所以B错误;当P不动,副线圈电压U2不变,滑动触头向上滑动时,R3连入电路中的阻值增大,与R2并联后的电阻增大,根据串联电路的分压规律可得电压表示数增大,所以C错误;同理,当滑动触头向下滑动时,R3连入电路中的阻值减小,与R2并联后的电阻减小,根据串联电路的分压规律可得电压表示数减小,所以D错误.答案:A9.如图甲所示,理想变压器原、副线圈的匝数比为10∶1,R1=20Ω,R2=30Ω,C为电容器.已知通过R1的正弦交流电如图乙所示,则()图甲图乙A.交流电的频率为0.02HzB.原线圈输入电压的最大值为200VC.电阻R2的电功率约为6.67WD.通过R3的电流始终为零解析:交流电的频率为f==50Hz,A错误;通过R1的电流的有效值I=...
