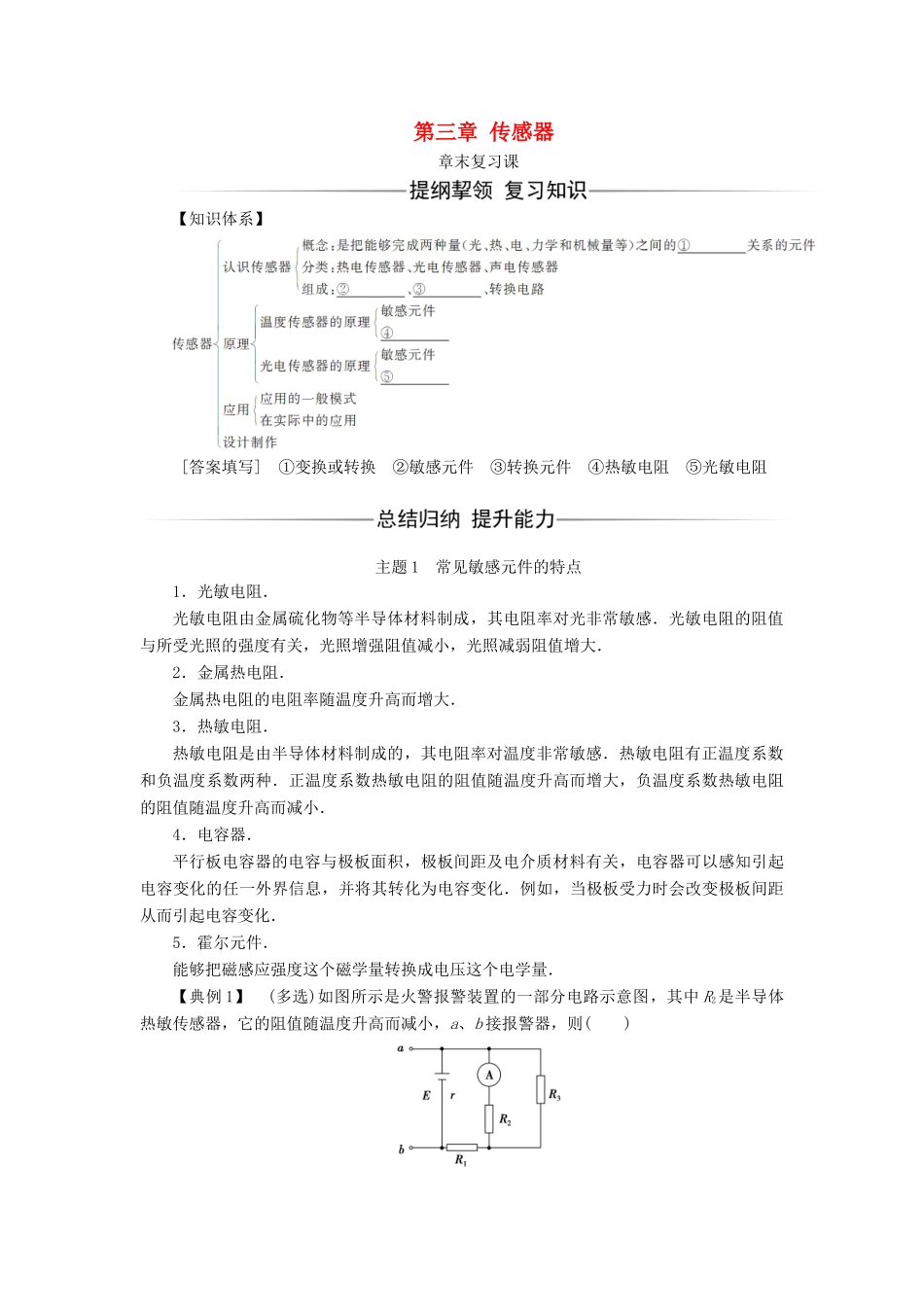

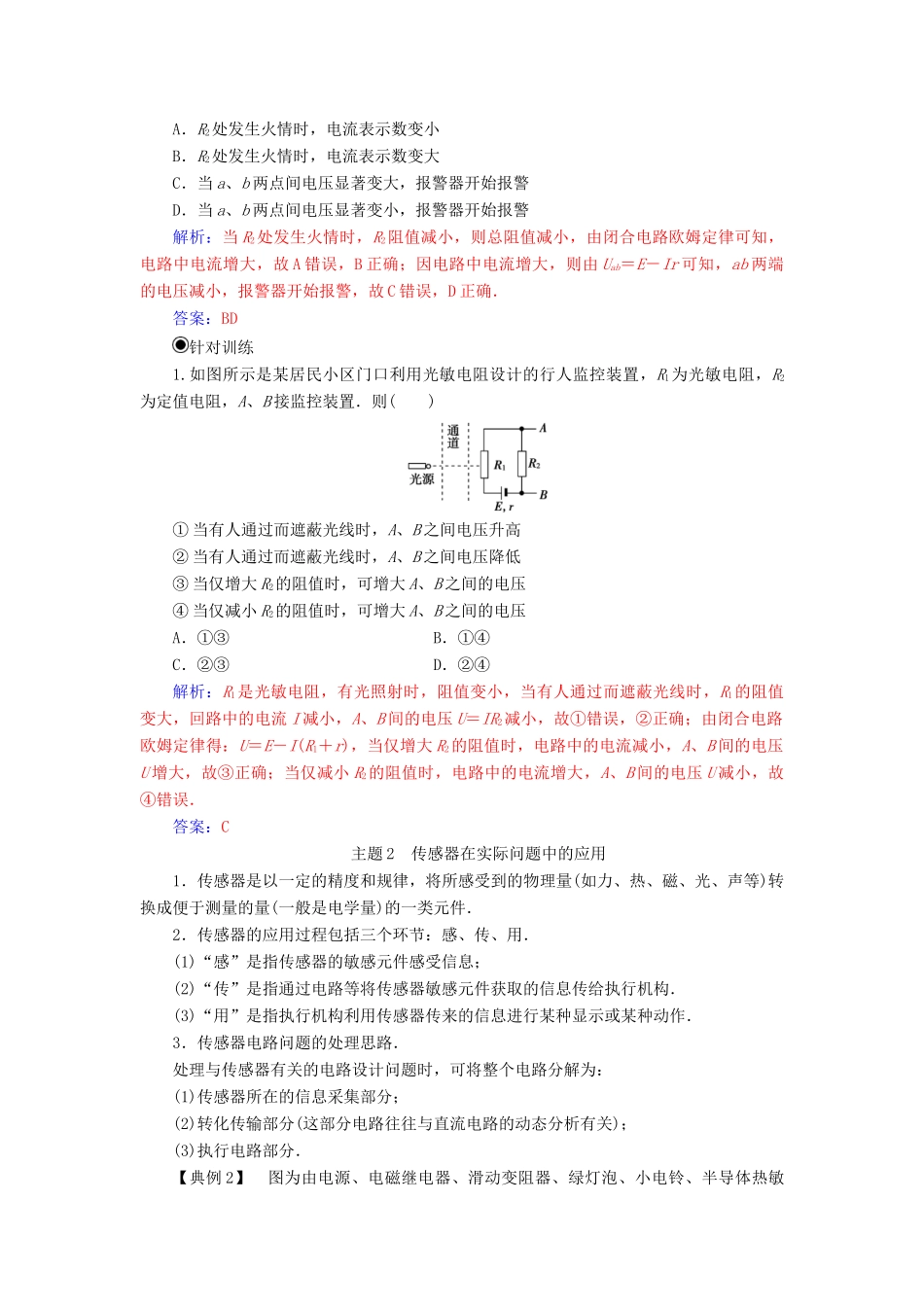

第三章传感器章末复习课【知识体系】[答案填写]①变换或转换②敏感元件③转换元件④热敏电阻⑤光敏电阻主题1常见敏感元件的特点1．光敏电阻．光敏电阻由金属硫化物等半导体材料制成，其电阻率对光非常敏感．光敏电阻的阻值与所受光照的强度有关，光照增强阻值减小，光照减弱阻值增大．2．金属热电阻．金属热电阻的电阻率随温度升高而增大．3．热敏电阻．热敏电阻是由半导体材料制成的，其电阻率对温度非常敏感．热敏电阻有正温度系数和负温度系数两种．正温度系数热敏电阻的阻值随温度升高而增大，负温度系数热敏电阻的阻值随温度升高而减小．4．电容器．平行板电容器的电容与极板面积，极板间距及电介质材料有关，电容器可以感知引起电容变化的任一外界信息，并将其转化为电容变化．例如，当极板受力时会改变极板间距从而引起电容变化．5．霍尔元件．能够把磁感应强度这个磁学量转换成电压这个电学量．【典例1】(多选)如图所示是火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的阻值随温度升高而减小，a、b接报警器，则()A．R2处发生火情时，电流表示数变小B．R2处发生火情时，电流表示数变大C．当a、b两点间电压显著变大，报警器开始报警D．当a、b两点间电压显著变小，报警器开始报警解析：当R2处发生火情时，R2阻值减小，则总阻值减小，由闭合电路欧姆定律可知，电路中电流增大，故A错误，B正确；因电路中电流增大，则由Uab＝E－Ir可知，ab两端的电压减小，报警器开始报警，故C错误，D正确．答案：BD针对训练1.如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④解析：R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故①错误，②正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故③正确；当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故④错误．答案：C主题2传感器在实际问题中的应用1．传感器是以一定的精度和规律，将所感受到的物理量(如力、热、磁、光、声等)转换成便于测量的量(一般是电学量)的一类元件．2．传感器的应用过程包括三个环节：感、传、用．(1)“感”是指传感器的敏感元件感受信息；(2)“传”是指通过电路等将传感器敏感元件获取的信息传给执行机构．(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作．3．传感器电路问题的处理思路．处理与传感器有关的电路设计问题时，可将整个电路分解为：(1)传感器所在的信息采集部分；(2)转化传输部分(这部分电路往往与直流电路的动态分析有关)；(3)执行电路部分．【典例2】图为由电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲、乙、丙分别是()A．小电铃、半导体热敏电阻、绿灯泡B．绿灯泡、小电铃、半导体热敏电阻C．半导体热敏电阻、小电铃、绿灯泡D．半导体热敏电阻、绿灯泡、小电铃解析：根据要求，在常温下热敏电阻甲阻值较大，电磁铁磁性较弱，不能将衔铁吸下，此时绿灯所在电路接通，绿灯亮，所以丙为绿灯；温度升高，热敏电阻阻值较小，控制电路电流增大时，电磁铁磁性增大，将衔铁吸下，丙电路断开，乙电路接通电铃响，所以乙为小电铃．由以上的分析可知，甲是半导体热敏电阻．答案：C针对训练2.(多选)电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器，如图所示．压电片安装在电梯地板下，电压表与压电片构成闭合回路用来测量压电片两侧形成的电压．若发现电压表示数增大，下列说法正确的是()A．电梯一定加速上升B．电梯可能减速下降C．电梯加...
