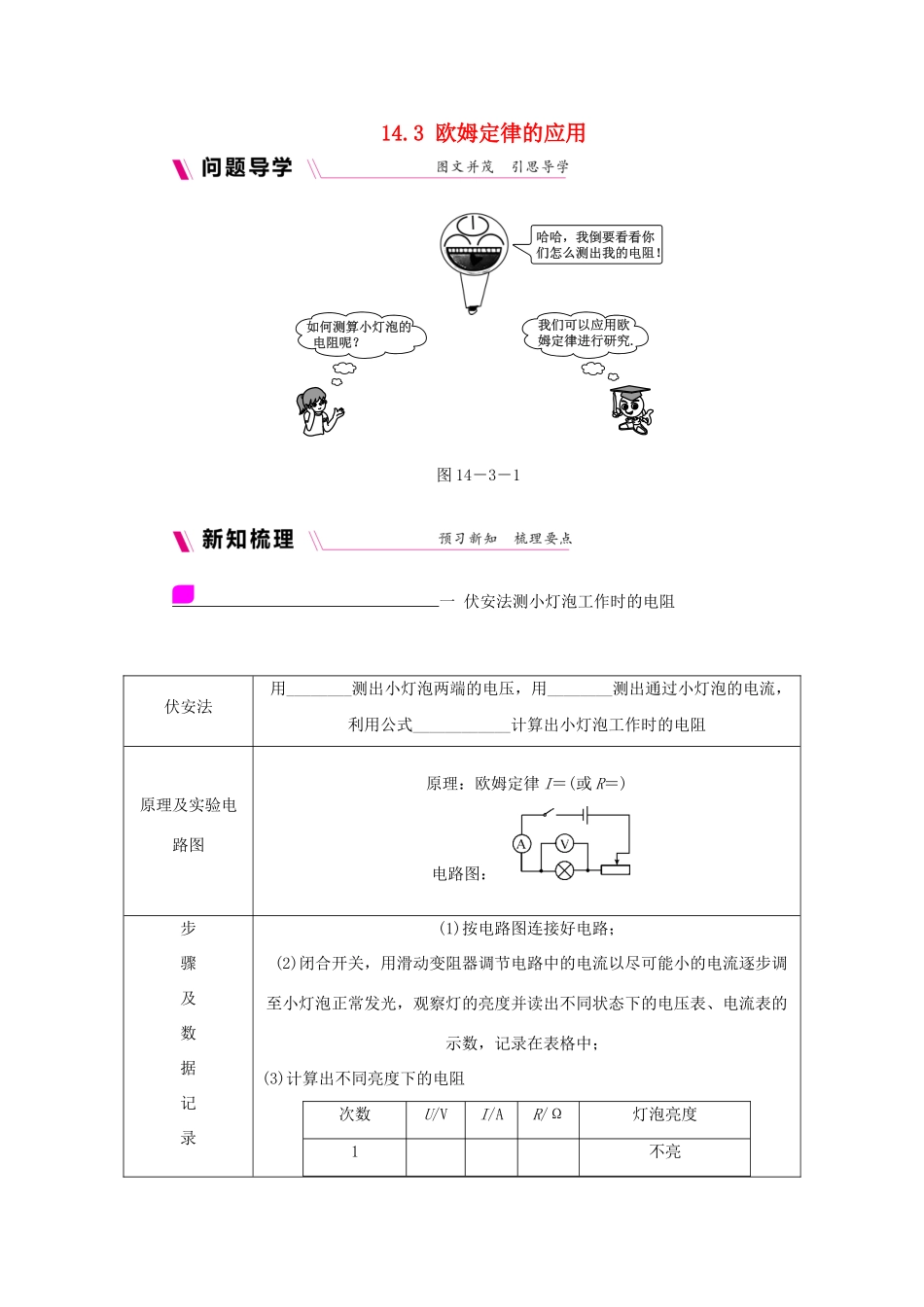

14.3欧姆定律的应用图14－3－1一伏安法测小灯泡工作时的电阻伏安法用________测出小灯泡两端的电压，用________测出通过小灯泡的电流，利用公式____________计算出小灯泡工作时的电阻原理及实验电路图原理：欧姆定律I＝(或R＝)电路图：步骤及数据记录(1)按电路图连接好电路；(2)闭合开关，用滑动变阻器调节电路中的电流以尽可能小的电流逐步调至小灯泡正常发光，观察灯的亮度并读出不同状态下的电压表、电流表的示数，记录在表格中；(3)计算出不同亮度下的电阻次数U/VI/AR/Ω灯泡亮度1不亮2灯丝暗红3微弱发光4正常发光交流与评估(1)注意选择电流表、电压表的量程；(2)不能用四次测算的电阻的平均值作为小灯泡的电阻；(3)滑动变阻器的作用：控制电路电流，保护电路元件；改变导体两端的电压二运用欧姆定律解析短路的危害不能把导线或电流表直接接在电源的两极，因为导线的电阻、电流表的内阻非常小，根据I＝，即使不高的电压也会使电路中的电流________，会损坏电源、电流表及导线．类型一伏安法测电阻例1在用“伏安法测小灯泡电阻”的实验中，待测小灯泡正常发光时电压为2.5V.(1)请你用笔画线代替导线，将图14－3－2甲中的实物图补充完整．(连线不得交叉)图14－3－2(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，如下表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．猜想电压表示数情况电流表示数情况灯泡断路____________示数接近零灯泡短路示数为零有示数(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图像，如图乙所示，分析图像可知，小灯泡正常工作时电阻为________Ω.(4)从图像还可看出，小灯泡灯丝的电阻随两端电压的变化而变化了，从物理学角度分析，造成这一现象的原因是______________________________．[易错辨析]“伏安法”测小灯泡的电阻和测定值电阻的区别由于灯丝的电阻阻值受温度的影响，所以，导致两实验在实验操作上有所区别：在测定值电阻的阻值时，要多次测量求平均值，以减小误差；而测小灯泡的电阻时，多次测量的目的是得出灯丝电阻与温度的关系，不能取平均值．类型二短路的危害例2在研究电路问题时，使用的电源电压为3V，学生实验使用的常规电流表电阻为0.3Ω，若将电流表和电源直接相连，则通过电流表的电流为______A，这样操作的后果是____________________．课堂反馈(十七)[欧姆定律的应用]1．在用电流表和电压表测定电阻的阻值实验中，连接电路时，开关应处于________状态，滑动变阻器的滑片应在________处．滑动变阻器在本实验中的作用是：①____________；②________________________________．2．在“用伏安法测小灯泡电阻”的实验中，小灯泡正常发光时的电压为2.5V.(1)如图17－1甲所示是“测量小灯泡的电阻”实验的电路图，在图中的“○”内填上相应的电流表，电压表符号．(2)连接好实物图后，李明同学移动滑动变阻器的滑片，记录了多组小灯泡两端不同的电压及对应的通过小灯泡的电流值，根据这些数据在坐标图上绘制出了通过小灯泡的电流随其两端电压变化关系的图像(如图乙所示)，分析图像可知，小灯泡正常工作时的灯丝电阻为________Ω.(3)从实验中可以看出，小灯泡灯丝的电阻随________的升高而增大．图17－13．在伏安法测电阻的实验中，小明选取了两节干电池、一个开关、一个阻值约为10Ω的定值电阻、一个滑动变阻器、一个电压表和一个电流表进行实验．(1)小明连接的电路如图17－2所示，请你帮他用笔画线代替导线将电压表正确接入电路中．图17－2(2)闭合开关前，小明应将滑动变阻器的滑片P滑到________(选填“A”或“B”)端．(3)闭合开关后，若发现电压表指针向左偏转，说明电压表的____________．(4)正确连接电路后，电流表示数为0.2A，电压表示数如图17－3所示，则待测电阻的阻值为________Ω.图17－34．电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁．
