高中物理 第1章 第1、2节 电磁感应的发现　感应电流产生的条件学案 教科版选修3-2-教科版高二选修3-2物理学案VIP免费

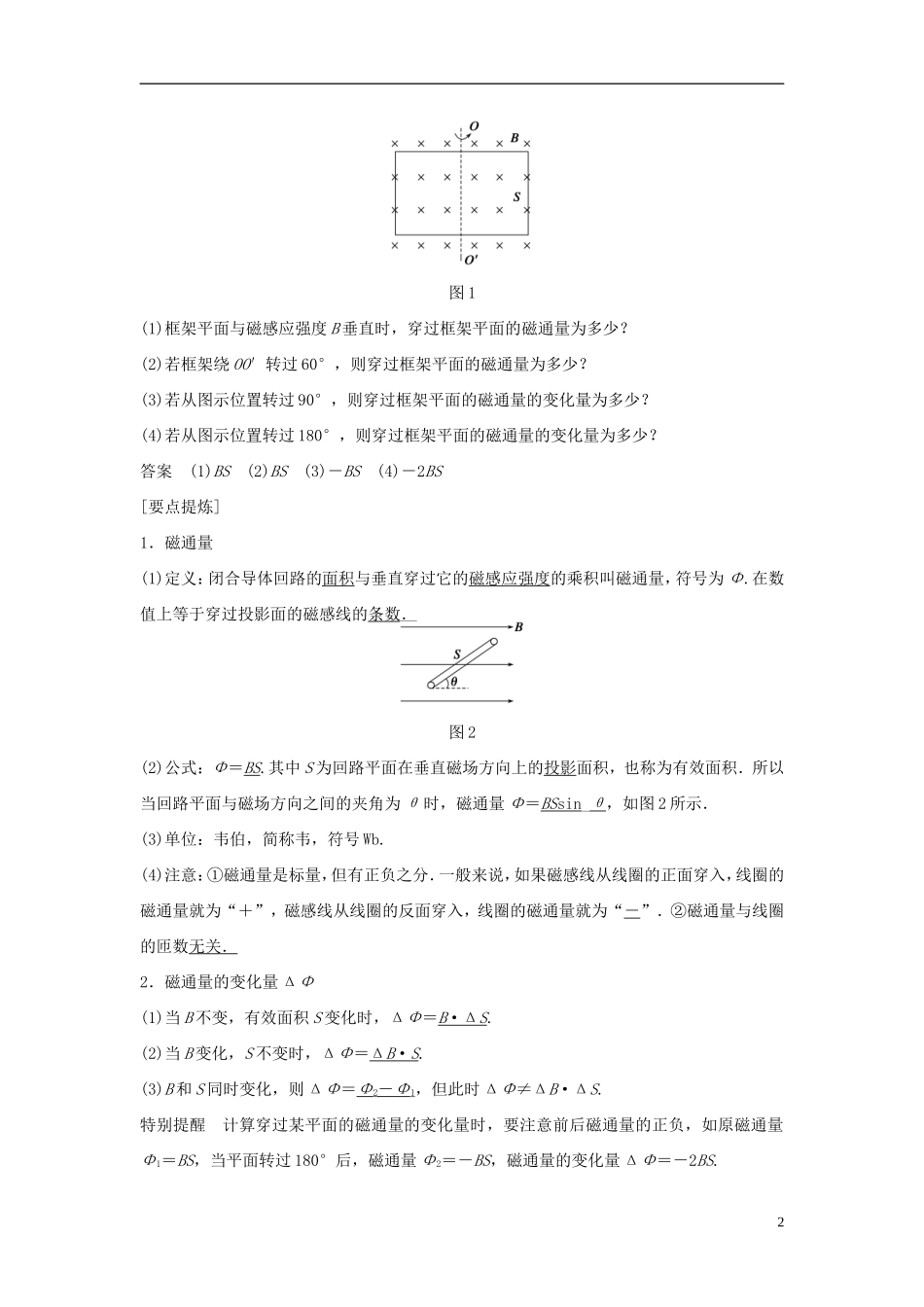

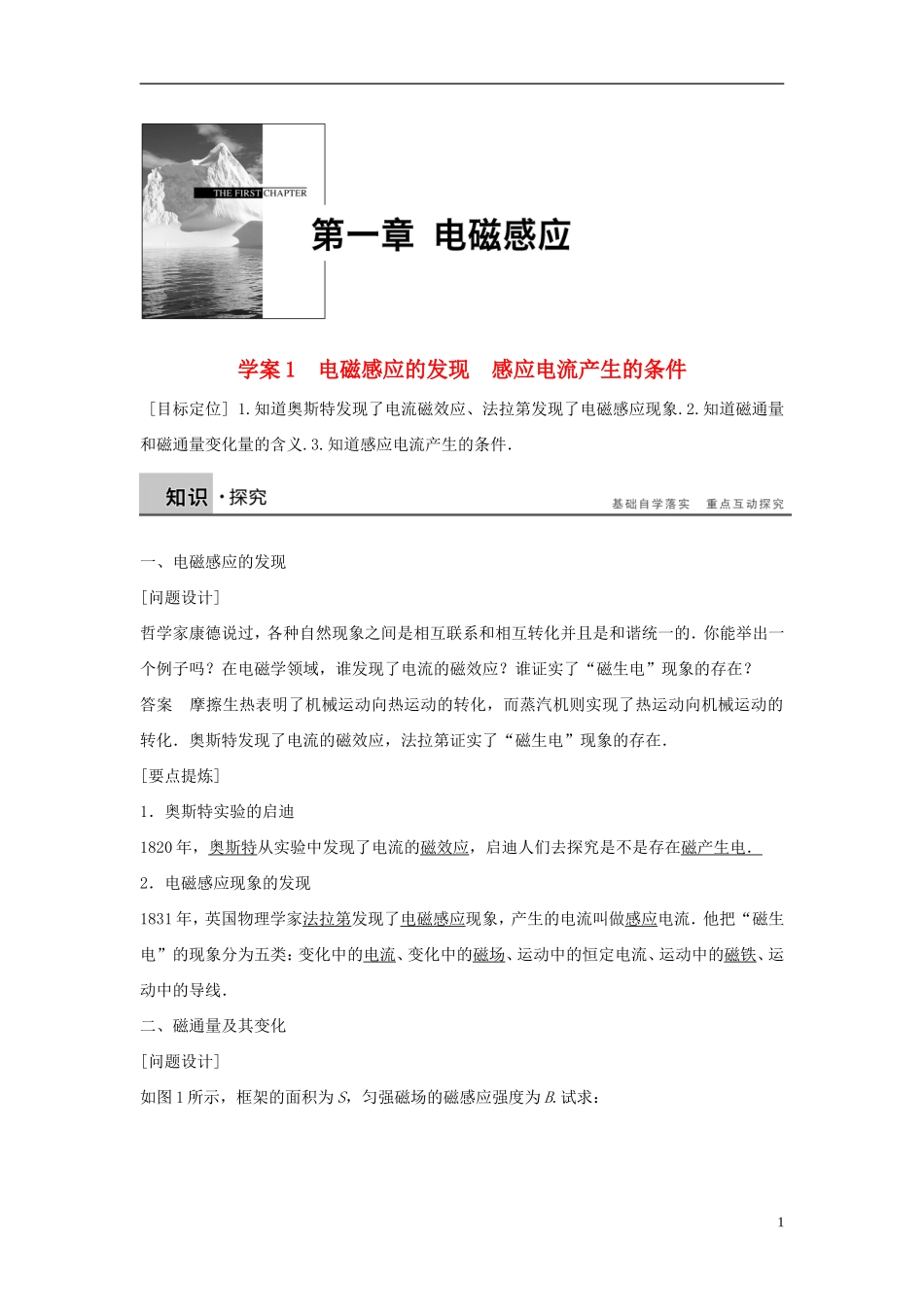

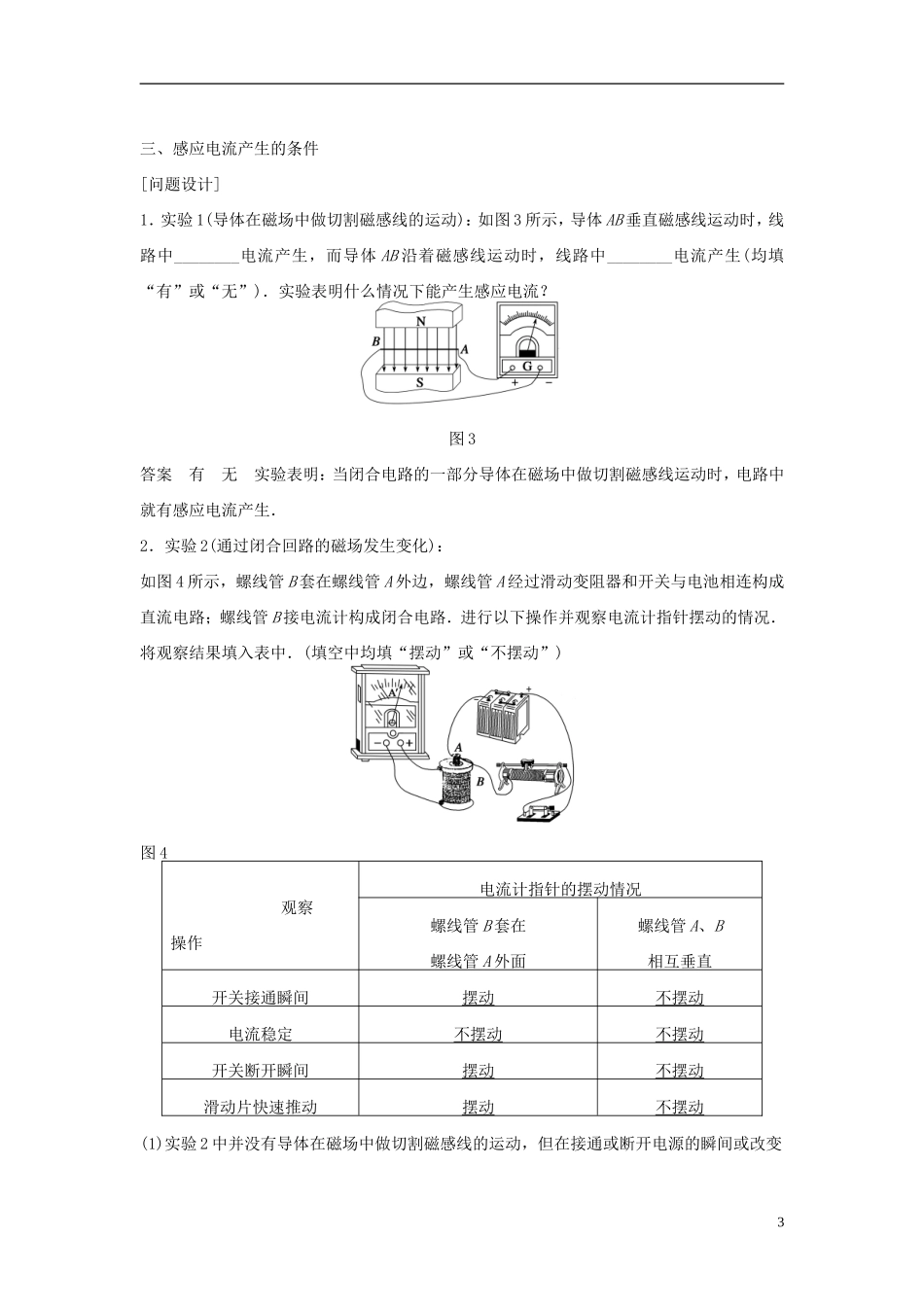

学案1电磁感应的发现感应电流产生的条件[目标定位]1.知道奥斯特发现了电流磁效应、法拉第发现了电磁感应现象.2.知道磁通量和磁通量变化量的含义.3.知道感应电流产生的条件．一、电磁感应的发现[问题设计]哲学家康德说过，各种自然现象之间是相互联系和相互转化并且是和谐统一的．你能举出一个例子吗？在电磁学领域，谁发现了电流的磁效应？谁证实了“磁生电”现象的存在？答案摩擦生热表明了机械运动向热运动的转化，而蒸汽机则实现了热运动向机械运动的转化．奥斯特发现了电流的磁效应，法拉第证实了“磁生电”现象的存在．[要点提炼]1．奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，启迪人们去探究是不是存在磁产生电．2．电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象，产生的电流叫做感应电流．他把“磁生电”的现象分为五类：变化中的电流、变化中的磁场、运动中的恒定电流、运动中的磁铁、运动中的导线．二、磁通量及其变化[问题设计]如图1所示，框架的面积为S，匀强磁场的磁感应强度为B.试求：1图1(1)框架平面与磁感应强度B垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量的变化量为多少？答案(1)BS(2)BS(3)－BS(4)－2BS[要点提炼]1．磁通量(1)定义：闭合导体回路的面积与垂直穿过它的磁感应强度的乘积叫磁通量，符号为Φ.在数值上等于穿过投影面的磁感线的条数．图2(2)公式：Φ＝BS.其中S为回路平面在垂直磁场方向上的投影面积，也称为有效面积．所以当回路平面与磁场方向之间的夹角为θ时，磁通量Φ＝BSsin_θ，如图2所示．(3)单位：韦伯，简称韦，符号Wb.(4)注意：①磁通量是标量，但有正负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．②磁通量与线圈的匝数无关．2．磁通量的变化量ΔΦ(1)当B不变，有效面积S变化时，ΔΦ＝B·ΔS.(2)当B变化，S不变时，ΔΦ＝ΔB·S.(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某平面的磁通量的变化量时，要注意前后磁通量的正负，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.2三、感应电流产生的条件[问题设计]1．实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中________电流产生，而导体AB沿着磁感线运动时，线路中________电流产生(均填“有”或“无”)．实验表明什么情况下能产生感应电流？图3答案有无实验表明：当闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流产生．2．实验2(通过闭合回路的磁场发生变化)：如图4所示，螺线管B套在螺线管A外边，螺线管A经过滑动变阻器和开关与电池相连构成直流电路；螺线管B接电流计构成闭合电路．进行以下操作并观察电流计指针摆动的情况．将观察结果填入表中．(填空中均填“摆动”或“不摆动”)图4观察操作电流计指针的摆动情况螺线管B套在螺线管A外面螺线管A、B相互垂直开关接通瞬间摆动不摆动电流稳定不摆动不摆动开关断开瞬间摆动不摆动滑动片快速推动摆动不摆动(1)实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间或改变3滑动变阻器的阻值时，B线圈中却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场发生变化也可以产生感应电流．(2)当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．(3)实验2两个线圈相互垂直放置时不能产生感应电流，这又说明什么？答案说明感应电流的产生，不在于磁场是否变化．3．试总结产生感应电流的条件．答案实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，...
