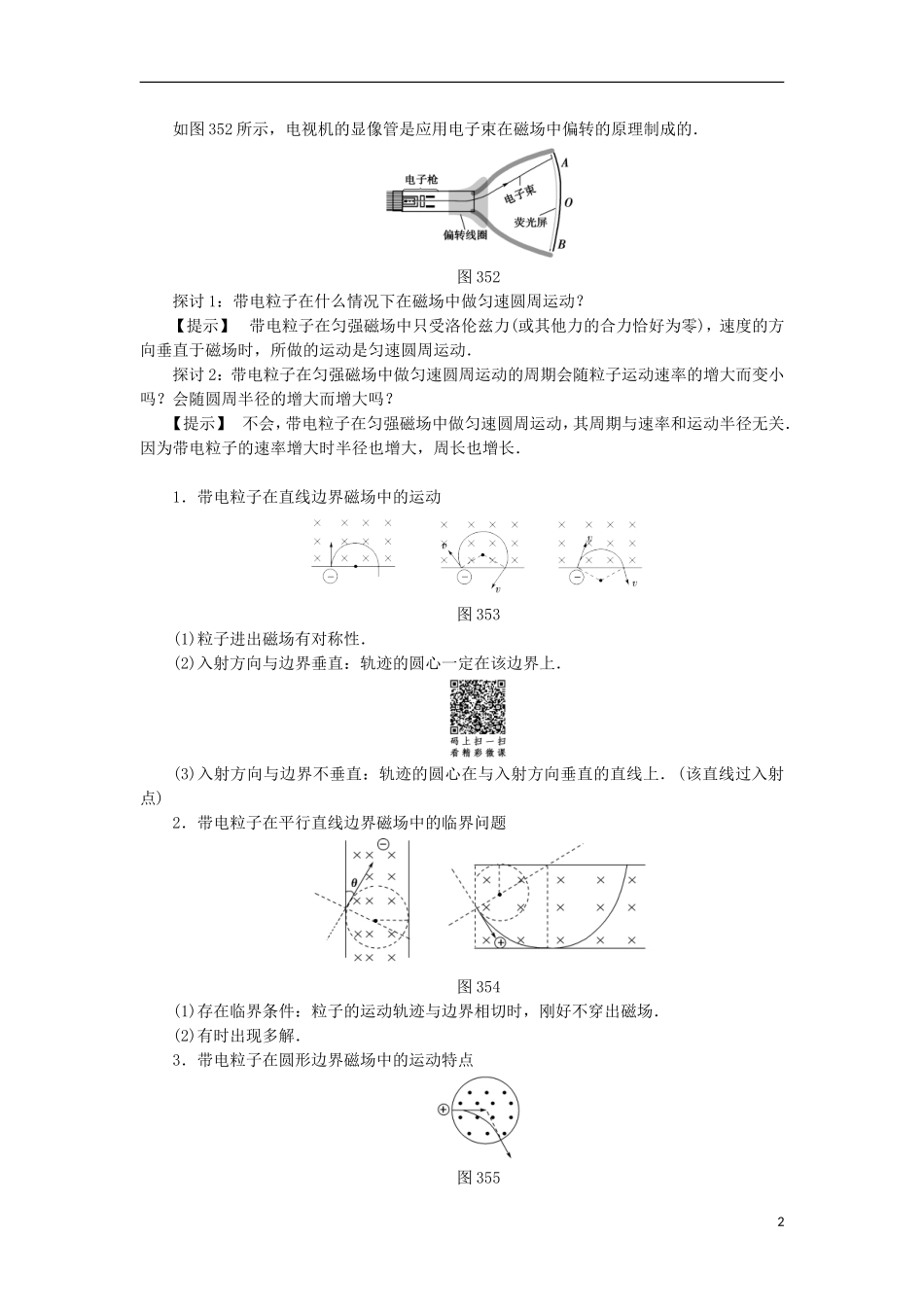

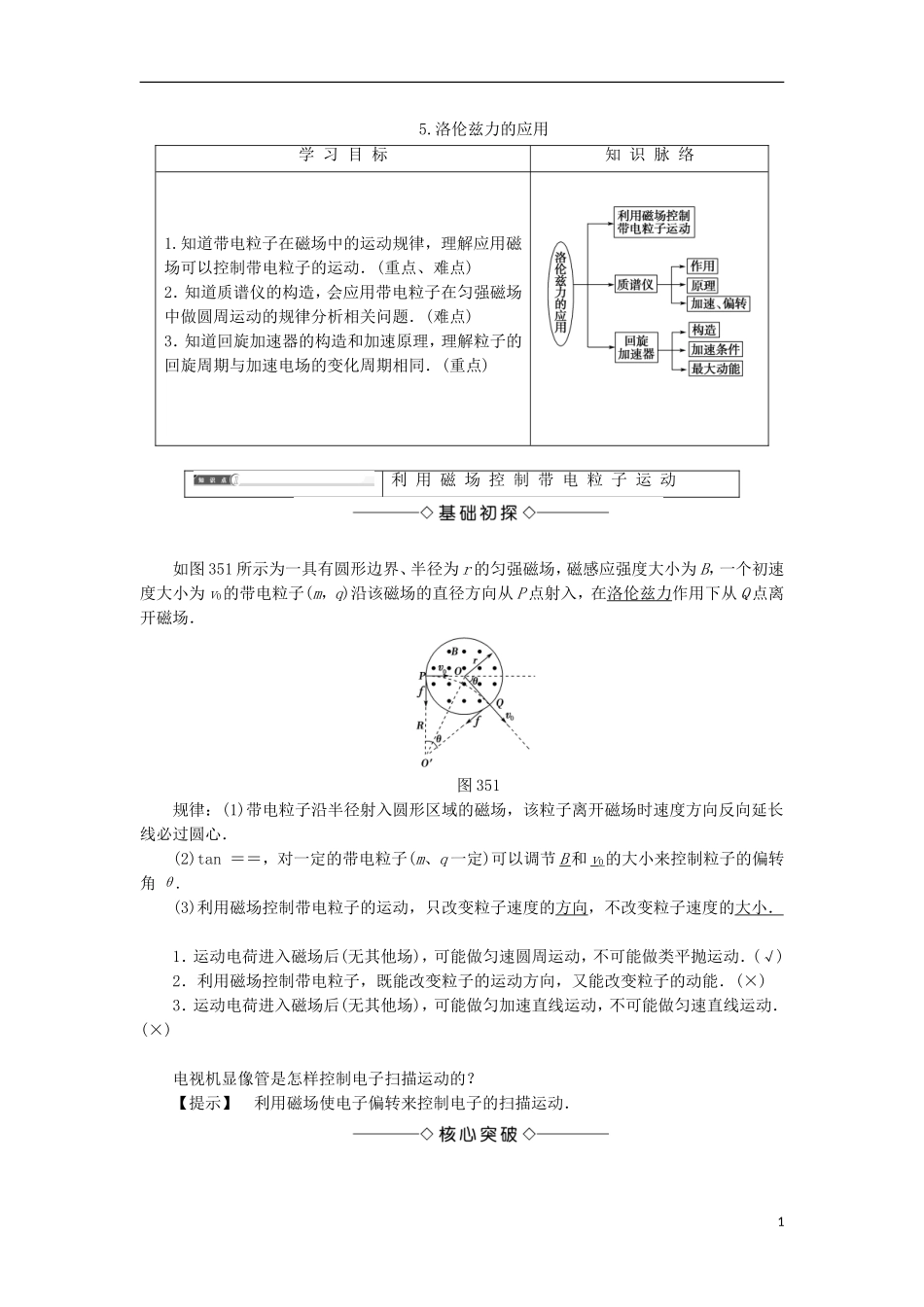

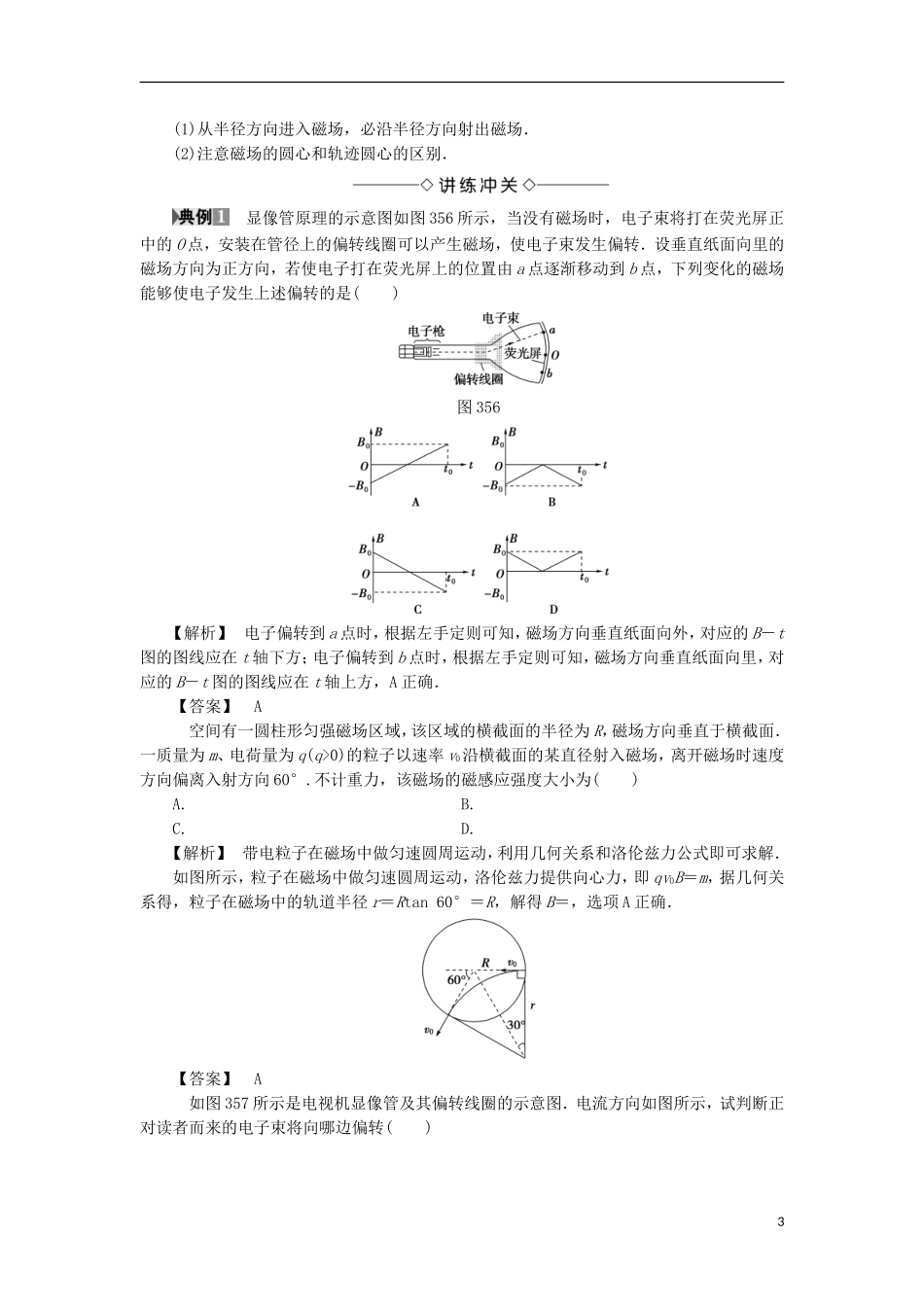

5.洛伦兹力的应用学习目标知识脉络1.知道带电粒子在磁场中的运动规律，理解应用磁场可以控制带电粒子的运动．(重点、难点)2．知道质谱仪的构造，会应用带电粒子在匀强磁场中做圆周运动的规律分析相关问题．(难点)3．知道回旋加速器的构造和加速原理，理解粒子的回旋周期与加速电场的变化周期相同．(重点)利用磁场控制带电粒子运动如图351所示为一具有圆形边界、半径为r的匀强磁场，磁感应强度大小为B，一个初速度大小为v0的带电粒子(m，q)沿该磁场的直径方向从P点射入，在洛伦兹力作用下从Q点离开磁场．图351规律：(1)带电粒子沿半径射入圆形区域的磁场，该粒子离开磁场时速度方向反向延长线必过圆心．(2)tan＝＝，对一定的带电粒子(m、q一定)可以调节B和v0的大小来控制粒子的偏转角θ.(3)利用磁场控制带电粒子的运动，只改变粒子速度的方向，不改变粒子速度的大小．1．运动电荷进入磁场后(无其他场)，可能做匀速圆周运动，不可能做类平抛运动．(√)2．利用磁场控制带电粒子，既能改变粒子的运动方向，又能改变粒子的动能．(×)3．运动电荷进入磁场后(无其他场)，可能做匀加速直线运动，不可能做匀速直线运动．(×)电视机显像管是怎样控制电子扫描运动的？【提示】利用磁场使电子偏转来控制电子的扫描运动．1如图352所示，电视机的显像管是应用电子束在磁场中偏转的原理制成的．图352探讨1：带电粒子在什么情况下在磁场中做匀速圆周运动？【提示】带电粒子在匀强磁场中只受洛伦兹力(或其他力的合力恰好为零)，速度的方向垂直于磁场时，所做的运动是匀速圆周运动．探讨2：带电粒子在匀强磁场中做匀速圆周运动的周期会随粒子运动速率的增大而变小吗？会随圆周半径的增大而增大吗？【提示】不会，带电粒子在匀强磁场中做匀速圆周运动，其周期与速率和运动半径无关．因为带电粒子的速率增大时半径也增大，周长也增长．1．带电粒子在直线边界磁场中的运动图353(1)粒子进出磁场有对称性．(2)入射方向与边界垂直：轨迹的圆心一定在该边界上．(3)入射方向与边界不垂直：轨迹的圆心在与入射方向垂直的直线上．(该直线过入射点)2．带电粒子在平行直线边界磁场中的临界问题图354(1)存在临界条件：粒子的运动轨迹与边界相切时，刚好不穿出磁场．(2)有时出现多解．3．带电粒子在圆形边界磁场中的运动特点图3552(1)从半径方向进入磁场，必沿半径方向射出磁场．(2)注意磁场的圆心和轨迹圆心的区别．显像管原理的示意图如图356所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，若使电子打在荧光屏上的位置由a点逐渐移动到b点，下列变化的磁场能够使电子发生上述偏转的是()图356【解析】电子偏转到a点时，根据左手定则可知，磁场方向垂直纸面向外，对应的B－t图的图线应在t轴下方；电子偏转到b点时，根据左手定则可知，磁场方向垂直纸面向里，对应的B－t图的图线应在t轴上方，A正确．【答案】A空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R，磁场方向垂直于横截面．一质量为m、电荷量为q(q>0)的粒子以速率v0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计重力，该磁场的磁感应强度大小为()A.B.C.D.【解析】带电粒子在磁场中做匀速圆周运动，利用几何关系和洛伦兹力公式即可求解．如图所示，粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，即qv0B＝m，据几何关系得，粒子在磁场中的轨道半径r＝Rtan60°＝R，解得B＝，选项A正确．【答案】A如图357所示是电视机显像管及其偏转线圈的示意图．电流方向如图所示，试判断正对读者而来的电子束将向哪边偏转()3图357A．向上B．向下C．向左D．向右【解析】由安培定则判断可知，O点磁场方向向下，再根据左手定则判断可知，电子在该处受到向左的洛伦兹力，偏转方向向左，选项C正确．【答案】C质谱仪质谱仪(1)作用常用来测定带电粒子的比荷(也叫荷质比)和分析同位素等．(2)原理图及特点如图358所示，S1与S2之间为加速电场；S2与S3之间的装置叫速度选择器，它要求E与B1垂直且E方向向右时，B1垂直纸面向外(若E反向，B1也必须反向)；S3...
