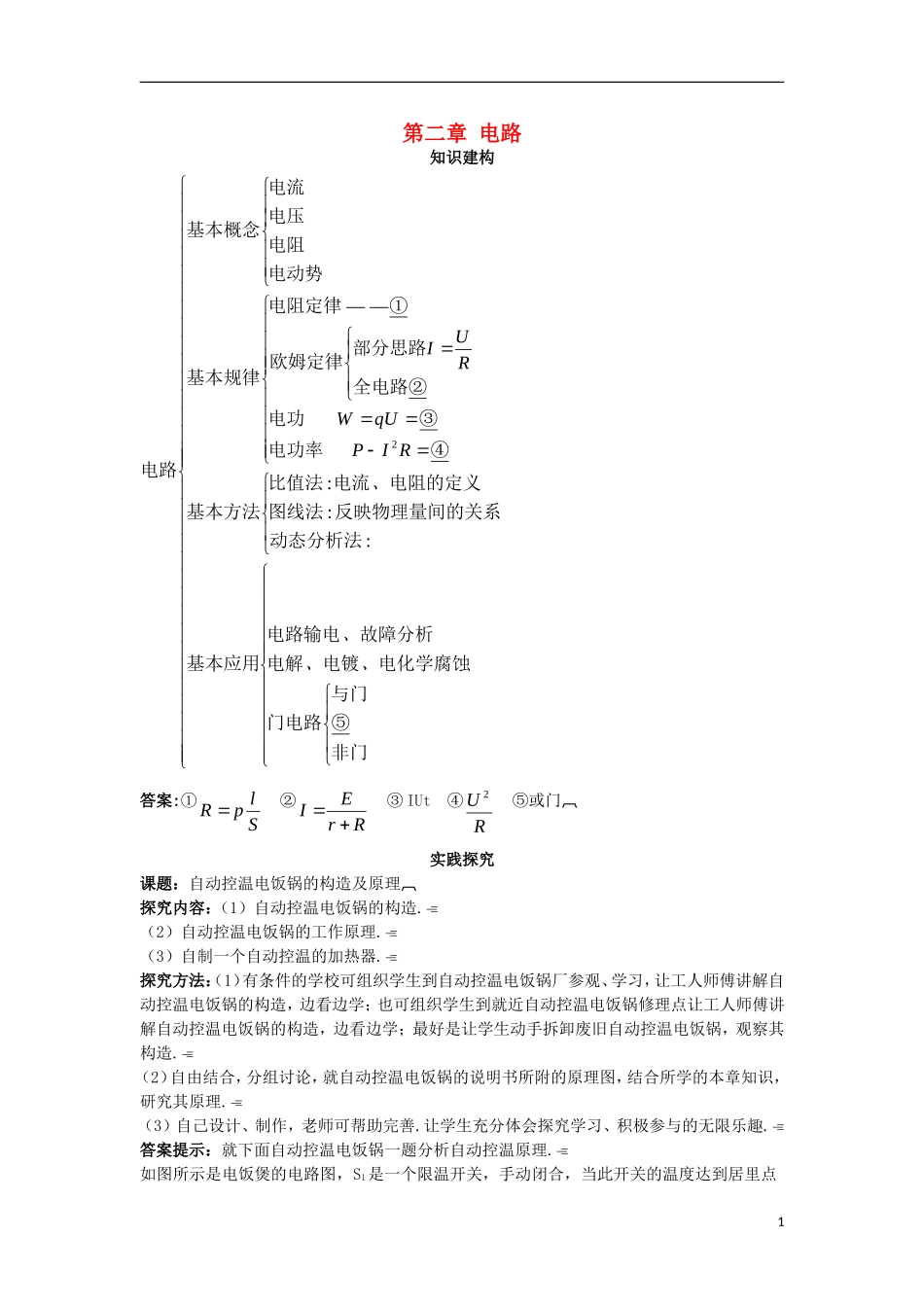

第二章电路知识建构非门⑤与门门电路电化学腐蚀电镀电解故障分析电路输电基本应用动态分析法反映物理量间的关系图线法电阻的定义电流比值法基本方法电功率电功全电路部分思路欧姆定律电阻定律基本规律电动势电阻电压电流基本概念电路、、、、RIPqUWRUI:::④③②①——2答案:①SlpR②RrEI③IUt④RU2⑤或门实践探究课题：自动控温电饭锅的构造及原理探究内容：（1）自动控温电饭锅的构造.（2）自动控温电饭锅的工作原理.（3）自制一个自动控温的加热器.探究方法：（1）有条件的学校可组织学生到自动控温电饭锅厂参观、学习，让工人师傅讲解自动控温电饭锅的构造，边看边学；也可组织学生到就近自动控温电饭锅修理点让工人师傅讲解自动控温电饭锅的构造，边看边学；最好是让学生动手拆卸废旧自动控温电饭锅，观察其构造.（2）自由结合，分组讨论，就自动控温电饭锅的说明书所附的原理图，结合所学的本章知识，研究其原理.（3）自己设计、制作，老师可帮助完善.让学生充分体会探究学习、积极参与的无限乐趣.答案提示：就下面自动控温电饭锅一题分析自动控温原理.如图所示是电饭煲的电路图，S1是一个限温开关，手动闭合，当此开关的温度达到居里点1（103℃）时会自动断开，S2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计.（1）根据电路分析，叙述电饭煲煮饭的全过程（包括加热和保温过程）.（2）简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗？（3）计算加热和保温两种状态下，电饭煲的消耗功率之比.解析：（1）电饭煲盛上食物后，接上电源，S2自动闭合，同时把手动开关S1关闭，这时黄灯短路，红灯亮，电饭煲处于加热状态，加热到80℃时，S2自动断开，S1仍闭合，待电饭煲中水烧干后，温度升高到103℃时，开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态，由于电饭煲散热，待温度下降至70℃时S2自动闭合，电饭煲重新处于加热状态，待上升到80℃时，又自动断开，电饭煲再次低于保温状态.（2）不能，因为只能将食物加热至80℃.（3）设电饭煲处于加热状态，消耗的功率为P1，则3221，RUP①代入数值：505005050022021P②电饭煲处于保温状态，消耗的功率为321222，RRUP，代入数值505005050050022022PP1∶P2=12∶1.2
