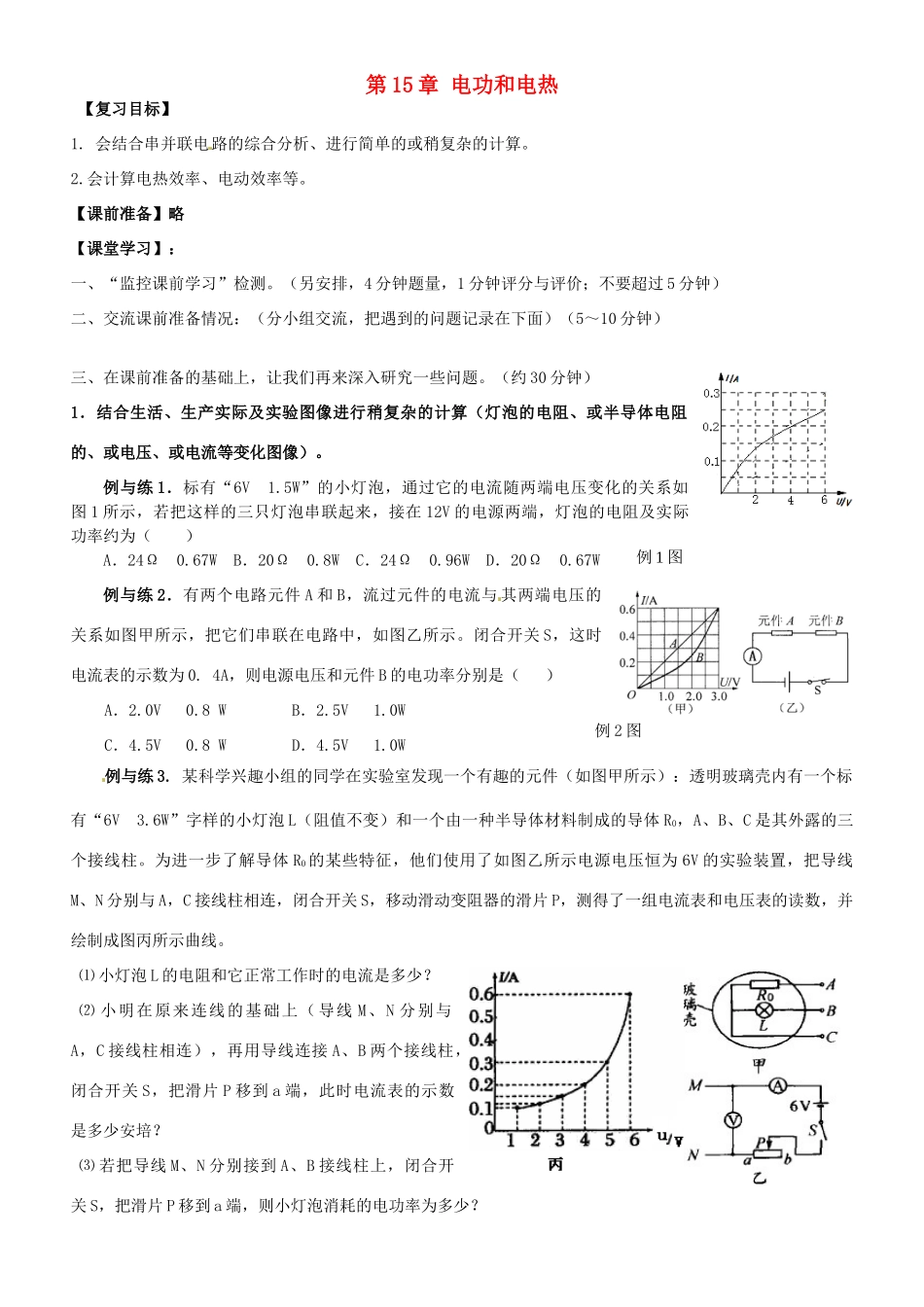

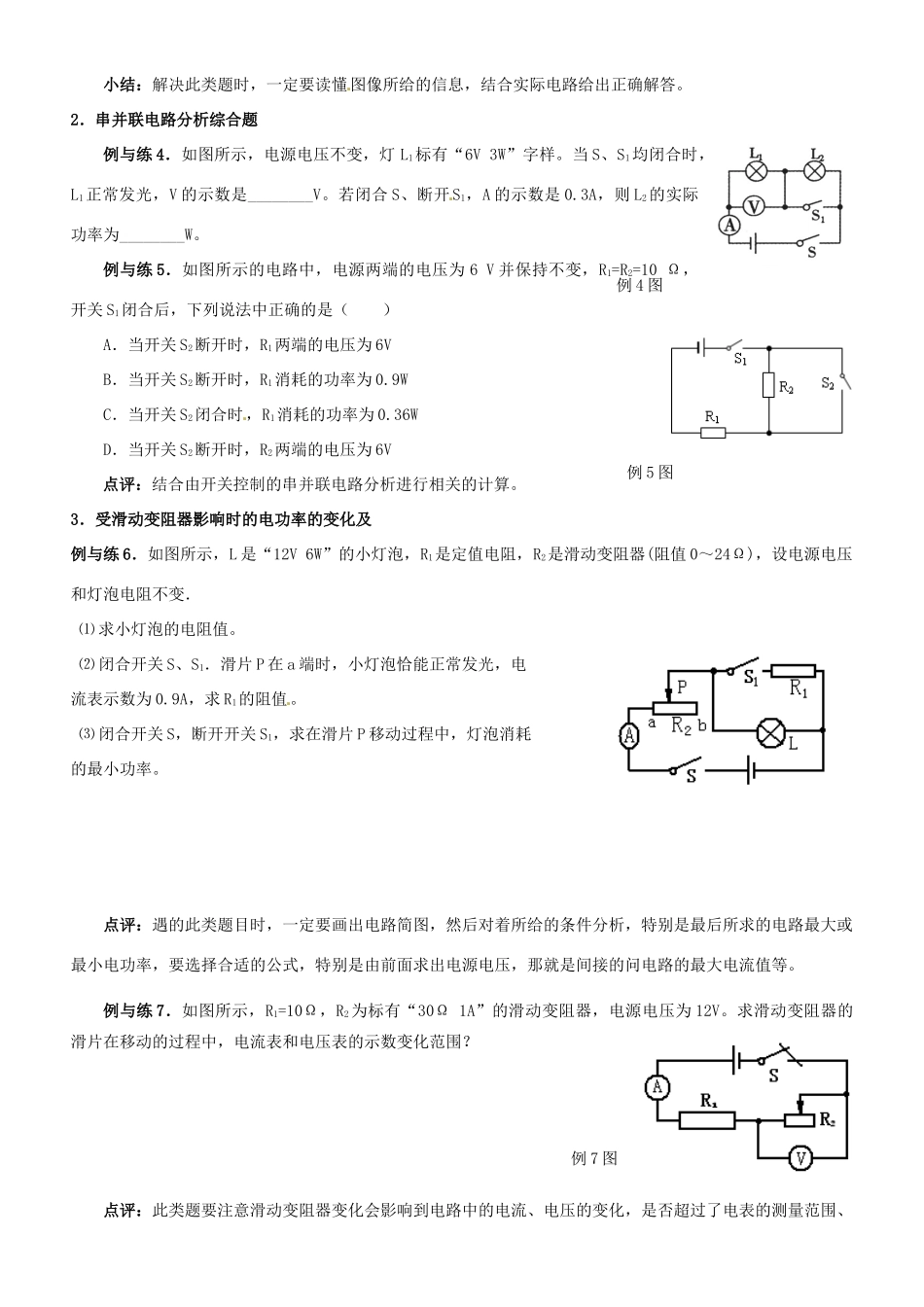

第15章电功和电热【复习目标】1.会结合串并联电路的综合分析、进行简单的或稍复杂的计算。2.会计算电热效率、电动效率等。【课前准备】略【课堂学习】：一、“监控课前学习”检测。（另安排，4分钟题量，1分钟评分与评价；不要超过5分钟）二、交流课前准备情况：（分小组交流，把遇到的问题记录在下面）（5～10分钟）三、在课前准备的基础上，让我们再来深入研究一些问题。（约30分钟）1．结合生活、生产实际及实验图像进行稍复杂的计算（灯泡的电阻、或半导体电阻的、或电压、或电流等变化图像）。例与练1．标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图1所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（）A．24Ω0.67WB．20Ω0.8WC．24Ω0.96WD．20Ω0.67W例与练2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示，把它们串联在电路中，如图乙所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V0.8WB．2.5V1.0WC．4.5V0.8WD．4.5V1.0W例与练3.某科学兴趣小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“6V3.6W”字样的小灯泡L（阻值不变）和一个由一种半导体材料制成的导体R0，A、B、C是其外露的三个接线柱。为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6V的实验装置，把导线M、N分别与A，C接线柱相连，闭合开关S，移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线。⑴小灯泡L的电阻和它正常工作时的电流是多少？⑵小明在原来连线的基础上（导线M、N分别与A，C接线柱相连），再用导线连接A、B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是多少安培？⑶若把导线M、N分别接到A、B接线柱上，闭合开关S，把滑片P移到a端，则小灯泡消耗的电功率为多少？例2图例1图小结：解决此类题时，一定要读懂图像所给的信息，结合实际电路给出正确解答。2．串并联电路分析综合题例与练4．如图所示，电源电压不变，灯L1标有“6V3W”字样。当S、S1均闭合时，L1正常发光，V的示数是________V。若闭合S、断开S1，A的示数是0.3A，则L2的实际功率为________W。例与练5．如图所示的电路中，电源两端的电压为6V并保持不变，R1=R2=10Ω，开关S1闭合后，下列说法中正确的是（）A．当开关S2断开时，R1两端的电压为6VB．当开关S2断开时，R1消耗的功率为0.9WC．当开关S2闭合时，R1消耗的功率为0.36WD．当开关S2断开时，R2两端的电压为6V点评：结合由开关控制的串并联电路分析进行相关的计算。3．受滑动变阻器影响时的电功率的变化及例与练6．如图所示，L是“12V6W”的小灯泡，R1是定值电阻，R2是滑动变阻器(阻值0～24Ω)，设电源电压和灯泡电阻不变．⑴求小灯泡的电阻值。⑵闭合开关S、S1．滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R1的阻值。⑶闭合开关S，断开开关S1，求在滑片P移动过程中，灯泡消耗的最小功率。点评：遇的此类题目时，一定要画出电路简图，然后对着所给的条件分析，特别是最后所求的电路最大或最小电功率，要选择合适的公式，特别是由前面求出电源电压，那就是间接的问电路的最大电流值等。例与练7．如图所示，R1=10Ω，R2为标有“30Ω1A”的滑动变阻器，电源电压为12V。求滑动变阻器的滑片在移动的过程中，电流表和电压表的示数变化范围？点评：此类题要注意滑动变阻器变化会影响到电路中的电流、电压的变化，是否超过了电表的测量范围、例5图例4图例7图R1R2AVS2S1S3及电学元件允许的最大电压或最大电流值等4．串、并联电路电压和电流的选取问题例与练8．现有两个小灯泡，上面分别标有“6V、1.2W”和“12V、6W”的字样。如果把这两个灯泡串联起来，为了使其中的一个灯泡持续正常发光，那么加在串联电路的总电压应该是（）A．9.4VB．10.8VC．18VD．27V例与练9．将标有“6V3W”和“6V6W”二灯泡串联起来，接在可调的电源两端，其中一个灯泡正常发光，另一灯泡不超过额定电压，则下列说法正确的是：（）A、电源电压是12VB、电路的总电流是1.5AC、电路的总功率是9WD、...
