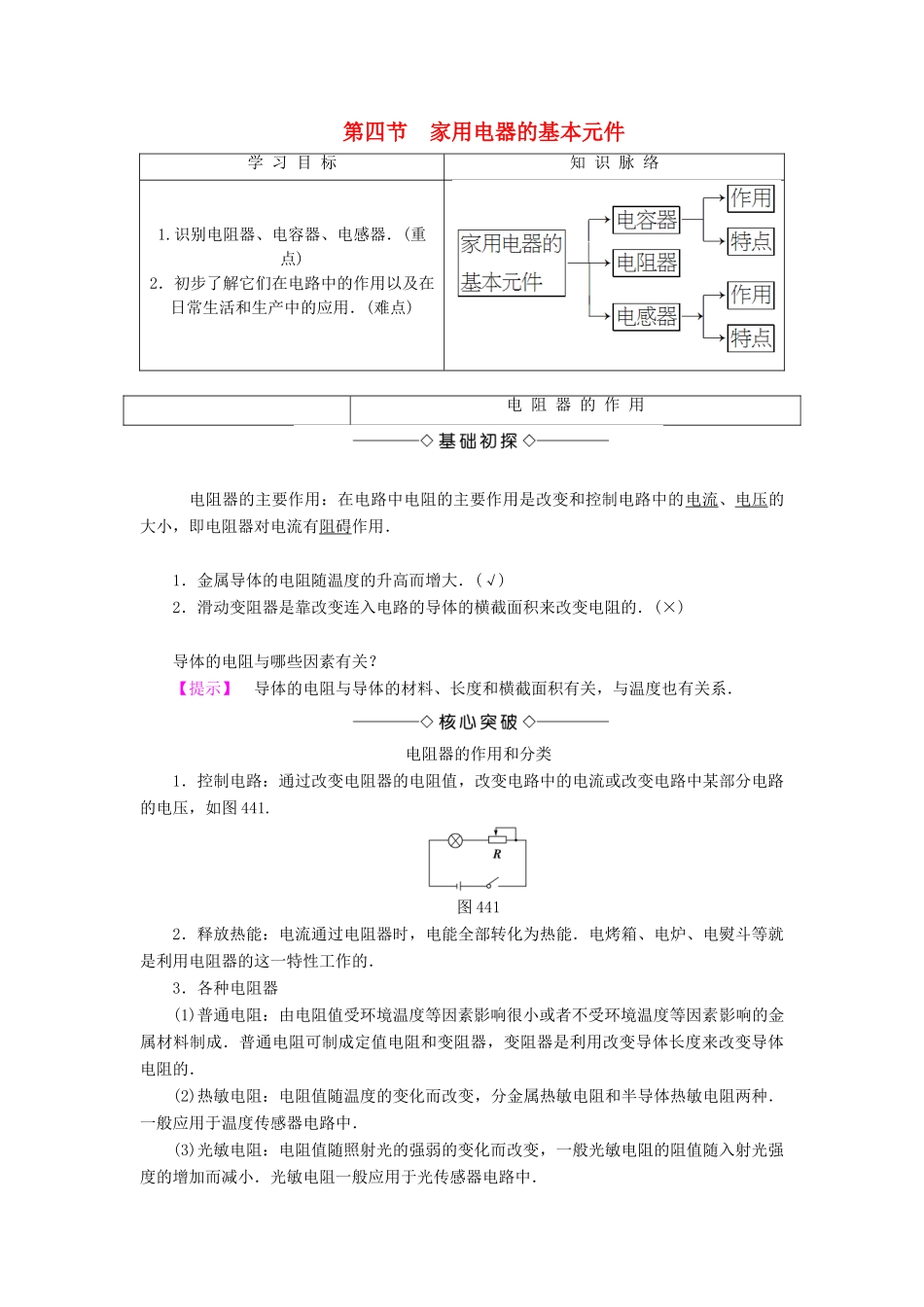

第四节家用电器的基本元件学习目标知识脉络1.识别电阻器、电容器、电感器．(重点)2．初步了解它们在电路中的作用以及在日常生活和生产中的应用．(难点)电阻器的作用电阻器的主要作用：在电路中电阻的主要作用是改变和控制电路中的电流、电压的大小，即电阻器对电流有阻碍作用．1．金属导体的电阻随温度的升高而增大．(√)2．滑动变阻器是靠改变连入电路的导体的横截面积来改变电阻的．(×)导体的电阻与哪些因素有关？【提示】导体的电阻与导体的材料、长度和横截面积有关，与温度也有关系．电阻器的作用和分类1．控制电路：通过改变电阻器的电阻值，改变电路中的电流或改变电路中某部分电路的电压，如图441.图4412．释放热能：电流通过电阻器时，电能全部转化为热能．电烤箱、电炉、电熨斗等就是利用电阻器的这一特性工作的．3．各种电阻器(1)普通电阻：由电阻值受环境温度等因素影响很小或者不受环境温度等因素影响的金属材料制成．普通电阻可制成定值电阻和变阻器，变阻器是利用改变导体长度来改变导体电阻的．(2)热敏电阻：电阻值随温度的变化而改变，分金属热敏电阻和半导体热敏电阻两种．一般应用于温度传感器电路中．(3)光敏电阻：电阻值随照射光的强弱的变化而改变，一般光敏电阻的阻值随入射光强度的增加而减小．光敏电阻一般应用于光传感器电路中．(4)压敏电阻：电阻值随电压的变化而变化．1．关于导体的电阻及导电性能(电阻率)的说法中，正确的是()【导学号：75392129】A．导体对电流的阻碍作用叫导体的电阻，因此只有导体有电流通过时，才具有电阻B．由R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．以上说法均不对【解析】导体对电流的阻碍作用叫做导体的电阻，它只跟导体的几何形状和材料性质有关，跟导体是否通电及通电电流的大小无关．导电性能(电阻率)的大小和导体几何形状无关，只跟材料性质和温度有关．所以选D.【答案】D2．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个白炽灯串联使用，电灯还和一只开关并联，然后再接到市电上(如图442所示)，下列说法正确的是()图442A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，电灯熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，电灯发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热功率减小D．开关断开时，电灯发光，可供在焊接时照明使用，消耗总功率不变【解析】开关接通将灯泡短路，电灯熄灭，电路中总阻值减小，由P＝知，电路的总电功率增大，A对，B错．开关断开时，电灯发光，电路中总阻值较大，由P＝知，电路的总电功率减小，电烙铁发热功率减小，C、D错．【答案】A3．用功率2kW的电炉把2kg水从20℃加热到100℃，如电炉的效率为30%，需要多少时间？已知水的比热为4.2×103J/(kg·℃)．【解析】根据加热水所需吸收的热与电流产生的热量，由热平衡方程即得2kg水从20℃加热至100℃需吸热：Q1＝cmΔt电炉在时间t内放出的有效热量为Q2＝η·Pt由Q1＝Q2，即：cmΔt＝η·Pt得加热时间t＝＝s＝1120s.【答案】1120s.电容器和电感器1．电容器(1)组成：电容器由互相靠近而又彼此绝缘的两个导体组成．(2)作用：能够把外部电路的电能储存在电容器内部的电场中．(3)在电路中的功效：直流电不能通过电容器，交流电能通过电容器，交流电的频率越低，电流的通过能力越低．2．电感器(1)组成：由导线绕成的各种形状的线圈．(2)作用：能够把外部电路的电能储存在电感器内部的磁场中．(3)在电路中的功效：电感器对交流电有阻碍作用，直流电能通过电感器．交流电的频率越高，阻碍作用越明显．1．电容器可以用来储存电荷．(√)2．电感器对直流电、交流电都没有阻碍作用．(×)电容器是互相靠近而彼此绝缘的两个导体组成，交流电是怎样通过电容器的？【提示】交流电能通过电容器是电容器不断地充电、放电的结果．1．电容器(1)电容器(如图)：电容器是一种能容纳电荷的容器．由两个彼此绝缘且靠近的导体组成．平行板电容器由两个正对的金属板——极板和置于两板之间的绝缘...
