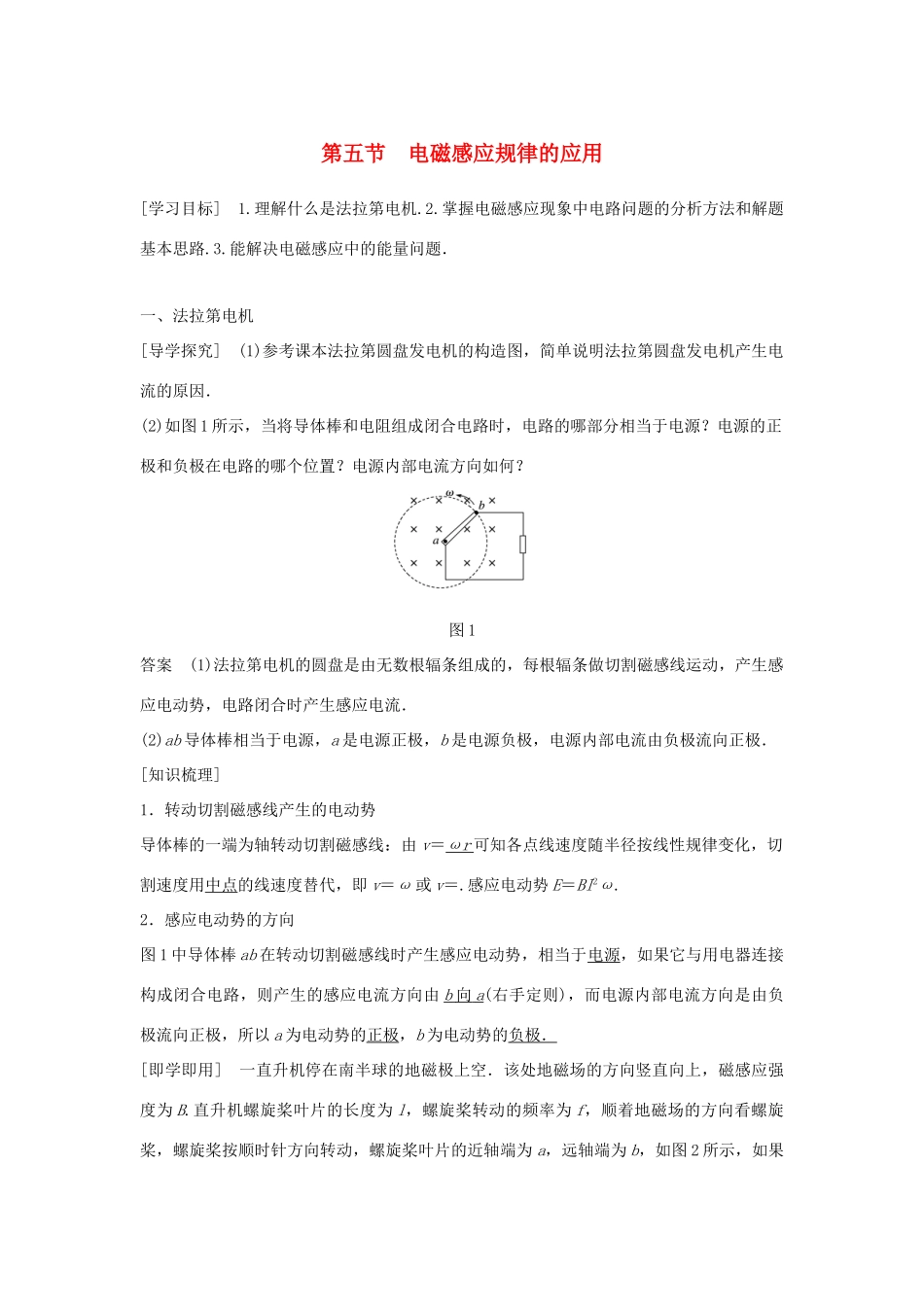

第五节电磁感应规律的应用[学习目标]1.理解什么是法拉第电机.2.掌握电磁感应现象中电路问题的分析方法和解题基本思路.3.能解决电磁感应中的能量问题．一、法拉第电机[导学探究](1)参考课本法拉第圆盘发电机的构造图，简单说明法拉第圆盘发电机产生电流的原因．(2)如图1所示，当将导体棒和电阻组成闭合电路时，电路的哪部分相当于电源？电源的正极和负极在电路的哪个位置？电源内部电流方向如何？图1答案(1)法拉第电机的圆盘是由无数根辐条组成的，每根辐条做切割磁感线运动，产生感应电动势，电路闭合时产生感应电流．(2)ab导体棒相当于电源，a是电源正极，b是电源负极，电源内部电流由负极流向正极．[知识梳理]1．转动切割磁感线产生的电动势导体棒的一端为轴转动切割磁感线：由v＝ωr可知各点线速度随半径按线性规律变化，切割速度用中点的线速度替代，即v＝ω或v＝.感应电动势E＝Bl2ω.2．感应电动势的方向图1中导体棒ab在转动切割磁感线时产生感应电动势，相当于电源，如果它与用电器连接构成闭合电路，则产生的感应电流方向由b向a(右手定则)，而电源内部电流方向是由负极流向正极，所以a为电动势的正极，b为电动势的负极．[即学即用]一直升机停在南半球的地磁极上空．该处地磁场的方向竖直向上，磁感应强度为B.直升机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动，螺旋桨叶片的近轴端为a，远轴端为b，如图2所示，如果忽略a到转轴中心线的距离，每个叶片中的感应电动势E＝________，且a点电势________b点电势(填“高于”或“低于”)．图2答案πfl2B低于二、电磁感应中的能量转化[导学探究](1)如图3所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻，一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下，导轨和金属杆的电阻可忽略不计，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．试在同一图中画出该电路的侧视图和金属杆ab的受力分析图．图3(2)电磁感应现象中的“阻碍”就是能量守恒的具体体现，在这种“阻碍”的过程中，其他形式的能转化为电能．分析上图金属杆下滑过程中的何种形式的能转化为电能？还可能有哪几种形式的能量转化？答案(1)如图所示(2)金属杆在下滑过程中金属杆的重力势能转化为电能，如果金属杆的速度增大，金属杆的重力势能还有一部分转化为金属杆的动能．[知识梳理]在电磁感应现象中，产生感应电动势的那部分导体相当于电源．如果电路闭合，电路中会产生感应电流，而导体又处在磁场中，因此导体将受到安培力的作用，如图4所示．导体ab向右运动，会产生由b流向a的感应电流，在磁场中，通电导体ab要受到向左的安培力作用．图4电磁感应现象中产生的电能是通过克服安培力做功转化而来的．克服安培力做了多少功，就有多少电能产生，而这些电能又通过电流做功而转化为其他形式的能．因此，电磁感应现象符合能量守恒定律．[即学即用]如图5所示，匀强磁场方向竖直向下，磁感应强度为B.正方形金属框abcd可绕光滑轴OO′转动，边长为L，总电阻为R，ab边质量为m，其他三边质量不计，现将abcd拉至水平位置，并由静止释放，经一定时间到达竖直位置，ab边的速度大小为v，则在金属框内产生的热量大小等于________．图5答案mgL－mv2一、电磁感应中的电路问题电磁感应问题常与电路知识综合考查，解决此类问题的基本方法是：(1)明确哪部分电路或导体产生感应电动势，该电路或导体就相当于电源，其他部分是外电路．(2)画等效电路图，分清内、外电路．(3)用法拉第电磁感应定律E＝n或E＝BLv确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．在等效电源内部，电流方向从负极指向正极．(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解．例1固定在匀强磁场中的正方形导线框abcd边长为L，其中ab是一段电阻为R的均匀电阻丝，其余三边均为电阻可以忽略的铜线．磁感应强度为B，方向垂直纸面向里．现有一段与ab段的材料、粗细...
