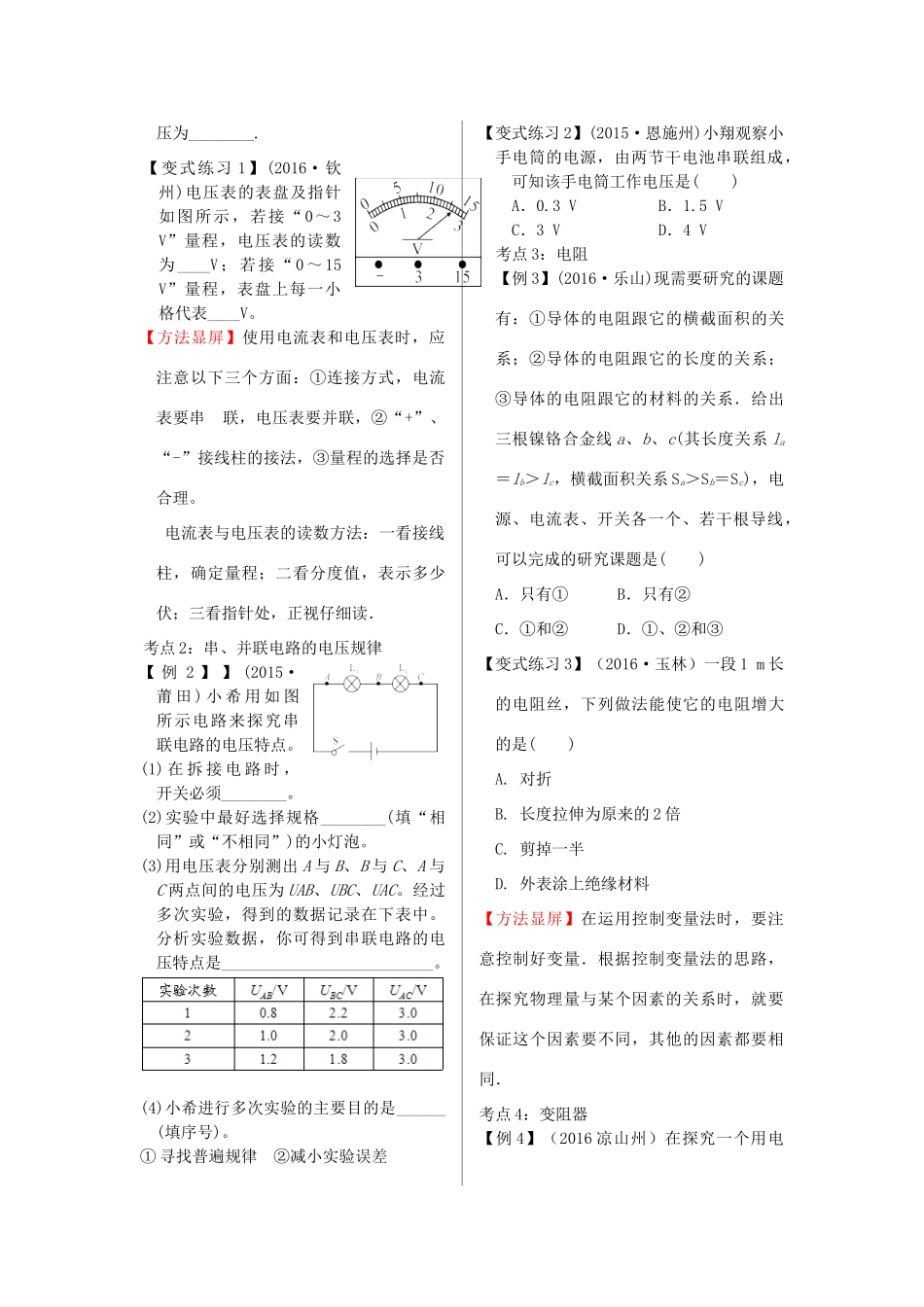

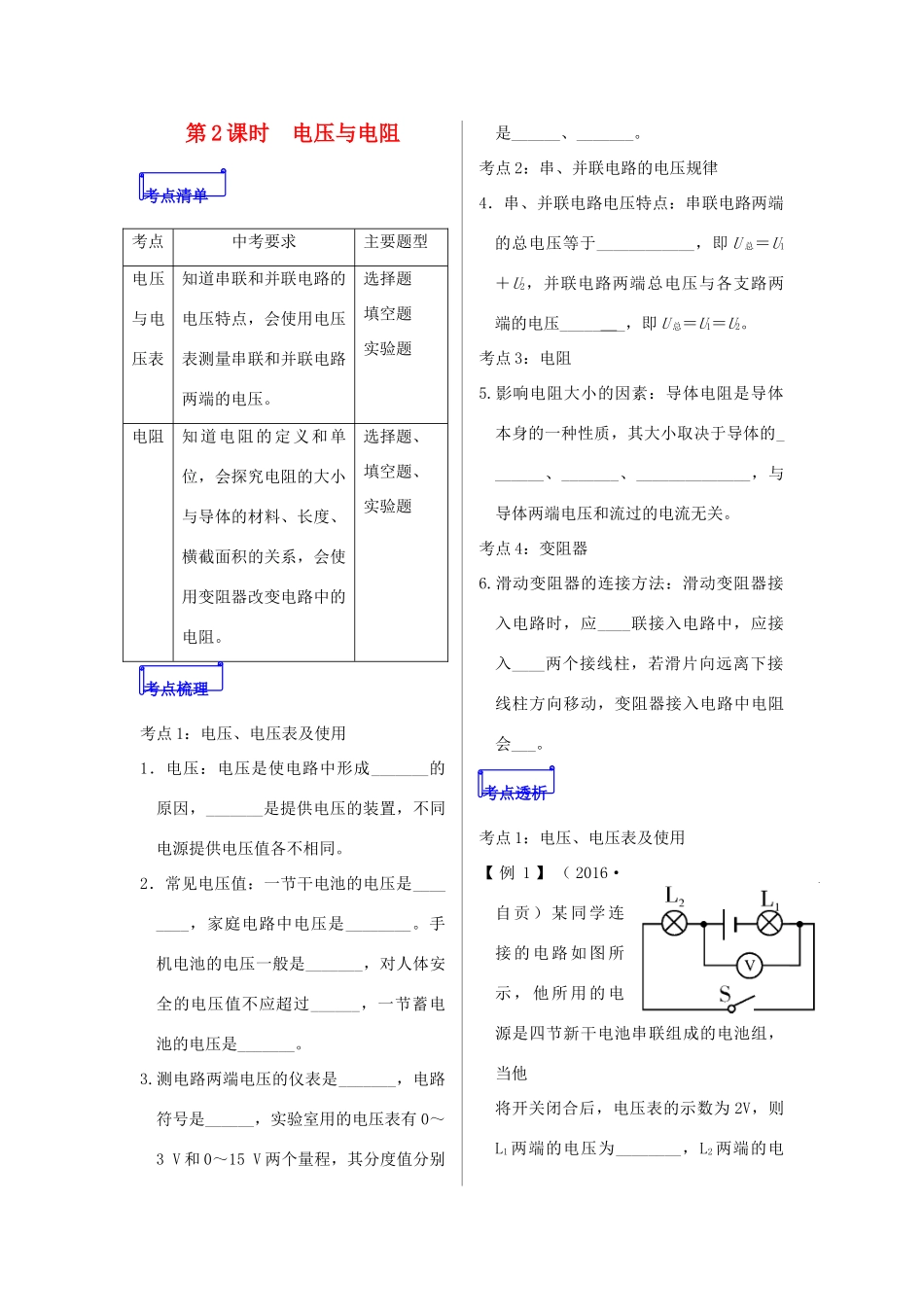

第2课时电压与电阻考点中考要求主要题型电压与电压表知道串联和并联电路的电压特点，会使用电压表测量串联和并联电路两端的电压。选择题填空题实验题电阻知道电阻的定义和单位，会探究电阻的大小与导体的材料、长度、横截面积的关系，会使用变阻器改变电路中的电阻。选择题、填空题、实验题考点1：电压、电压表及使用1．电压：电压是使电路中形成_______的原因，_______是提供电压的装置，不同电源提供电压值各不相同。2．常见电压值：一节干电池的电压是________，家庭电路中电压是________。手机电池的电压一般是_______，对人体安全的电压值不应超过______，一节蓄电池的电压是_______。3.测电路两端电压的仪表是_______，电路符号是______，实验室用的电压表有0～3V和0～15V两个量程，其分度值分别是______、_______。考点2：串、并联电路的电压规律4．串、并联电路电压特点：串联电路两端的总电压等于____________，即U总＝U1＋U2，并联电路两端总电压与各支路两端的电压______，即U总＝U1＝U2。考点3：电阻5.影响电阻大小的因素：导体电阻是导体本身的一种性质，其大小取决于导体的_______、_______、______________，与导体两端电压和流过的电流无关。考点4：变阻器6.滑动变阻器的连接方法：滑动变阻器接入电路时，应____联接入电路中，应接入____两个接线柱，若滑片向远离下接线柱方向移动，变阻器接入电路中电阻会___。考点1：电压、电压表及使用【例1】（2016·自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为________，L2两端的电考点透析考点清单考点梳理压为________.【变式练习1】(2016·钦州)电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为____V；若接“0～15V”量程，表盘上每一小格代表____V。【方法显屏】使用电流表和电压表时，应注意以下三个方面：①连接方式，电流表要串联，电压表要并联，②“+”、“-”接线柱的接法，③量程的选择是否合理。电流表与电压表的读数方法：一看接线柱，确定量程；二看分度值，表示多少伏；三看指针处，正视仔细读．考点2：串、并联电路的电压规律【例2】】(2015·莆田)小希用如图所示电路来探究串联电路的电压特点。(1)在拆接电路时，开关必须________。(2)实验中最好选择规格________(填“相同”或“不相同”)的小灯泡。(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是__________________________。(4)小希进行多次实验的主要目的是______(填序号)。①寻找普遍规律②减小实验误差【变式练习2】(2015·恩施州)小翔观察小手电筒的电源，由两节干电池串联组成，可知该手电筒工作电压是()A．0.3VB．1.5VC．3VD．4V考点3：电阻【例3】(2016·乐山)现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c(其长度关系la＝lb＞lc，横截面积关系Sa＞Sb＝Sc)，电源、电流表、开关各一个、若干根导线，可以完成的研究课题是()A．只有①B．只有②C．①和②D．①、②和③【变式练习3】（2016·玉林）一段1m长的电阻丝，下列做法能使它的电阻增大的是()A.对折B.长度拉伸为原来的2倍C.剪掉一半D.外表涂上绝缘材料【方法显屏】在运用控制变量法时，要注意控制好变量．根据控制变量法的思路，在探究物理量与某个因素的关系时，就要保证这个因素要不同，其他的因素都要相同．考点4：变阻器【例4】（2016凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是()A.将导线K的a端移至接线柱AB.将导线M的c端移至接线柱BC.将导线M的c端移至接线柱DD.将导线L的b端移至接线柱D【变式练习4】(2016·新疆)如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是()【方法显屏】滑动变阻...
