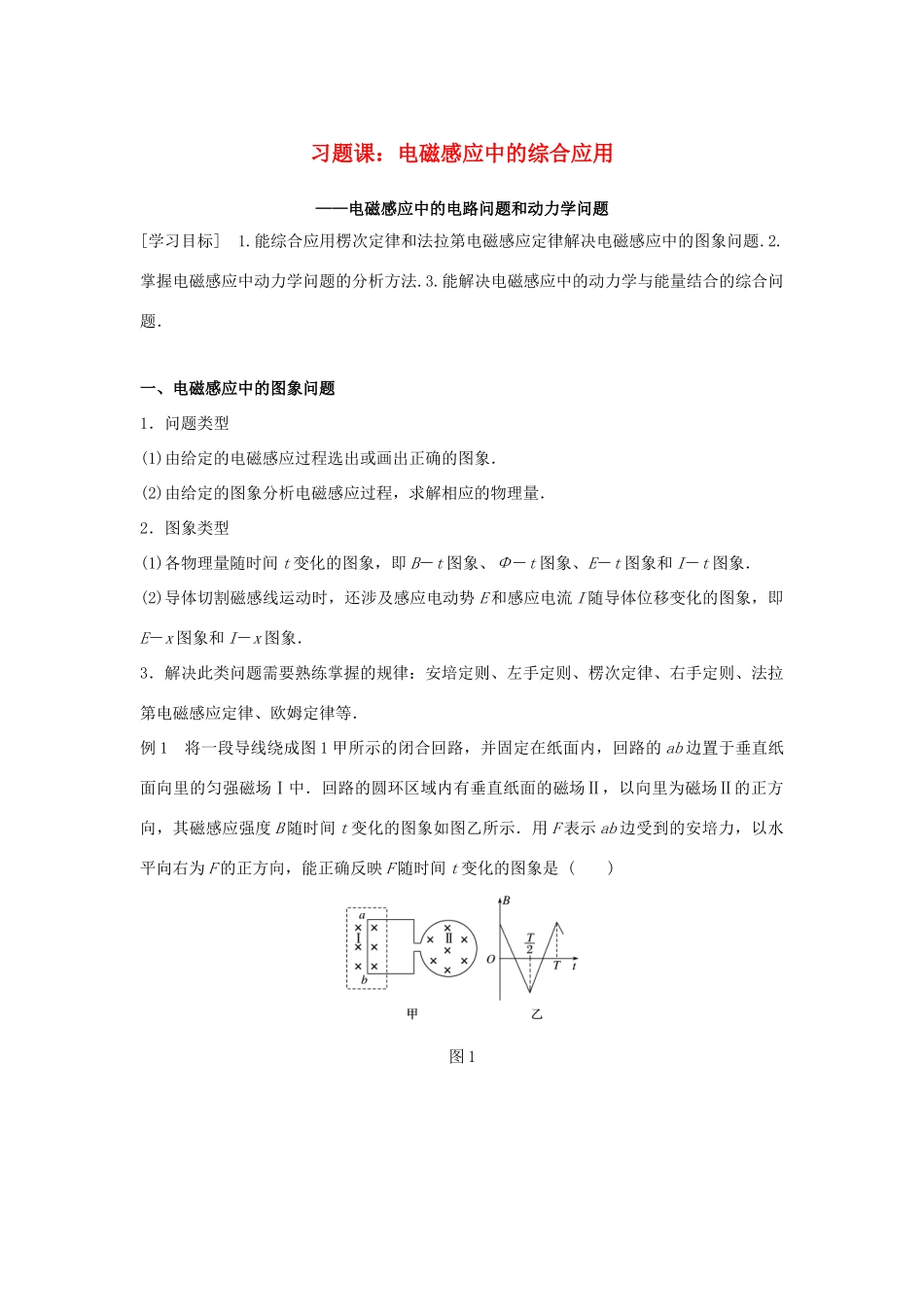

习题课：电磁感应中的综合应用——电磁感应中的电路问题和动力学问题[学习目标]1.能综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图象问题.2.掌握电磁感应中动力学问题的分析方法.3.能解决电磁感应中的动力学与能量结合的综合问题．一、电磁感应中的图象问题1．问题类型(1)由给定的电磁感应过程选出或画出正确的图象．(2)由给定的图象分析电磁感应过程，求解相应的物理量．2．图象类型(1)各物理量随时间t变化的图象，即B－t图象、Φ－t图象、E－t图象和I－t图象．(2)导体切割磁感线运动时，还涉及感应电动势E和感应电流I随导体位移变化的图象，即E－x图象和I－x图象．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．例1将一段导线绕成图1甲所示的闭合回路，并固定在纸面内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是()图1答案B解析由题图乙可知0～时间内，磁感应强度随时间线性变化，即＝k(k是一个常数)，圆环的面积S不变，由E＝＝可知圆环中产生的感应电动势大小不变，则回路中的感应电流大小不变，ab边受到的安培力大小不变，从而可排除选项C、D；0～时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，故选项A错误，B正确．本类题目线圈面积不变而磁场发生变化，可根据E＝nS判断E的大小及变化，其中为B－t图象的斜率，且斜率正、负变化时对应电流的方向发生变化．例2如图2所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xOy平面(纸面)向里．具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合．令线框从t＝0时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流i(取逆时针方向的电流为正)随时间t的变化图象正确的是()图2答案D解析因为线框做匀加速直线运动，所以感应电动势为E＝Blv＝Blat，因此感应电流大小与时间成正比，由楞次定律可知电流方向为顺时针．二、电磁感应中的动力学问题1．电磁感应中产生的感应电流在磁场中将受到安培力作用，所以电磁感应问题往往与力学问题联系在一起，处理此类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的感应电流的大小和方向．(3)分析研究导体受力情况(包括安培力)．(4)列动力学方程或平衡方程求解．2．两种状态处理(1)导体处于平衡状态——静止或匀速直线运动状态．处理方法：根据平衡条件——合力等于零列式分析．(2)导体处于非平衡状态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．例3如图3甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻，一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图3(1)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；(2)求在下滑过程中，ab杆可以达到的速度最大值．答案(1)gsinθ－(2)解析(1)如图所示，ab杆受重力mg，竖直向下；支持力FN，垂直于斜面向上；安培力F安，沿斜面向上．当ab杆的速度大小为v时，感应电动势E＝BLv，此时电路中的电流I＝＝ab杆受到安培力F安＝BIL＝根据牛顿第二定律，有mgsinθ－F安＝ma联立解得a＝gsinθ－.(2)当a＝0时，ab杆有最大速度：vm＝.电磁感应现象中涉及到具有收尾速度的力学问题时，关键是做好受力情况和运动情况的动态分析：→→→→→→周而复始地循环，达到最终状态时，加速度等于零，导体达到稳定运动状态，即平衡状态根据平衡条件建立方程，所求解的收尾速度也是导体运动的最大速度．针对训练(多选)如图4所示，MN和PQ是两根互相...
