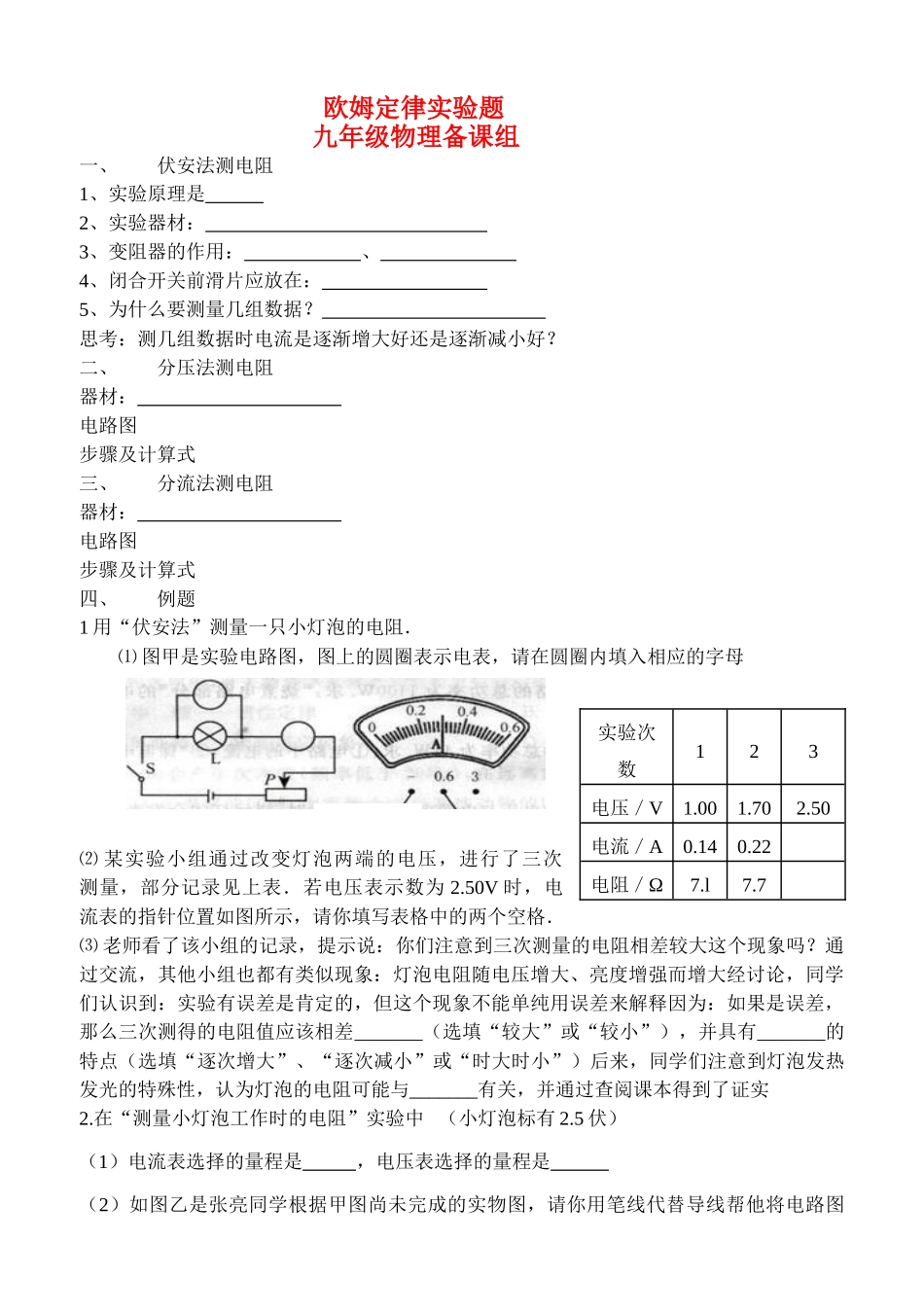

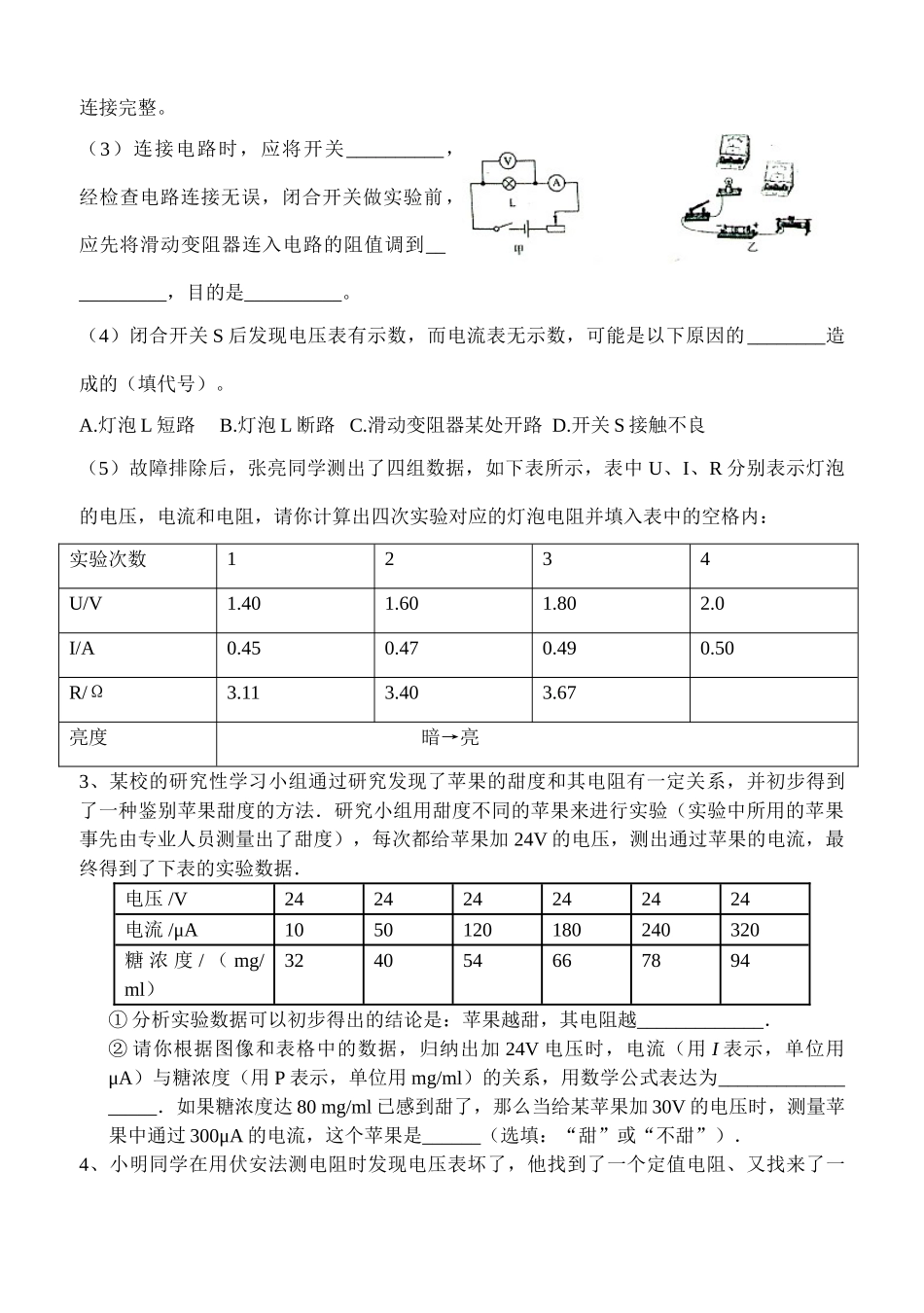

欧姆定律实验题九年级物理备课组一、伏安法测电阻1、实验原理是2、实验器材：3、变阻器的作用：、4、闭合开关前滑片应放在：5、为什么要测量几组数据？思考：测几组数据时电流是逐渐增大好还是逐渐减小好？二、分压法测电阻器材：电路图步骤及计算式三、分流法测电阻器材：电路图步骤及计算式四、例题1用“伏安法”测量一只小灯泡的电阻．⑴图甲是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母⑵某实验小组通过改变灯泡两端的电压，进行了三次测量，部分记录见上表．若电压表示数为2.50V时，电流表的指针位置如图所示，请你填写表格中的两个空格．⑶老师看了该小组的记录，提示说：你们注意到三次测量的电阻相差较大这个现象吗？通过交流，其他小组也都有类似现象：灯泡电阻随电压增大、亮度增强而增大经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释因为：如果是误差，那么三次测得的电阻值应该相差_______（选填“较大”或“较小”），并具有_______的特点（选填“逐次增大”、“逐次减小”或“时大时小”）后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与_______有关，并通过查阅课本得到了证实2.在“测量小灯泡工作时的电阻”实验中（小灯泡标有2.5伏）（1）电流表选择的量程是，电压表选择的量程是（2）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图实验次数123电压／V1.001.702.50电流／A0.140.22电阻／Ω7.l7.7连接完整。（3）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。（4）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。A.灯泡L短路B.灯泡L断路C.滑动变阻器某处开路D.开关S接触不良（5）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：实验次数1234U/V1.401.601.802.0I/A0.450.470.490.50R/Ω3.113.403.67亮度暗→亮3、某校的研究性学习小组通过研究发现了苹果的甜度和其电阻有一定关系，并初步得到了一种鉴别苹果甜度的方法．研究小组用甜度不同的苹果来进行实验（实验中所用的苹果事先由专业人员测量出了甜度），每次都给苹果加24V的电压，测出通过苹果的电流，最终得到了下表的实验数据．电压/V242424242424电流/μA1050120180240320糖浓度/（mg/ml）324054667894①分析实验数据可以初步得出的结论是：苹果越甜，其电阻越_____________．②请你根据图像和表格中的数据，归纳出加24V电压时，电流（用I表示，单位用μA）与糖浓度（用P表示，单位用mg/ml）的关系，用数学公式表达为__________________．如果糖浓度达80mg/ml已感到甜了，那么当给某苹果加30V的电压时，测量苹果中通过300μA的电流，这个苹果是______（选填：“甜”或“不甜”）．4、小明同学在用伏安法测电阻时发现电压表坏了，他找到了一个定值电阻、又找来了一个开关，请就原来有器材和找到的器材测量末知电阻请画出电路图、写出步骤、推出计算末知电阻的计算式
