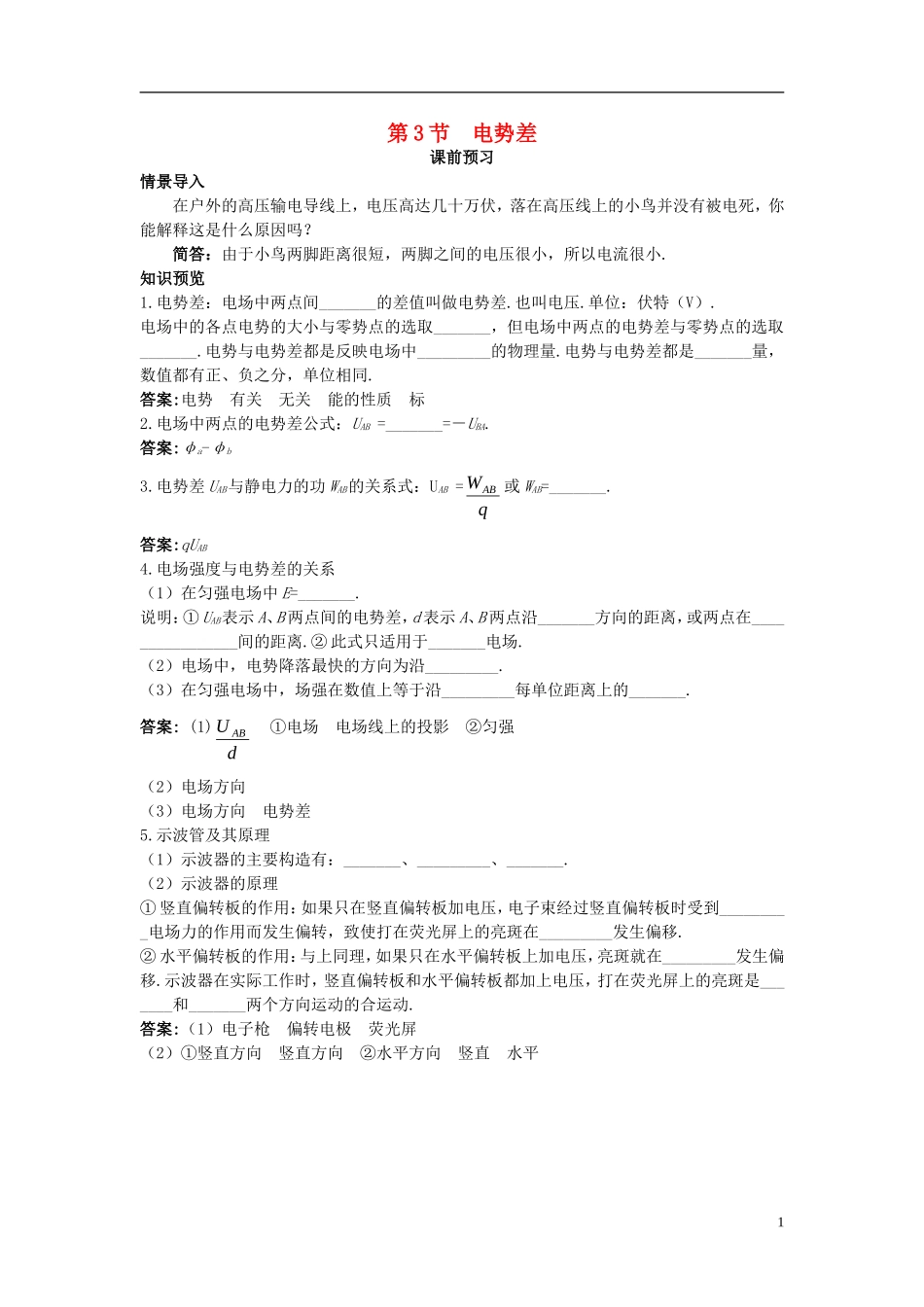

第3节电势差课前预习情景导入在户外的高压输电导线上，电压高达几十万伏，落在高压线上的小鸟并没有被电死，你能解释这是什么原因吗？简答：由于小鸟两脚距离很短，两脚之间的电压很小，所以电流很小.知识预览1.电势差：电场中两点间_______的差值叫做电势差.也叫电压.单位：伏特（V）.电场中的各点电势的大小与零势点的选取_______，但电场中两点的电势差与零势点的选取_______.电势与电势差都是反映电场中_________的物理量.电势与电势差都是_______量，数值都有正、负之分，单位相同.答案:电势有关无关能的性质标2.电场中两点的电势差公式：UAB=_______=－UBA.答案:φa-φb3.电势差UAB与静电力的功WAB的关系式：UAB=qWAB或WAB=_______.答案:qUAB4.电场强度与电势差的关系（1）在匀强电场中E=_______.说明：①UAB表示A、B两点间的电势差，d表示A、B两点沿_______方向的距离，或两点在________________间的距离.②此式只适用于_______电场.（2）电场中，电势降落最快的方向为沿_________.（3）在匀强电场中，场强在数值上等于沿_________每单位距离上的_______.答案:(1)dUAB①电场电场线上的投影②匀强（2）电场方向（3）电场方向电势差5.示波管及其原理（1）示波器的主要构造有：_______、_________、_______.（2）示波器的原理①竖直偏转板的作用：如果只在竖直偏转板加电压，电子束经过竖直偏转板时受到_________电场力的作用而发生偏转，致使打在荧光屏上的亮斑在_________发生偏移.②水平偏转板的作用：与上同理，如果只在水平偏转板上加电压，亮斑就在_________发生偏移.示波器在实际工作时，竖直偏转板和水平偏转板都加上电压，打在荧光屏上的亮斑是_______和_______两个方向运动的合运动.答案:（1）电子枪偏转电极荧光屏（2）①竖直方向竖直方向②水平方向竖直水平1
