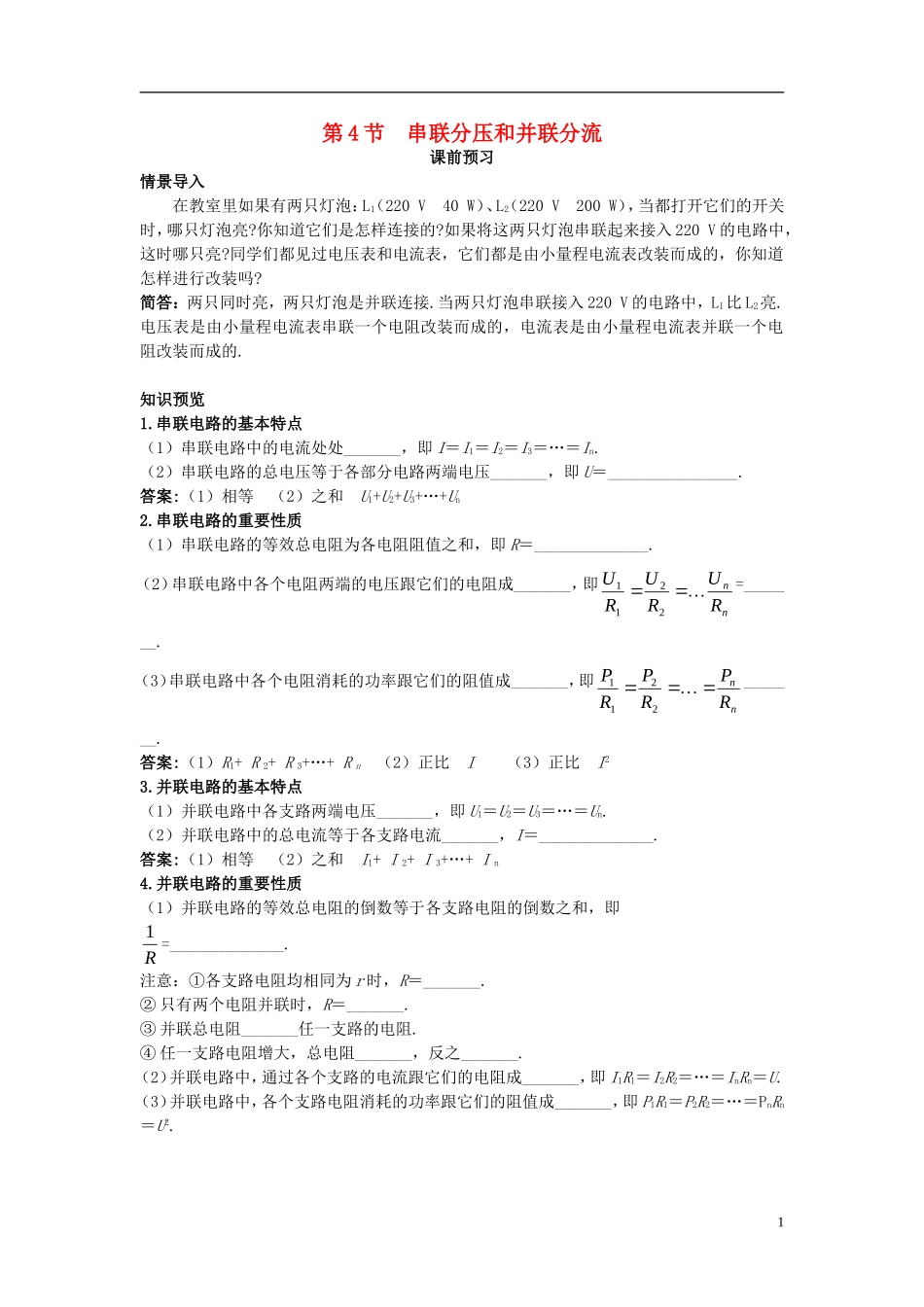

第4节串联分压和并联分流课前预习情景导入在教室里如果有两只灯泡：L1（220V40W）、L2（220V200W），当都打开它们的开关时，哪只灯泡亮?你知道它们是怎样连接的?如果将这两只灯泡串联起来接入220V的电路中，这时哪只亮?同学们都见过电压表和电流表，它们都是由小量程电流表改装而成的，你知道怎样进行改装吗?简答：两只同时亮，两只灯泡是并联连接.当两只灯泡串联接入220V的电路中，L1比L2亮.电压表是由小量程电流表串联一个电阻改装而成的，电流表是由小量程电流表并联一个电阻改装而成的.知识预览1.串联电路的基本特点（1）串联电路中的电流处处_______，即I＝I1＝I2＝I3＝…＝In.（2）串联电路的总电压等于各部分电路两端电压_______，即U＝________________.答案:（1）相等（2）之和U1+U2+U3+…+Un2.串联电路的重要性质（1）串联电路的等效总电阻为各电阻阻值之和，即R＝______________.（2）串联电路中各个电阻两端的电压跟它们的电阻成_______，即nnRURURU2211=_______.（3）串联电路中各个电阻消耗的功率跟它们的阻值成_______，即nnRPRPRP2211_______.答案:（1）R1+R2+R3+…+Rn（2）正比I（3）正比I23.并联电路的基本特点（1）并联电路中各支路两端电压_______，即U1＝U2＝U3＝…＝Un.（2）并联电路中的总电流等于各支路电流_______，I＝______________.答案:（1）相等（2）之和I1+I2+I3+…+In4.并联电路的重要性质（1）并联电路的等效总电阻的倒数等于各支路电阻的倒数之和，即R1=______________.注意：①各支路电阻均相同为r时，R＝_______.②只有两个电阻并联时，R＝_______.③并联总电阻_______任一支路的电阻.④任一支路电阻增大，总电阻_______，反之_______.（2）并联电路中，通过各个支路的电流跟它们的电阻成_______，即I1R1＝I2R2＝…＝InRn＝U.（3）并联电路中，各个支路电阻消耗的功率跟它们的阻值成_______，即P1R1＝P2R2＝…＝PnRn＝U2.1答案:（1）nRRR11121①nr②2121RRRR③小于④增大减小（2）反比（3）反比2
