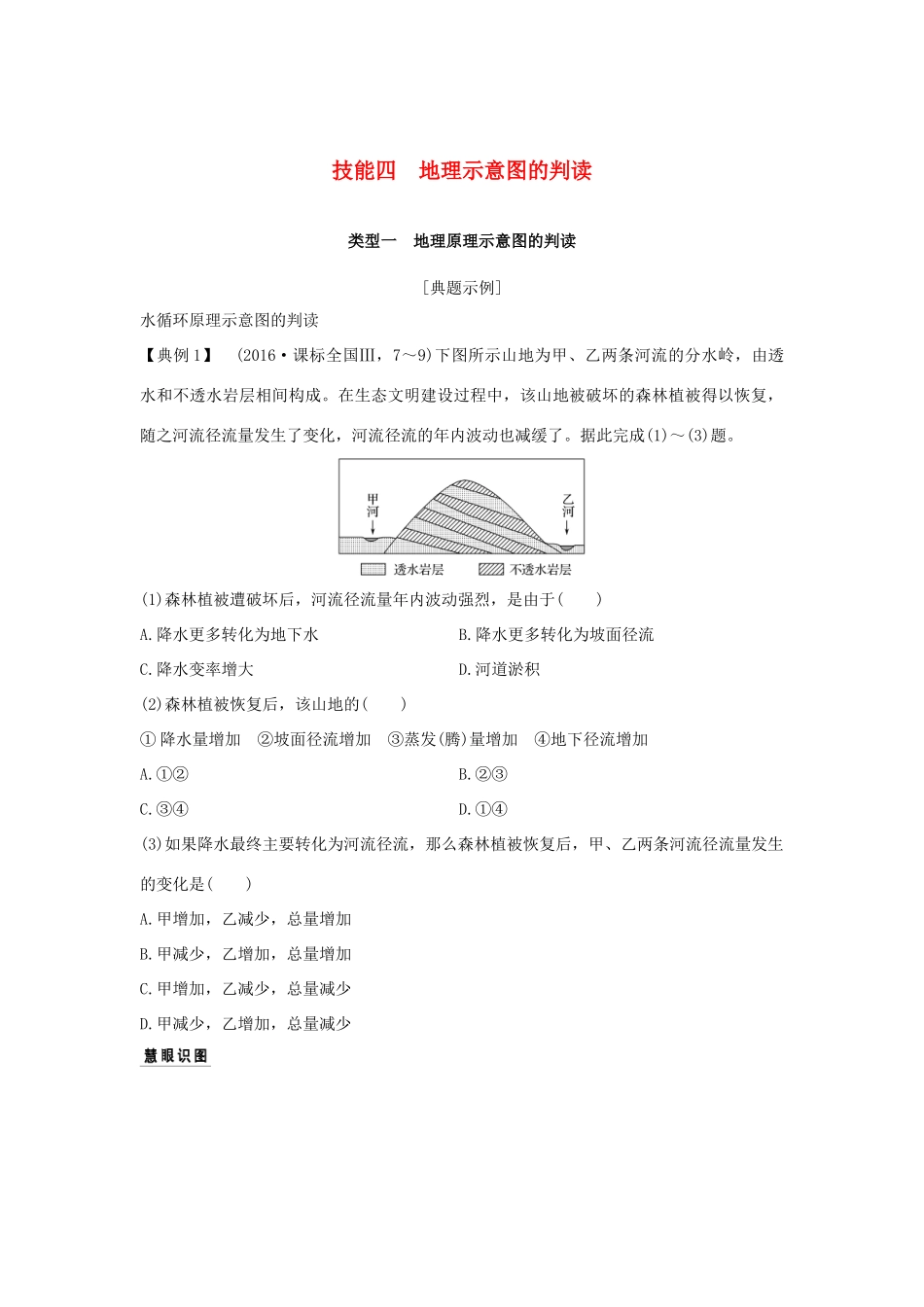

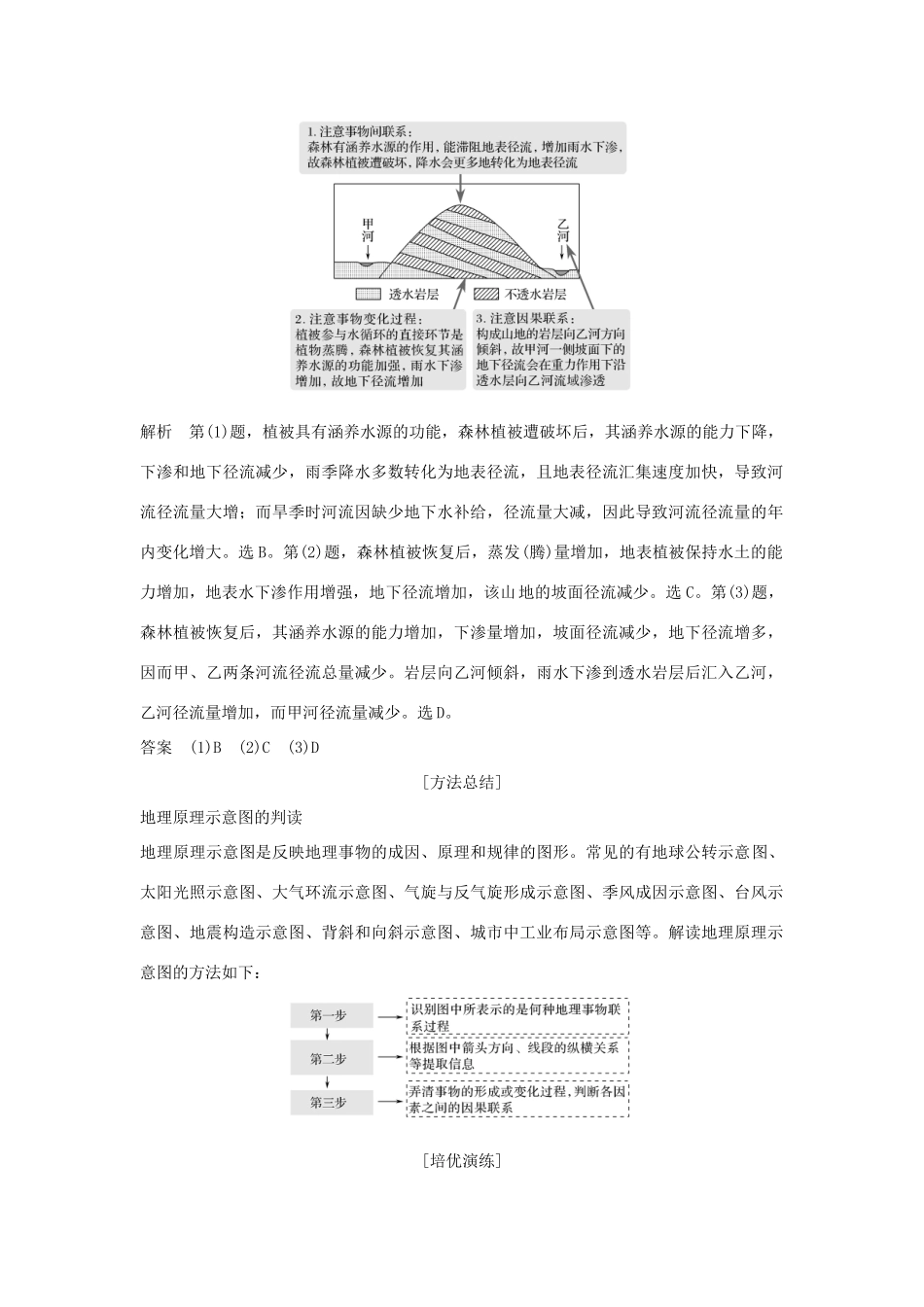

技能四地理示意图的判读类型一地理原理示意图的判读[典题示例]水循环原理示意图的判读【典例1】(2016·课标全国Ⅲ，7～9)下图所示山地为甲、乙两条河流的分水岭，由透水和不透水岩层相间构成。在生态文明建设过程中，该山地被破坏的森林植被得以恢复，随之河流径流量发生了变化，河流径流的年内波动也减缓了。据此完成(1)～(3)题。(1)森林植被遭破坏后，河流径流量年内波动强烈，是由于()A.降水更多转化为地下水B.降水更多转化为坡面径流C.降水变率增大D.河道淤积(2)森林植被恢复后，该山地的()①降水量增加②坡面径流增加③蒸发(腾)量增加④地下径流增加A.①②B.②③C.③④D.①④(3)如果降水最终主要转化为河流径流，那么森林植被恢复后，甲、乙两条河流径流量发生的变化是()A.甲增加，乙减少，总量增加B.甲减少，乙增加，总量增加C.甲增加，乙减少，总量减少D.甲减少，乙增加，总量减少解析第(1)题，植被具有涵养水源的功能，森林植被遭破坏后，其涵养水源的能力下降，下渗和地下径流减少，雨季降水多数转化为地表径流，且地表径流汇集速度加快，导致河流径流量大增；而旱季时河流因缺少地下水补给，径流量大减，因此导致河流径流量的年内变化增大。选B。第(2)题，森林植被恢复后，蒸发(腾)量增加，地表植被保持水土的能力增加，地表水下渗作用增强，地下径流增加，该山地的坡面径流减少。选C。第(3)题，森林植被恢复后，其涵养水源的能力增加，下渗量增加，坡面径流减少，地下径流增多，因而甲、乙两条河流径流总量减少。岩层向乙河倾斜，雨水下渗到透水岩层后汇入乙河，乙河径流量增加，而甲河径流量减少。选D。答案(1)B(2)C(3)D[方法总结]地理原理示意图的判读地理原理示意图是反映地理事物的成因、原理和规律的图形。常见的有地球公转示意图、太阳光照示意图、大气环流示意图、气旋与反气旋形成示意图、季风成因示意图、台风示意图、地震构造示意图、背斜和向斜示意图、城市中工业布局示意图等。解读地理原理示意图的方法如下：[培优演练]题组一由原理示意图分析太阳能开发应用1.(2017·潍坊模拟)屋顶太阳能发电就是在房屋顶部固定安装光伏电池进行发电，当阳光直射太阳能板时发电效果最好。图1是“杭州(约30°N)居民安装屋顶太阳能的设计简图”，图2为“我国二十四节气示意图”。据此完成(1)～(3)题。(1)限制屋顶太阳能发电大规模推广的原因是()①发电设备投资较大，成本较高②发电量不稳定③占用土地面积大④无污染，可再生A.①③B.①②C.③④D.②④(2)正常年份该屋顶太阳能发电量最小的时段是()A.12月中旬至次年1月中旬B.6月中旬至7月中旬C.7月中旬至8月中旬D.3月中旬至4月中旬(3)若只考虑太阳辐射强度，则下列节气正午该屋顶太阳能发电效果最好的是()A.惊蛰B.夏至C.清明D.大暑解析第(1)题，屋顶太阳能发电设备投资较大，成本较高；同时受天气影响发电量不稳定，限制其大规模推广。第(2)题，每年6月中旬至7月中旬受梅雨天气影响，杭州阴天多，太阳辐射量少，发电量最少。第(3)题，结合图示信息，根据太阳能板与水平面夹角，可计算太阳直射点位置为4°S附近，此时北半球节气为惊蛰前后。答案(1)B(2)B(3)A题组二结合示意图分析玻璃温室应用2.(2017·常德一模)现代农村生态庭院是农村地区现代生态农业与庭院经济相结合的一种新兴生产模式，也称生态小康家园。它以土地资源为基础、以太阳能为动力、以沼气为纽带，种植业和养殖业相结合，通过生物质能转换技术，在农户土地上，在全封闭状态下将沼气、猪禽舍、厕所和日光温室等组合在一起的一种生态农业庭院经济模式。下图为我国某地现代农村生态庭院示意图。读图回答(1)～(2)题。(1)图中用塑性玻璃做温室穹顶的首要目的是()A.阻隔温室外病虫害的侵袭B.防止雨水污染物造成污染C.对楼顶花园起到保温作用D.防止温室内土壤肥力流失(2)图示现代农村生态庭院最有可能位于()A.东北平原B.四川盆地C.江汉平原D.河西走廊解析第(1)题，玻璃可使太阳短波辐射进入温室内使温度升高，而温室内产生的长波辐射却不易穿过玻璃，因而用塑性玻璃做温室穹顶可起到保温作用。第(2)题，从图中可以看出该现代农村生态庭院的地下工厂部分建有集雨、蓄水...
