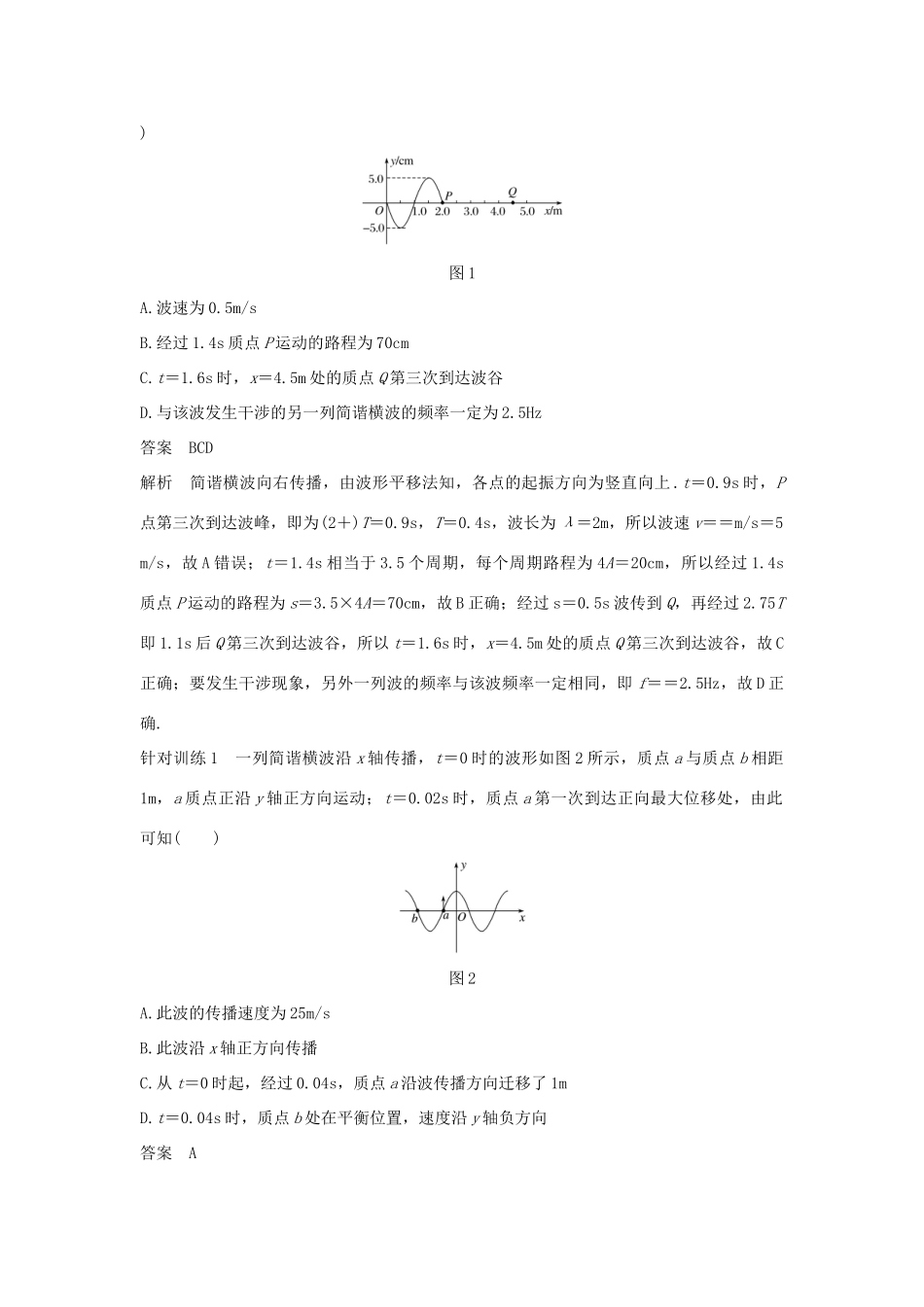

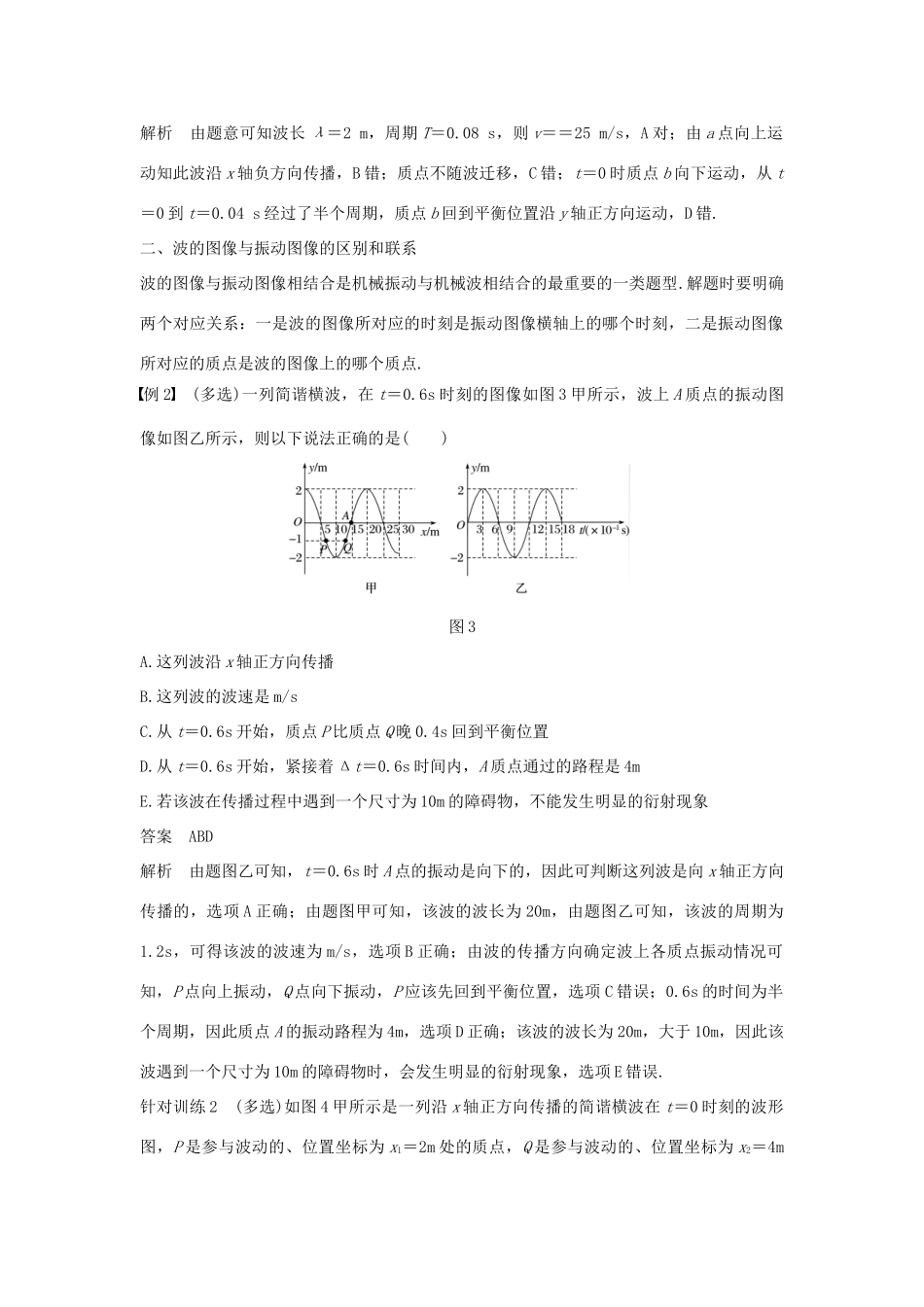

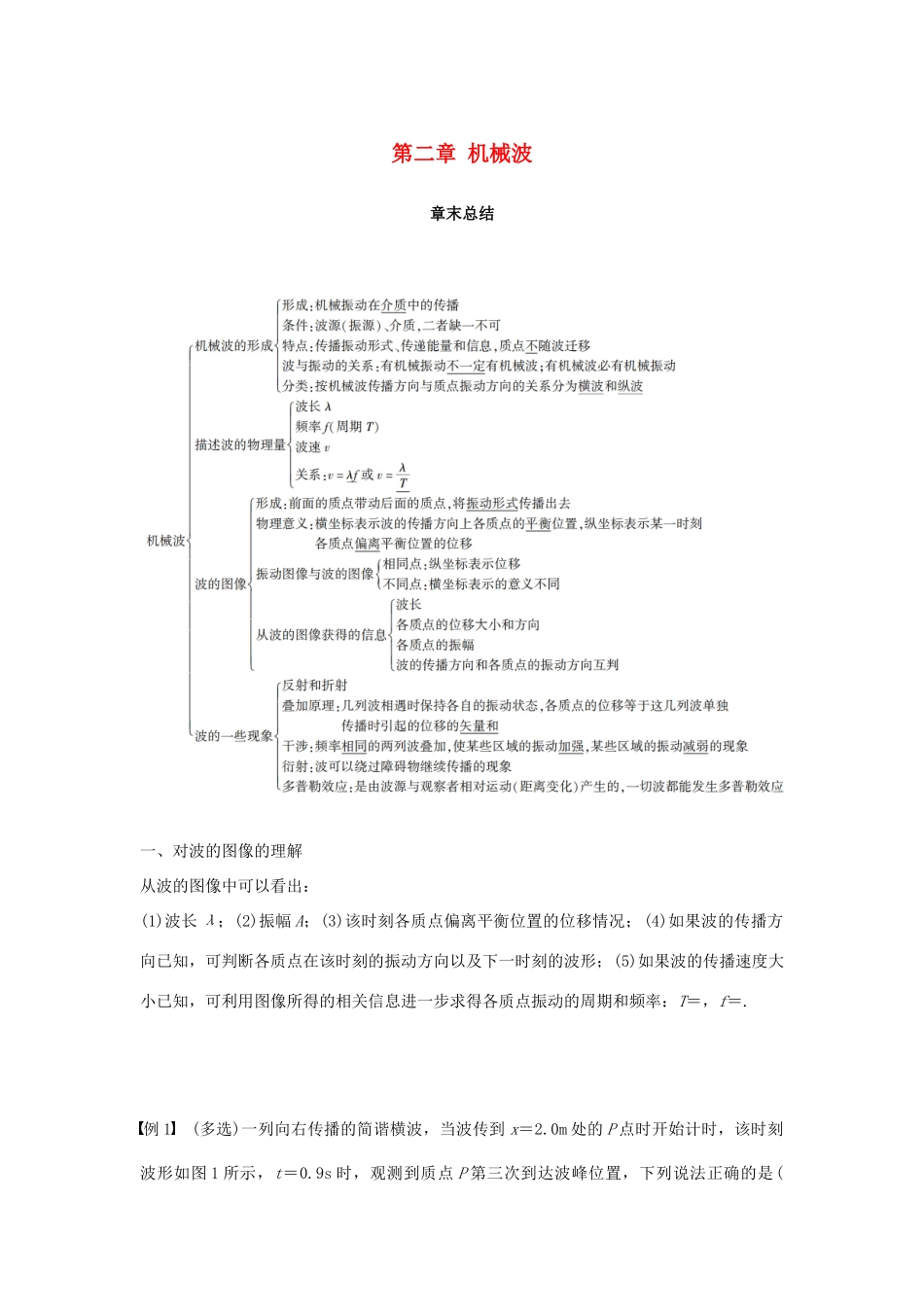

第二章机械波章末总结一、对波的图像的理解从波的图像中可以看出：(1)波长λ；(2)振幅A；(3)该时刻各质点偏离平衡位置的位移情况；(4)如果波的传播方向已知，可判断各质点在该时刻的振动方向以及下一时刻的波形；(5)如果波的传播速度大小已知，可利用图像所得的相关信息进一步求得各质点振动的周期和频率：T＝，f＝.例1(多选)一列向右传播的简谐横波，当波传到x＝2.0m处的P点时开始计时，该时刻波形如图1所示，t＝0.9s时，观测到质点P第三次到达波峰位置，下列说法正确的是()图1A.波速为0.5m/sB.经过1.4s质点P运动的路程为70cmC.t＝1.6s时，x＝4.5m处的质点Q第三次到达波谷D.与该波发生干涉的另一列简谐横波的频率一定为2.5Hz答案BCD解析简谐横波向右传播，由波形平移法知，各点的起振方向为竖直向上.t＝0.9s时，P点第三次到达波峰，即为(2＋)T＝0.9s，T＝0.4s，波长为λ＝2m，所以波速v＝＝m/s＝5m/s，故A错误；t＝1.4s相当于3.5个周期，每个周期路程为4A＝20cm，所以经过1.4s质点P运动的路程为s＝3.5×4A＝70cm，故B正确；经过s＝0.5s波传到Q，再经过2.75T即1.1s后Q第三次到达波谷，所以t＝1.6s时，x＝4.5m处的质点Q第三次到达波谷，故C正确；要发生干涉现象，另外一列波的频率与该波频率一定相同，即f＝＝2.5Hz，故D正确.针对训练1一列简谐横波沿x轴传播，t＝0时的波形如图2所示，质点a与质点b相距1m，a质点正沿y轴正方向运动；t＝0.02s时，质点a第一次到达正向最大位移处，由此可知()图2A.此波的传播速度为25m/sB.此波沿x轴正方向传播C.从t＝0时起，经过0.04s，质点a沿波传播方向迁移了1mD.t＝0.04s时，质点b处在平衡位置，速度沿y轴负方向答案A解析由题意可知波长λ＝2m，周期T＝0.08s，则v＝＝25m/s，A对；由a点向上运动知此波沿x轴负方向传播，B错；质点不随波迁移，C错；t＝0时质点b向下运动，从t＝0到t＝0.04s经过了半个周期，质点b回到平衡位置沿y轴正方向运动，D错.二、波的图像与振动图像的区别和联系波的图像与振动图像相结合是机械振动与机械波相结合的最重要的一类题型.解题时要明确两个对应关系：一是波的图像所对应的时刻是振动图像横轴上的哪个时刻，二是振动图像所对应的质点是波的图像上的哪个质点.例2(多选)一列简谐横波，在t＝0.6s时刻的图像如图3甲所示，波上A质点的振动图像如图乙所示，则以下说法正确的是()图3A.这列波沿x轴正方向传播B.这列波的波速是m/sC.从t＝0.6s开始，质点P比质点Q晚0.4s回到平衡位置D.从t＝0.6s开始，紧接着Δt＝0.6s时间内，A质点通过的路程是4mE.若该波在传播过程中遇到一个尺寸为10m的障碍物，不能发生明显的衍射现象答案ABD解析由题图乙可知，t＝0.6s时A点的振动是向下的，因此可判断这列波是向x轴正方向传播的，选项A正确；由题图甲可知，该波的波长为20m，由题图乙可知，该波的周期为1.2s，可得该波的波速为m/s，选项B正确；由波的传播方向确定波上各质点振动情况可知，P点向上振动，Q点向下振动，P应该先回到平衡位置，选项C错误；0.6s的时间为半个周期，因此质点A的振动路程为4m，选项D正确；该波的波长为20m，大于10m，因此该波遇到一个尺寸为10m的障碍物时，会发生明显的衍射现象，选项E错误.针对训练2(多选)如图4甲所示是一列沿x轴正方向传播的简谐横波在t＝0时刻的波形图，P是参与波动的、位置坐标为x1＝2m处的质点，Q是参与波动的、位置坐标为x2＝4m处的质点，图乙是在波的传播方向上某质点的振动图像(波的传播方向上所有质点的计时起点相同).由图可知()图4A.从t＝0到t＝6s，质点Q通过的路程为12mB.从t＝0到t＝6s，质点P通过的路程为0.6mC.这列波的传播速度为2m/sD.从t＝0时刻起，P质点比Q质点晚1s到达波峰E.乙图一定是甲图中质点P的振动图像答案BCD解析由题图乙知该波的周期T＝2s，振幅为A＝5cm，因为6s＝3T，所以从t＝0到t＝6s，质点P、Q通过的路程都是3×4A＝12×5cm＝60cm＝0.6m，故B正确，A错误；由题图甲知波长λ＝4m，波速v＝＝m/s＝2m/s，故C正确；简谐波沿x轴正方向传播，t＝0时刻质点P向下运动，经过tP＝T达到波峰，质点Q向上运动，经过tQ＝T达到波峰，所以P质点比Q质点晚Δt＝T－T＝T＝1s达到波峰，故D正...
