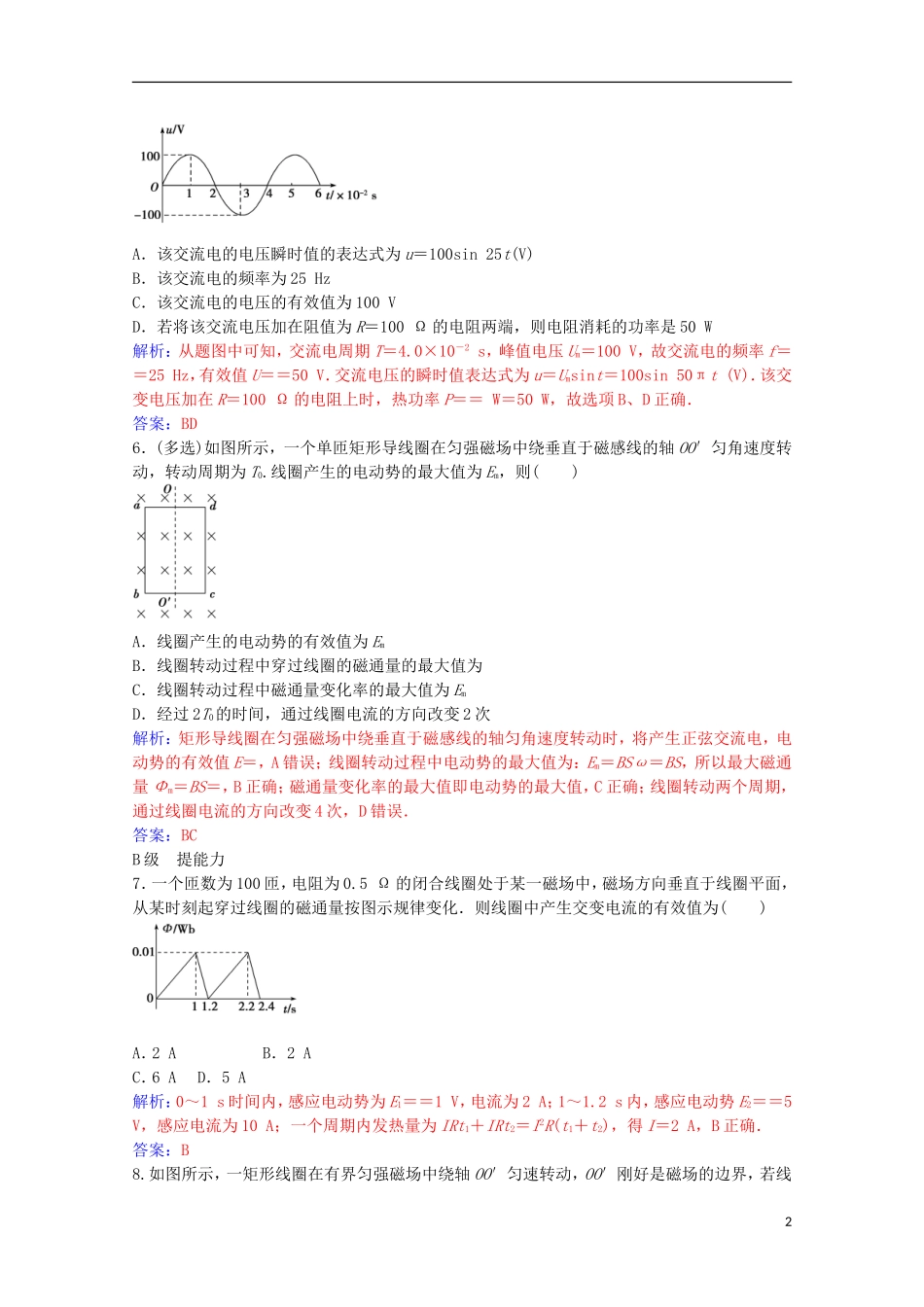

第二章交变电流第三节表征交变电流的物理量A级抓基础1．下列关于交变电流的说法中，正确的是()A．交变电流的最大值不一定等于有效值的倍B．交流电流表和电压表的示数表示交变电流的瞬时值C．交流电器设备上所标的电流和电压值都是最大值D．交变电流的方向每个周期内改变一次解析：正弦式交变电流有效值是最大值的倍，对其他的交变电流不一定有这样的关系，故A选项正确；交流电流表和电压表的示数，交流电器设备上所标的电流和电压值，都表示交变电流的有效值，故B、C错；交变电流的方向每个周期内改变两次，故D错．答案：A2．把220V的正弦式电流接在440Ω电阻两端，则该电阻的电流峰值为()A．0.5AB．0.5AC．2AD.A解析：由I＝可得，电阻的电流有效值为I＝0.5A，根据正弦式交流电有效值与最大值关系，可得该电阻的电流峰值为0.5A，故选B.答案：B3．某交流发电机产生的感应电动势与时间的关系如图所示，如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期变为()A．400V，0.02sB．200V，0.02sC．400V，0.08sD．200V，0.08s解析：交流电动势的最大值Em＝NBSω＝NBS×2πf，周期T＝，转速加倍，最大值加倍，周期减半．答案：B4．(多选)一只“220V，100W”的灯泡接在u＝311sin314t(V)的交变电源上，则下列判断中正确的是()A．灯泡能正常发光B．与灯泡串联的电流表的示数为0.45AC．与灯泡并联的电压表示数为311VD．通过灯泡的电流的表达式为i＝0.64sin314t(A)解析：从电压瞬时值表达式知电压有效值为220V，故“220V，100W”灯泡接在此交流电源上能正常发光，故A正确．通过灯的电流I＝A＝0.45A，也是与灯串联的电流表的示数，故B正确．电压表与灯并联测得的也是灯的电压有效值，故示数为220V，所以C选项错误；通过灯的电流的有效值为0.45A，故其最大值Im＝×0.45A＝0.64A，故D选项正确．答案：ABD5．(多选)一正弦交流电的电压随时间变化的规律如图所示，由图可知()1A．该交流电的电压瞬时值的表达式为u＝100sin25t(V)B．该交流电的频率为25HzC．该交流电的电压的有效值为100VD．若将该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50W解析：从题图中可知，交流电周期T＝4.0×10－2s，峰值电压Um＝100V，故交流电的频率f＝＝25Hz，有效值U＝＝50V．交流电压的瞬时值表达式为u＝Umsint＝100sin50πt(V)．该交变电压加在R＝100Ω的电阻上时，热功率P＝＝W＝50W，故选项B、D正确．答案：BD6．(多选)如图所示，一个单匝矩形导线圈在匀强磁场中绕垂直于磁感线的轴OO′匀角速度转动，转动周期为T0.线圈产生的电动势的最大值为Em，则()A．线圈产生的电动势的有效值为EmB．线圈转动过程中穿过线圈的磁通量的最大值为C．线圈转动过程中磁通量变化率的最大值为EmD．经过2T0的时间，通过线圈电流的方向改变2次解析：矩形导线圈在匀强磁场中绕垂直于磁感线的轴匀角速度转动时，将产生正弦交流电，电动势的有效值E＝，A错误；线圈转动过程中电动势的最大值为：Em＝BSω＝BS，所以最大磁通量Φm＝BS＝，B正确；磁通量变化率的最大值即电动势的最大值，C正确；线圈转动两个周期，通过线圈电流的方向改变4次，D错误．答案：BCB级提能力7．一个匝数为100匝，电阻为0.5Ω的闭合线圈处于某一磁场中，磁场方向垂直于线圈平面，从某时刻起穿过线圈的磁通量按图示规律变化．则线圈中产生交变电流的有效值为()A．2AB．2AC．6AD．5A解析：0～1s时间内，感应电动势为E1＝＝1V，电流为2A；1～1.2s内，感应电动势E2＝＝5V，感应电流为10A；一个周期内发热量为IRt1＋IRt2＝I2R(t1＋t2)，得I＝2A，B正确．答案：B8.如图所示，一矩形线圈在有界匀强磁场中绕轴OO′匀速转动，OO′刚好是磁场的边界，若线2圈的匝数为n，横截面积为S，转动的角速度为ω，磁场的磁感应强度为B，那么产生的交流电动势的有效值为()A.B.nBωSC．2nBωSD.解析：线圈中产生的感应电动势最大值为：Em＝nBωS，又因为线圈转动时只有半个周期在磁场中，因此交流电动势的有效值为，选项D正确．答案：D9．图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1m...
