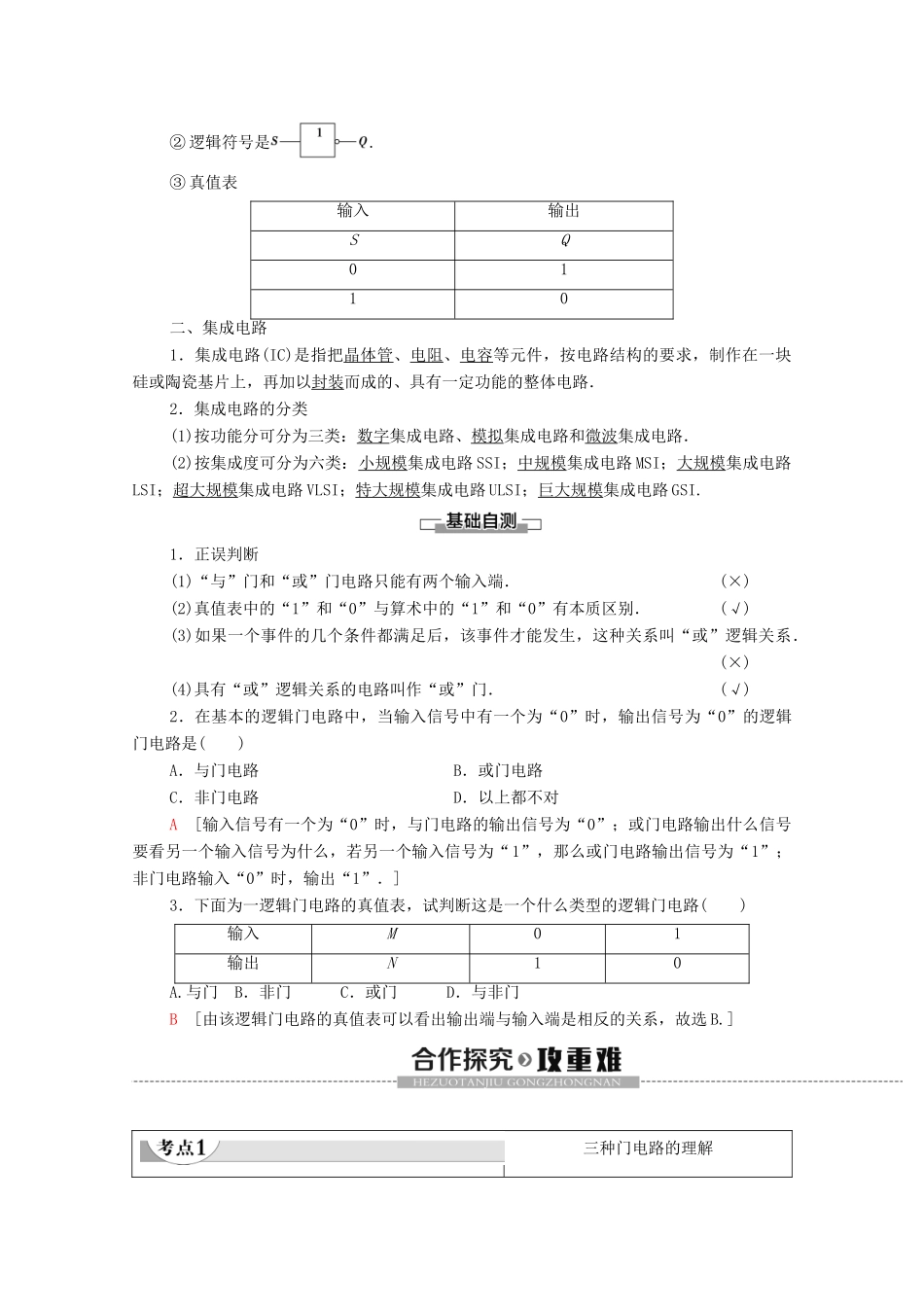

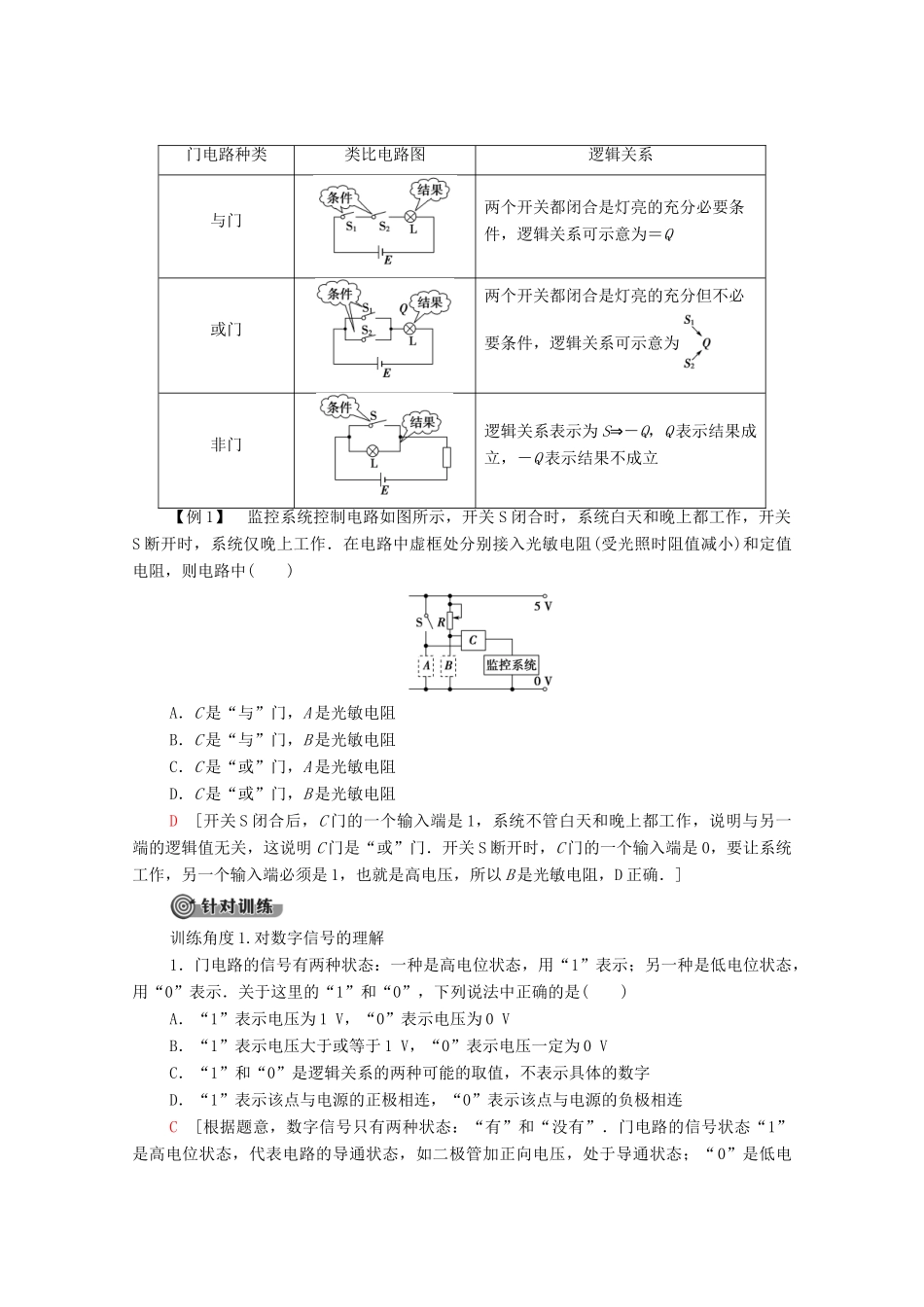

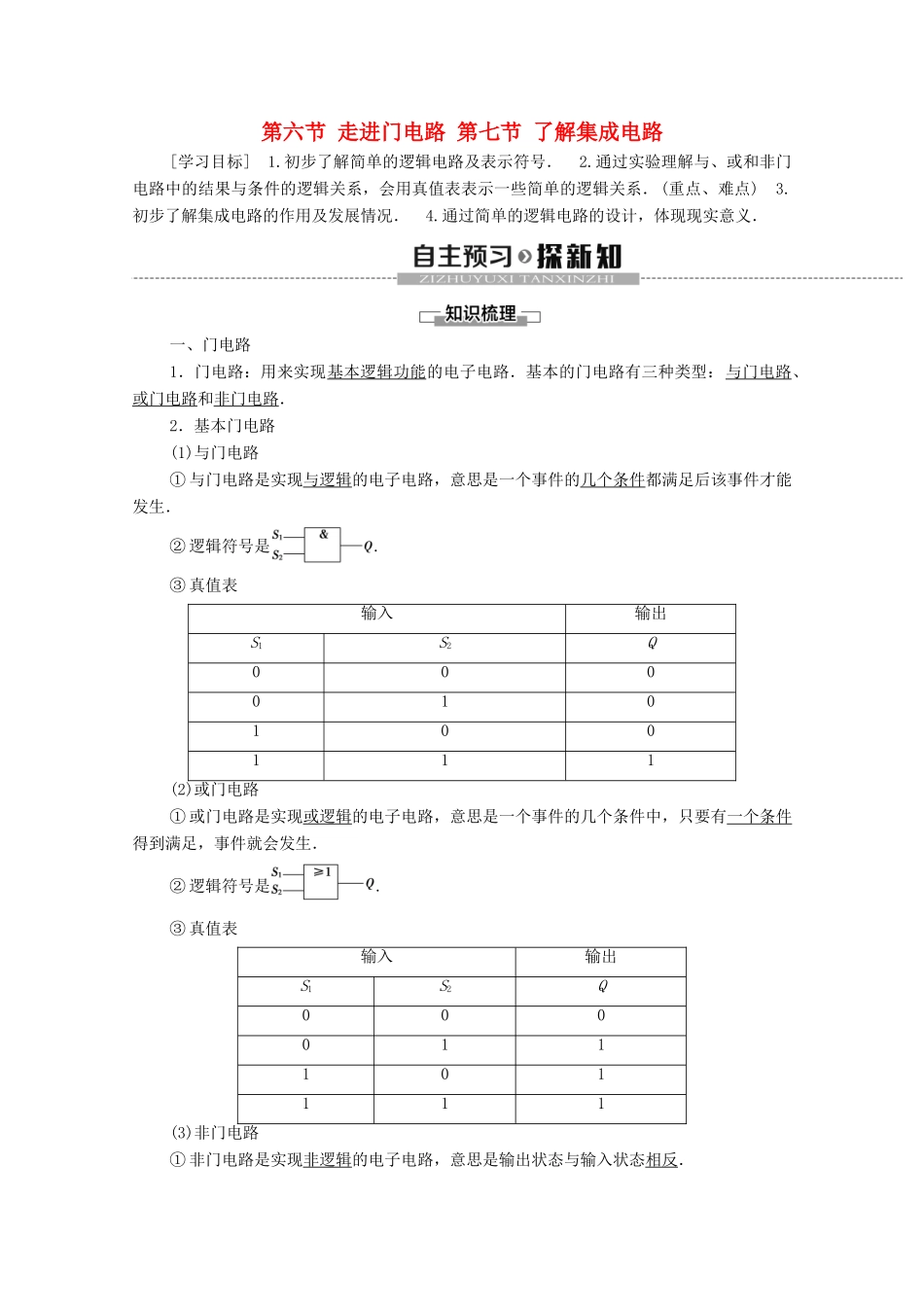

第六节走进门电路第七节了解集成电路[学习目标]1.初步了解简单的逻辑电路及表示符号．2.通过实验理解与、或和非门电路中的结果与条件的逻辑关系，会用真值表表示一些简单的逻辑关系．(重点、难点)3.初步了解集成电路的作用及发展情况．4.通过简单的逻辑电路的设计，体现现实意义．一、门电路1．门电路：用来实现基本逻辑功能的电子电路．基本的门电路有三种类型：与门电路、或门电路和非门电路．2．基本门电路(1)与门电路①与门电路是实现与逻辑的电子电路，意思是一个事件的几个条件都满足后该事件才能发生．②逻辑符号是.③真值表输入输出S1S2Q000010100111(2)或门电路①或门电路是实现或逻辑的电子电路，意思是一个事件的几个条件中，只要有一个条件得到满足，事件就会发生．②逻辑符号是.③真值表输入输出S1S2Q000011101111(3)非门电路①非门电路是实现非逻辑的电子电路，意思是输出状态与输入状态相反．②逻辑符号是.③真值表输入输出SQ0110二、集成电路1．集成电路(IC)是指把晶体管、电阻、电容等元件，按电路结构的要求，制作在一块硅或陶瓷基片上，再加以封装而成的、具有一定功能的整体电路．2．集成电路的分类(1)按功能分可分为三类：数字集成电路、模拟集成电路和微波集成电路．(2)按集成度可分为六类：小规模集成电路SSI；中规模集成电路MSI；大规模集成电路LSI；超大规模集成电路VLSI；特大规模集成电路ULSI；巨大规模集成电路GSI.1．正误判断(1)“与”门和“或”门电路只能有两个输入端．(×)(2)真值表中的“1”和“0”与算术中的“1”和“0”有本质区别．(√)(3)如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“或”逻辑关系．(×)(4)具有“或”逻辑关系的电路叫作“或”门．(√)2．在基本的逻辑门电路中，当输入信号中有一个为“0”时，输出信号为“0”的逻辑门电路是()A．与门电路B．或门电路C．非门电路D．以上都不对A[输入信号有一个为“0”时，与门电路的输出信号为“0”；或门电路输出什么信号要看另一个输入信号为什么，若另一个输入信号为“1”，那么或门电路输出信号为“1”；非门电路输入“0”时，输出“1”．]3．下面为一逻辑门电路的真值表，试判断这是一个什么类型的逻辑门电路()输入M01输出N10A.与门B．非门C．或门D．与非门B[由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.]三种门电路的理解门电路种类类比电路图逻辑关系与门两个开关都闭合是灯亮的充分必要条件，逻辑关系可示意为＝Q或门两个开关都闭合是灯亮的充分但不必要条件，逻辑关系可示意为非门逻辑关系表示为S⇒－Q，Q表示结果成立，－Q表示结果不成立【例1】监控系统控制电路如图所示，开关S闭合时，系统白天和晚上都工作，开关S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻(受光照时阻值减小)和定值电阻，则电路中()A．C是“与”门，A是光敏电阻B．C是“与”门，B是光敏电阻C．C是“或”门，A是光敏电阻D．C是“或”门，B是光敏电阻D[开关S闭合后，C门的一个输入端是1，系统不管白天和晚上都工作，说明与另一端的逻辑值无关，这说明C门是“或”门．开关S断开时，C门的一个输入端是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是光敏电阻，D正确．]训练角度1.对数字信号的理解1．门电路的信号有两种状态：一种是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于这里的“1”和“0”，下列说法中正确的是()A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电压大于或等于1V，“0”表示电压一定为0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连C[根据题意，数字信号只有两种状态：“有”和“没有”．门电路的信号状态“1”是高电位状态，代表电路的导通状态，如二极管加正向电压，处于导通状态；“0”是低电位状态，代表电路的断开状态，如二极管加反向电压，处于断开状态．]训练角度2.对三种门电路符号的理解2．(多选)如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是()甲乙丙A．甲...
