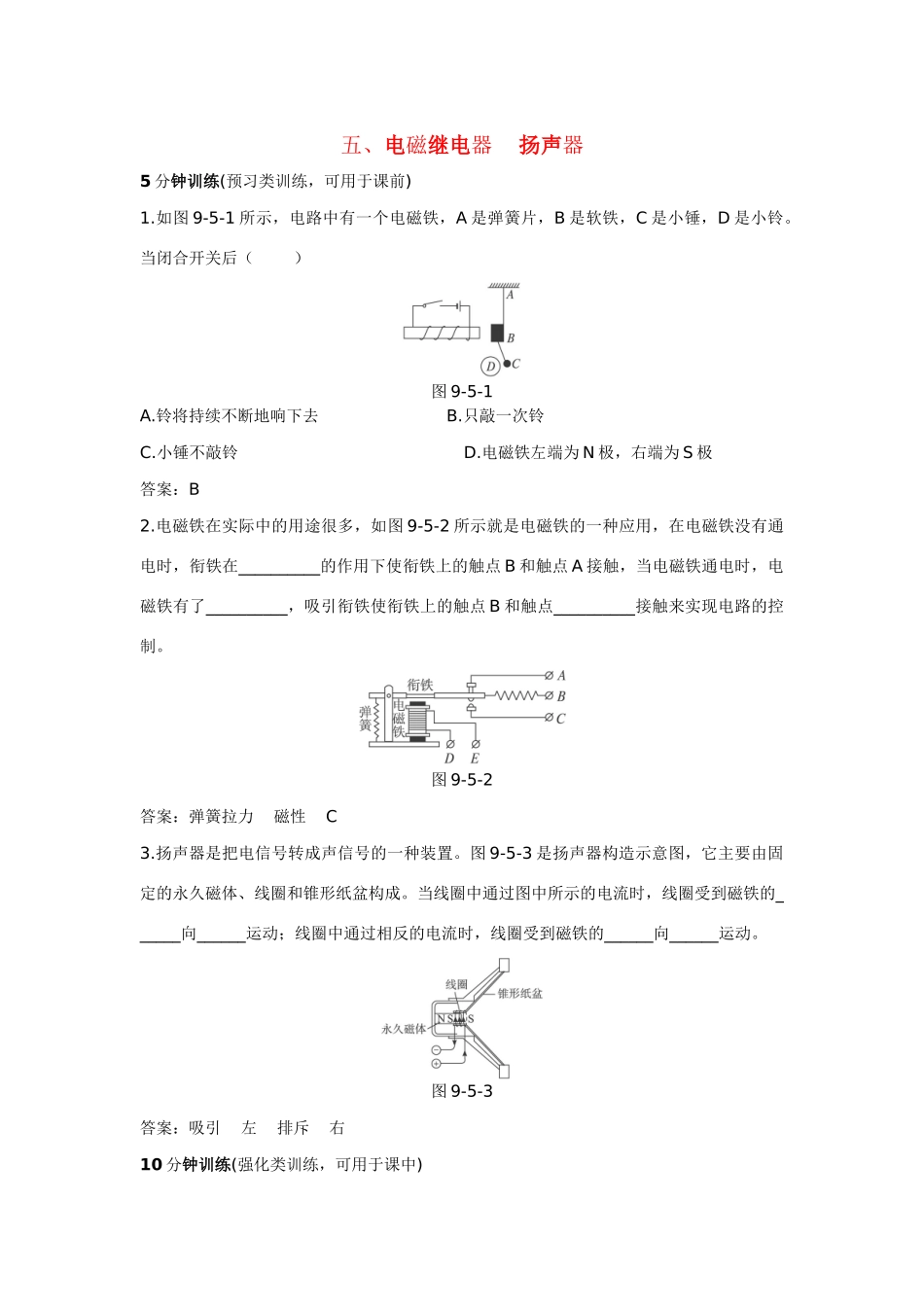

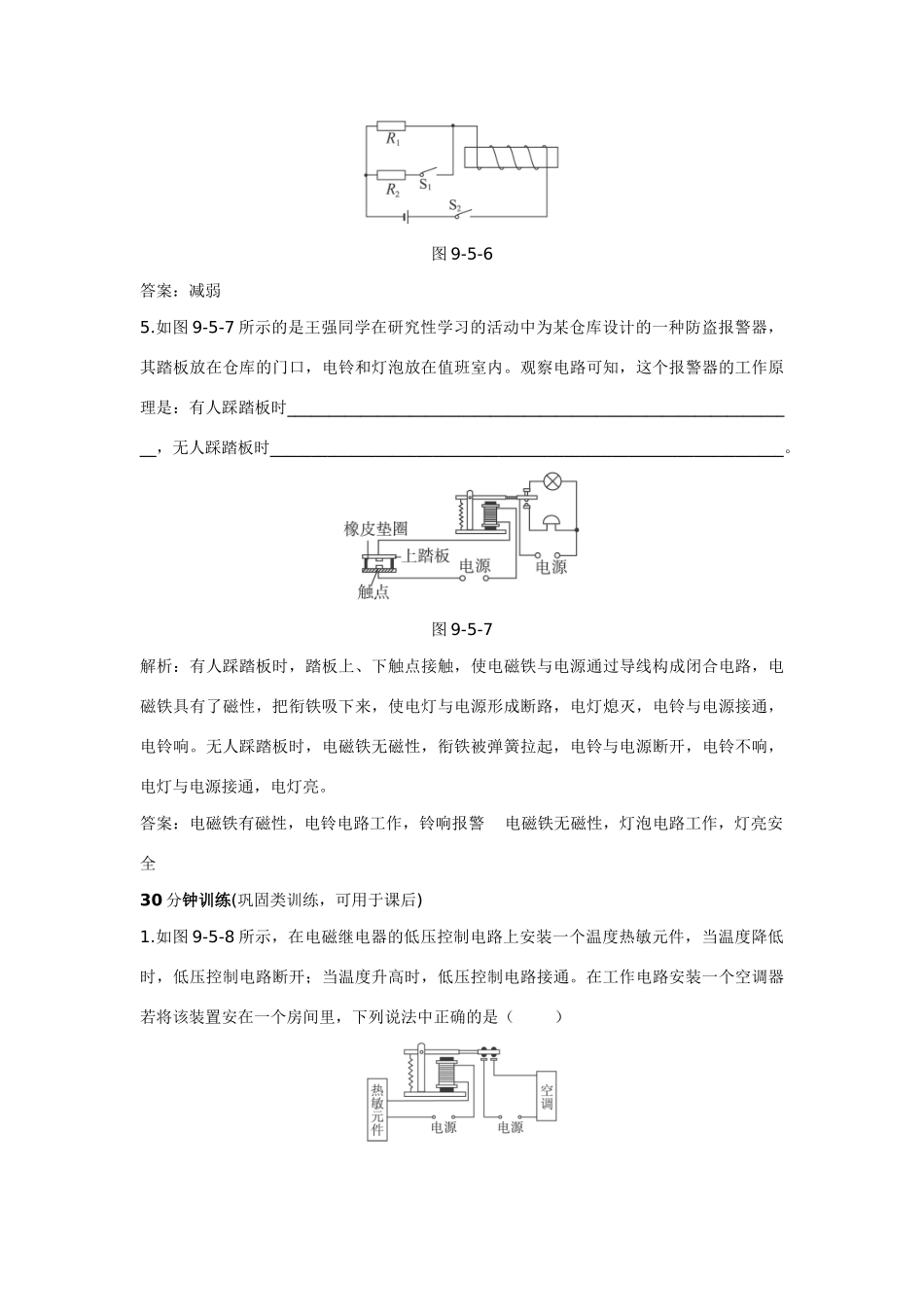

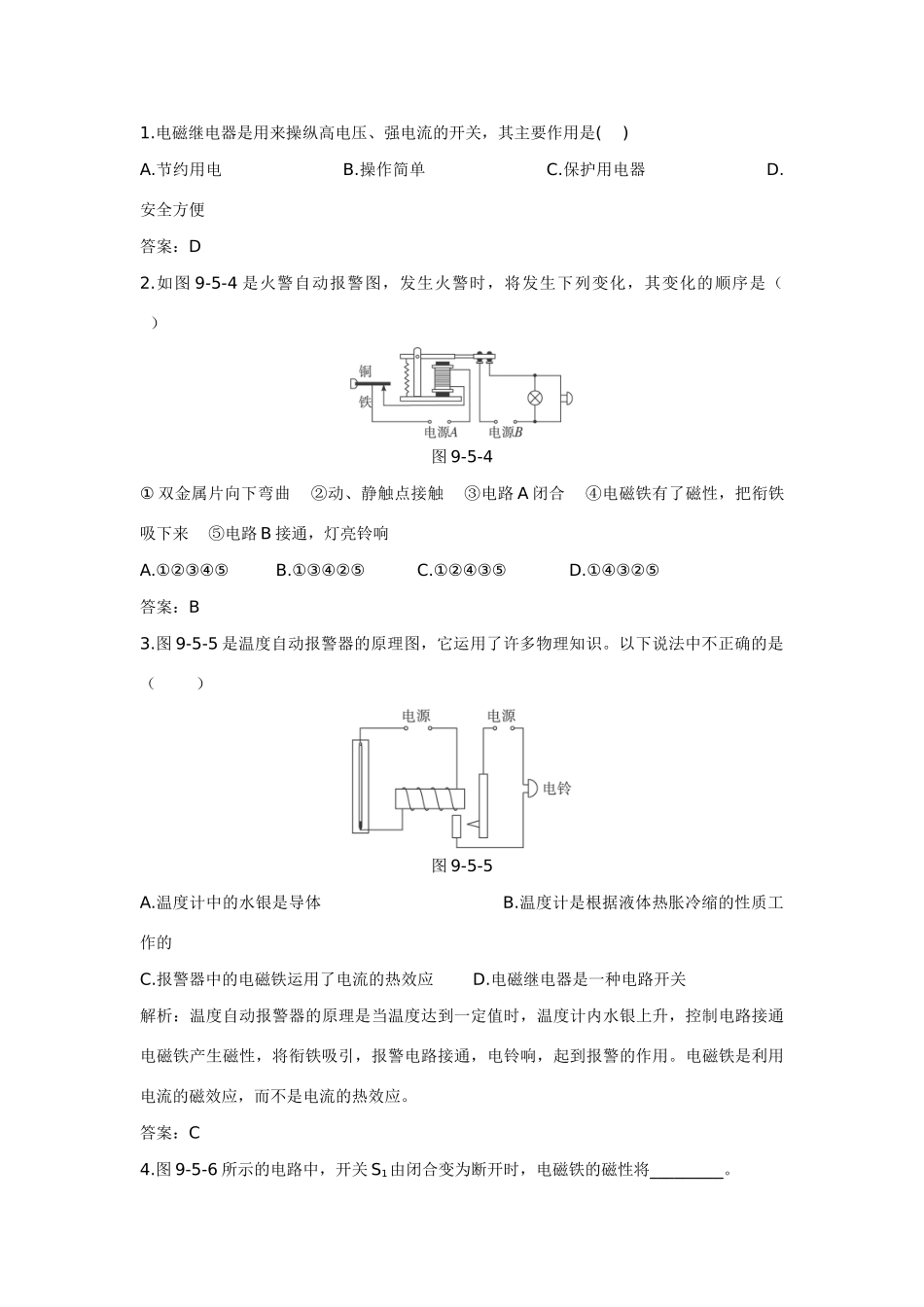

五、电磁继电器扬声器5分钟训练(预习类训练，可用于课前)1.如图9-5-1所示，电路中有一个电磁铁，A是弹簧片，B是软铁，C是小锤，D是小铃。当闭合开关后（）图9-5-1A.铃将持续不断地响下去B.只敲一次铃C.小锤不敲铃D.电磁铁左端为N极，右端为S极答案：B2.电磁铁在实际中的用途很多，如图9-5-2所示就是电磁铁的一种应用，在电磁铁没有通电时，衔铁在__________的作用下使衔铁上的触点B和触点A接触，当电磁铁通电时，电磁铁有了__________，吸引衔铁使衔铁上的触点B和触点__________接触来实现电路的控制。图9-5-2答案：弹簧拉力磁性C3.扬声器是把电信号转成声信号的一种装置。图9-5-3是扬声器构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过图中所示的电流时，线圈受到磁铁的______向______运动；线圈中通过相反的电流时，线圈受到磁铁的______向______运动。图9-5-3答案：吸引左排斥右10分钟训练(强化类训练，可用于课中)1.电磁继电器是用来操纵高电压、强电流的开关，其主要作用是()A.节约用电B.操作简单C.保护用电器D.安全方便答案：D2.如图9-5-4是火警自动报警图，发生火警时，将发生下列变化，其变化的顺序是（）图9-5-4①双金属片向下弯曲②动、静触点接触③电路A闭合④电磁铁有了磁性，把衔铁吸下来⑤电路B接通，灯亮铃响A.①②③④⑤B.①③④②⑤C.①②④③⑤D.①④③②⑤答案：B3.图9-5-5是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（）图9-5-5A.温度计中的水银是导体B.温度计是根据液体热胀冷缩的性质工作的C.报警器中的电磁铁运用了电流的热效应D.电磁继电器是一种电路开关解析：温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，控制电路接通电磁铁产生磁性，将衔铁吸引，报警电路接通，电铃响，起到报警的作用。电磁铁是利用电流的磁效应，而不是电流的热效应。答案：C4.图9-5-6所示的电路中，开关S1由闭合变为断开时，电磁铁的磁性将_________。图9-5-6答案：减弱5.如图9-5-7所示的是王强同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内。观察电路可知，这个报警器的工作原理是：有人踩踏板时_______________________________________________________________，无人踩踏板时_______________________________________________________________。图9-5-7解析：有人踩踏板时，踏板上、下触点接触，使电磁铁与电源通过导线构成闭合电路，电磁铁具有了磁性，把衔铁吸下来，使电灯与电源形成断路，电灯熄灭，电铃与电源接通，电铃响。无人踩踏板时，电磁铁无磁性，衔铁被弹簧拉起，电铃与电源断开，电铃不响，电灯与电源接通，电灯亮。答案：电磁铁有磁性，电铃电路工作，铃响报警电磁铁无磁性，灯泡电路工作，灯亮安全30分钟训练(巩固类训练，可用于课后)1.如图9-5-8所示，在电磁继电器的低压控制电路上安装一个温度热敏元件，当温度降低时，低压控制电路断开；当温度升高时，低压控制电路接通。在工作电路安装一个空调器若将该装置安在一个房间里，下列说法中正确的是（）图9-5-8A.此空调工作时可使室内温度一直降低B.此空调工作时可使室内温度升高C.此装置可使室内温度保持不变D.此装置可使室内温度不会升高得过高解析：由于在电磁继电器的低压控制电路上安装一个温度热敏元件，它的作用是当温度降低时，低压控制电路断开，电磁铁没有磁性，使空调电路断开，空调不工作；当温度升高时，低压控制电路接通，电磁铁有磁性，使空调电路闭合，空调开始工作，故可使温度不会升高得过高。答案：D2.关于动圈式扬声器，下列说法中正确的是（）A.动圈式扬声器音圈中有强电流通过时才会发声B.动圈式扬声器工作时是将机械能转化为电能C.动圈式扬声器的工作原理是通电线圈在磁场中受力运动D.动圈式扬声器工作时线圈中通过的电流一定是交变电流解析：动圈式扬声器在工作时通过的电流并不大，电流过强会烧坏线圈，所以A错。线圈振动带动纸盆振动发声，这一过程是电能转化为机械能，故B错。动圈式扬声器工作时，通电线圈在磁场中受力而振动，通过线圈的电流是反复...
