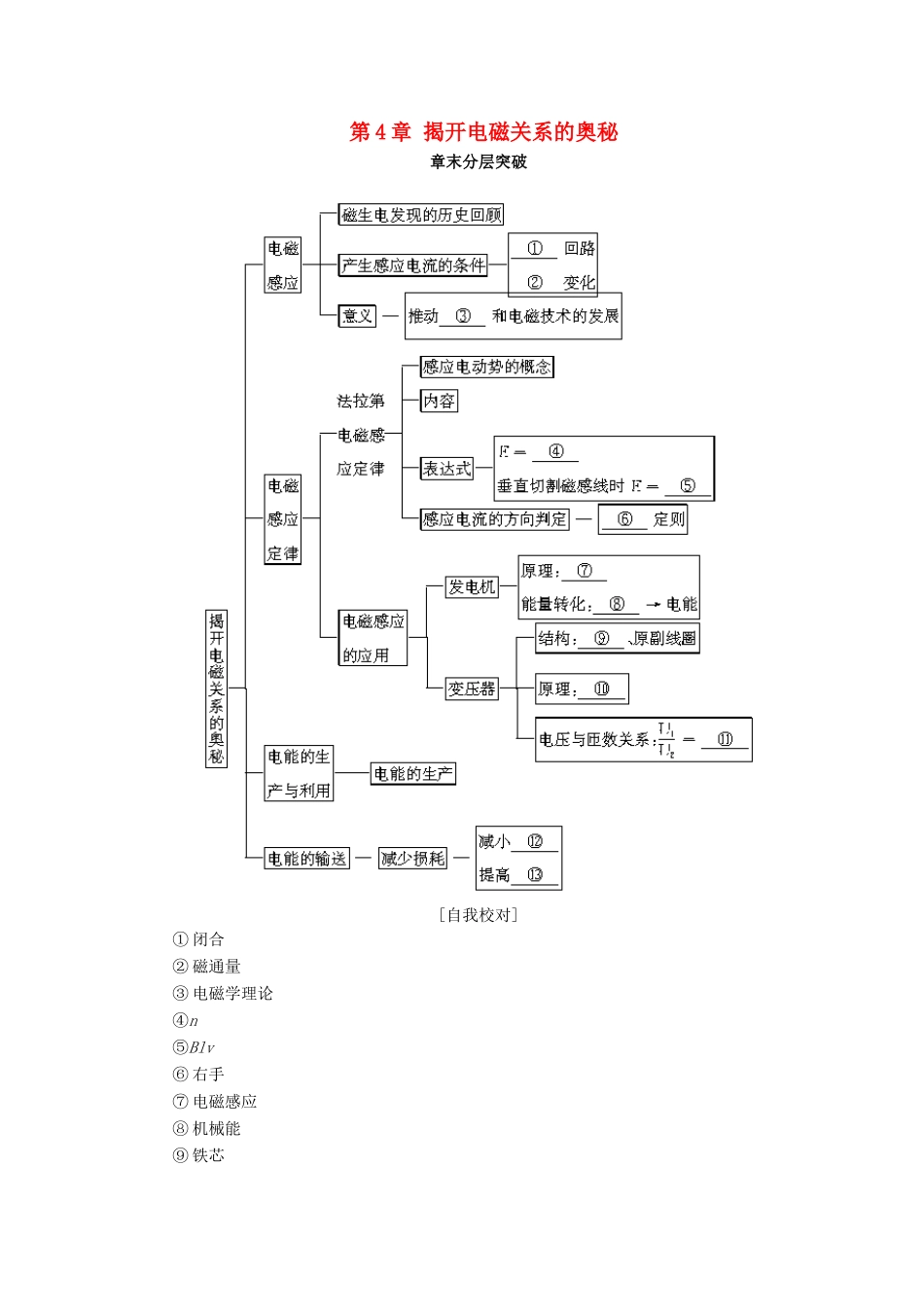

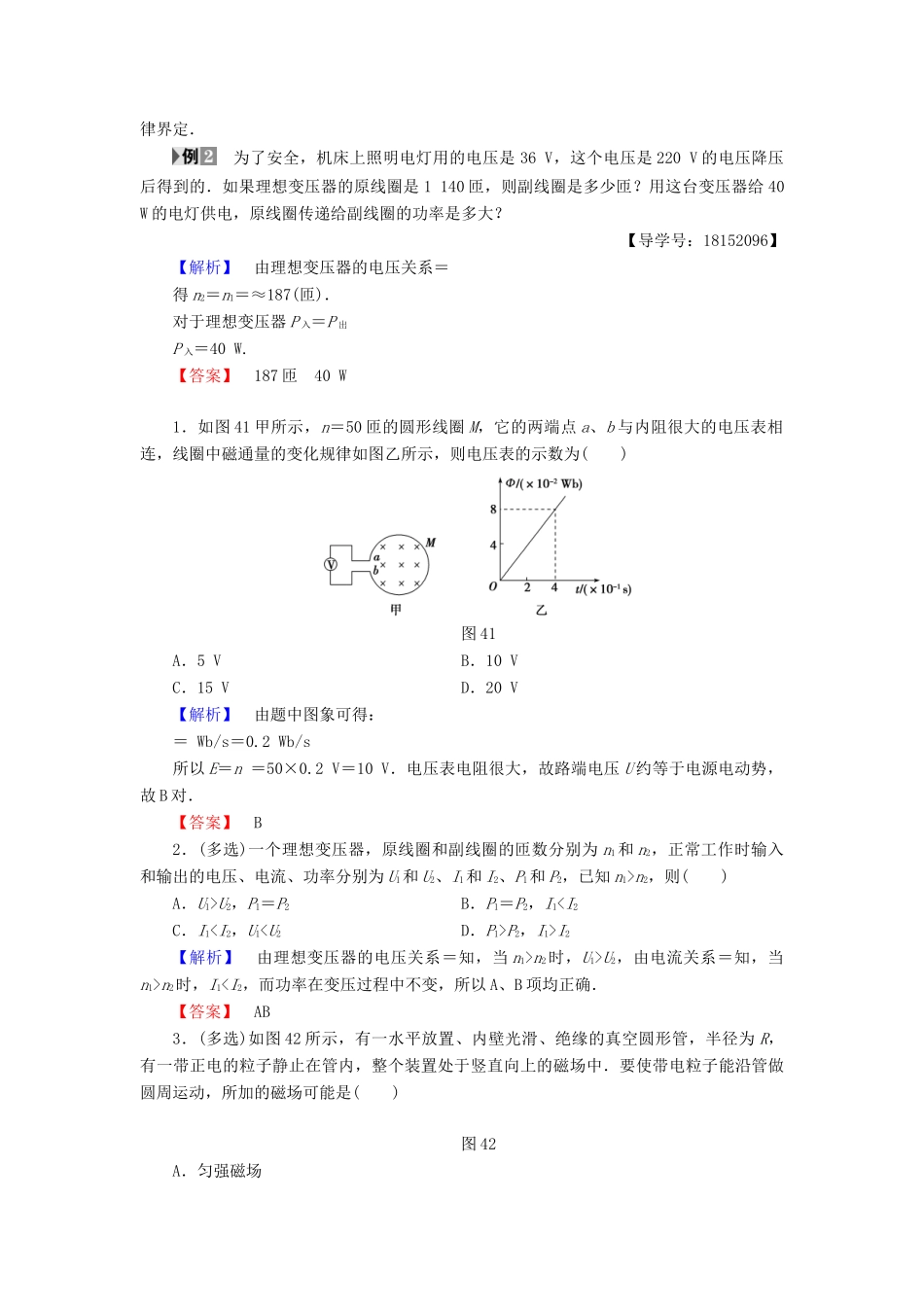

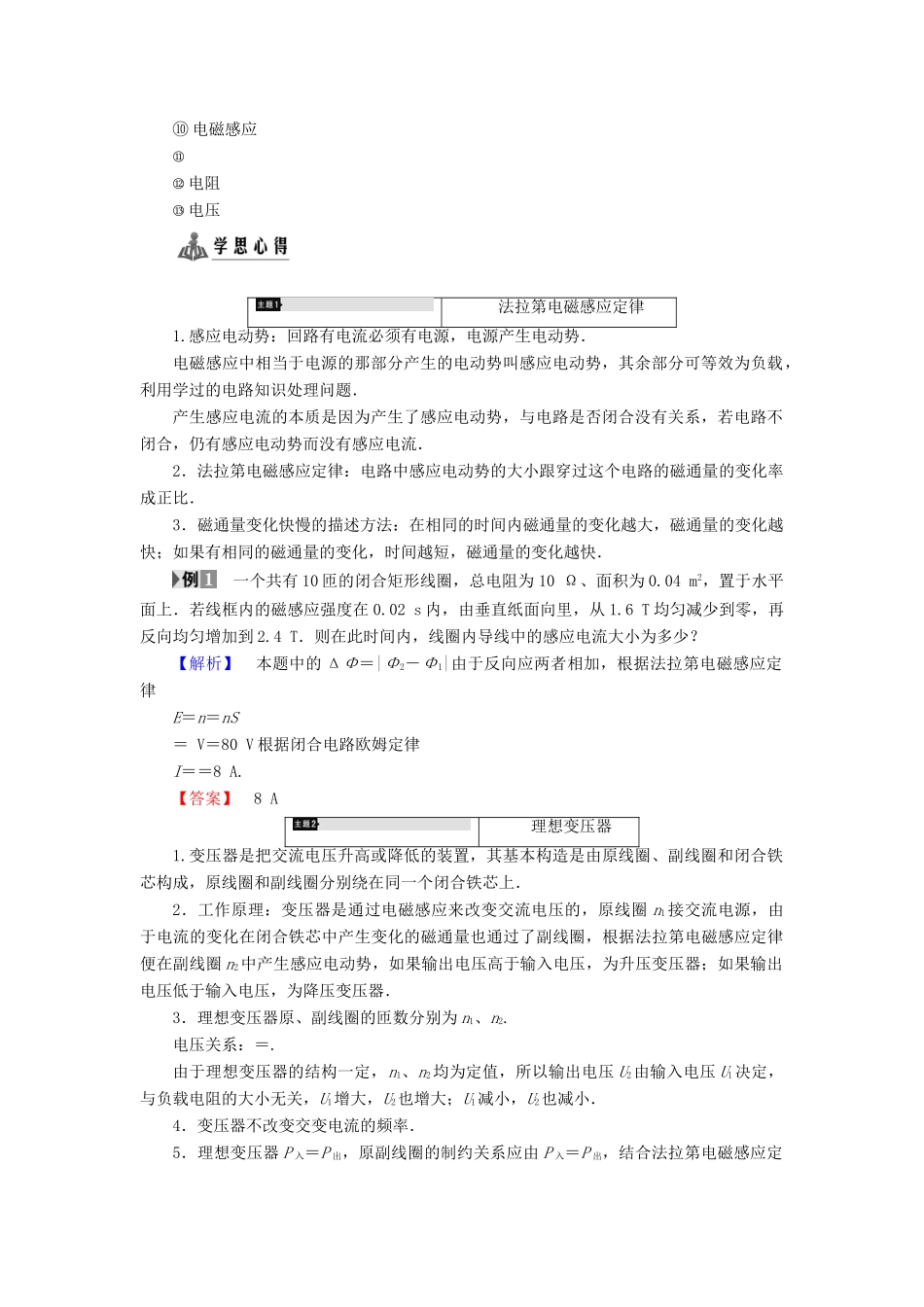

第4章揭开电磁关系的奥秘章末分层突破[自我校对]①闭合②磁通量③电磁学理论④n⑤Blv⑥右手⑦电磁感应⑧机械能⑨铁芯⑩电磁感应⑪⑫电阻⑬电压法拉第电磁感应定律1.感应电动势：回路有电流必须有电源，电源产生电动势．电磁感应中相当于电源的那部分产生的电动势叫感应电动势，其余部分可等效为负载，利用学过的电路知识处理问题．产生感应电流的本质是因为产生了感应电动势，与电路是否闭合没有关系，若电路不闭合，仍有感应电动势而没有感应电流．2．法拉第电磁感应定律：电路中感应电动势的大小跟穿过这个电路的磁通量的变化率成正比．3．磁通量变化快慢的描述方法：在相同的时间内磁通量的变化越大，磁通量的变化越快；如果有相同的磁通量的变化，时间越短，磁通量的变化越快．一个共有10匝的闭合矩形线圈，总电阻为10Ω、面积为0.04m2，置于水平面上．若线框内的磁感应强度在0.02s内，由垂直纸面向里，从1.6T均匀减少到零，再反向均匀增加到2.4T．则在此时间内，线圈内导线中的感应电流大小为多少？【解析】本题中的ΔΦ＝|Φ2－Φ1|由于反向应两者相加，根据法拉第电磁感应定律E＝n＝nS＝V＝80V根据闭合电路欧姆定律I＝＝8A.【答案】8A理想变压器1.变压器是把交流电压升高或降低的装置，其基本构造是由原线圈、副线圈和闭合铁芯构成，原线圈和副线圈分别绕在同一个闭合铁芯上．2．工作原理：变压器是通过电磁感应来改变交流电压的，原线圈n1接交流电源，由于电流的变化在闭合铁芯中产生变化的磁通量也通过了副线圈，根据法拉第电磁感应定律便在副线圈n2中产生感应电动势，如果输出电压高于输入电压，为升压变压器；如果输出电压低于输入电压，为降压变压器．3．理想变压器原、副线圈的匝数分别为n1、n2.电压关系：＝.由于理想变压器的结构一定，n1、n2均为定值，所以输出电压U2由输入电压U1决定，与负载电阻的大小无关，U1增大，U2也增大；U1减小，U2也减小．4．变压器不改变交变电流的频率．5．理想变压器P入＝P出，原副线圈的制约关系应由P入＝P出，结合法拉第电磁感应定律界定．为了安全，机床上照明电灯用的电压是36V，这个电压是220V的电压降压后得到的．如果理想变压器的原线圈是1140匝，则副线圈是多少匝？用这台变压器给40W的电灯供电，原线圈传递给副线圈的功率是多大？【导学号：18152096】【解析】由理想变压器的电压关系＝得n2＝n1＝≈187(匝)．对于理想变压器P入＝P出P入＝40W.【答案】187匝40W1．如图41甲所示，n＝50匝的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示，则电压表的示数为()图41A．5VB．10VC．15VD．20V【解析】由题中图象可得：＝Wb/s＝0.2Wb/s所以E＝n＝50×0.2V＝10V．电压表电阻很大，故路端电压U约等于电源电动势，故B对．【答案】B2．(多选)一个理想变压器，原线圈和副线圈的匝数分别为n1和n2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2，已知n1>n2，则()A．U1>U2，P1＝P2B．P1＝P2，I1P2，I1>I2【解析】由理想变压器的电压关系＝知，当n1>n2时，U1>U2，由电流关系＝知，当n1>n2时，I1
