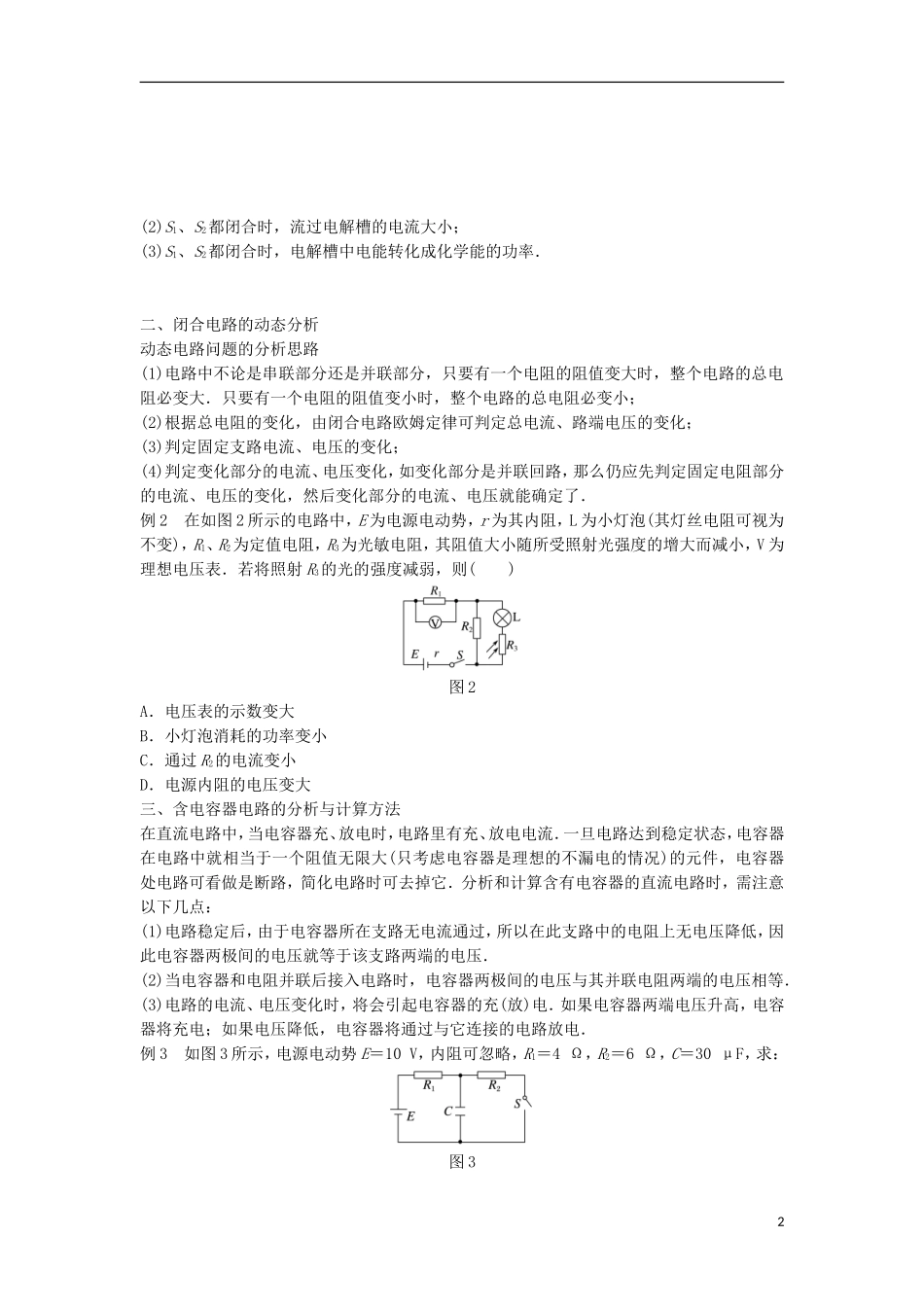

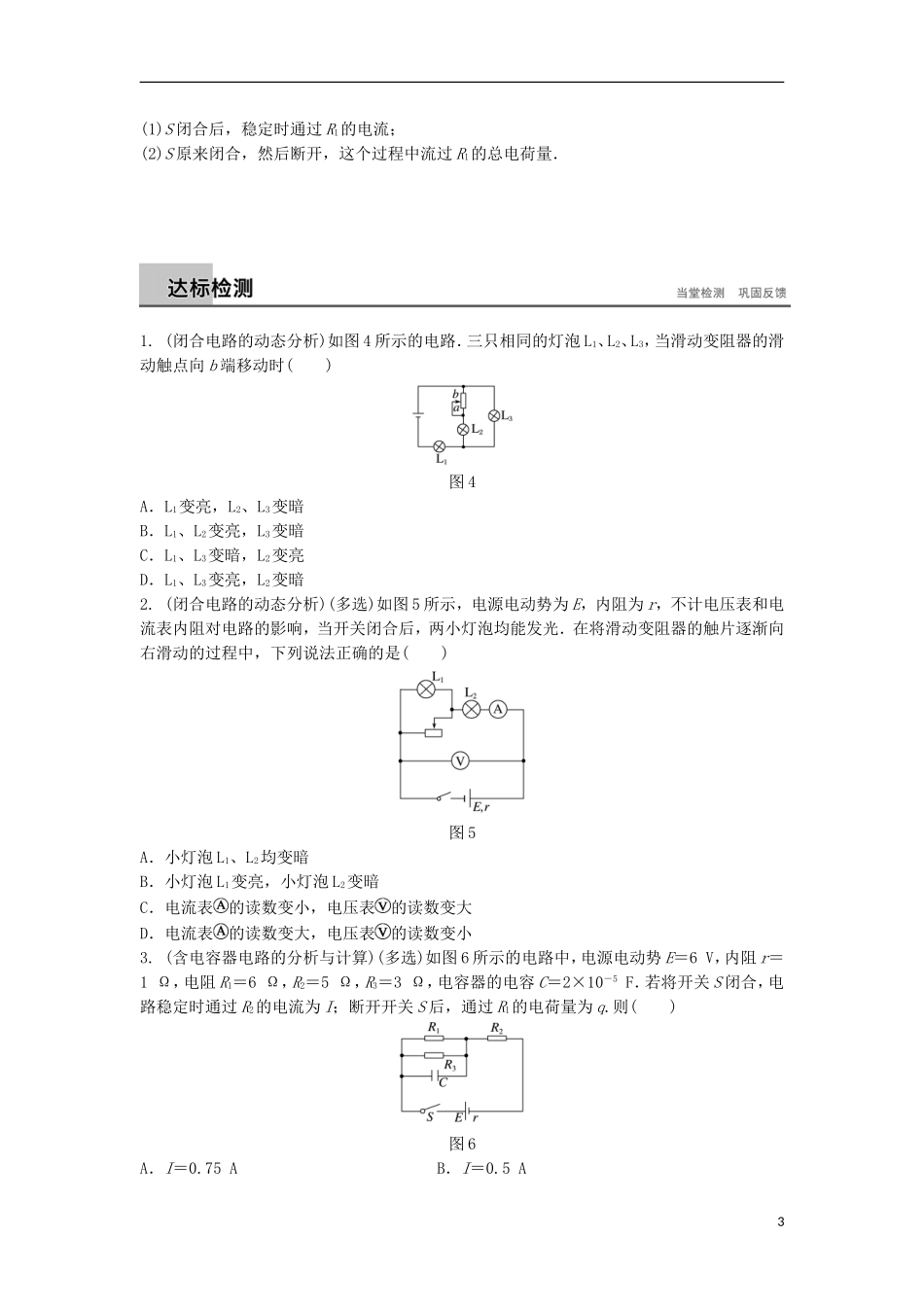

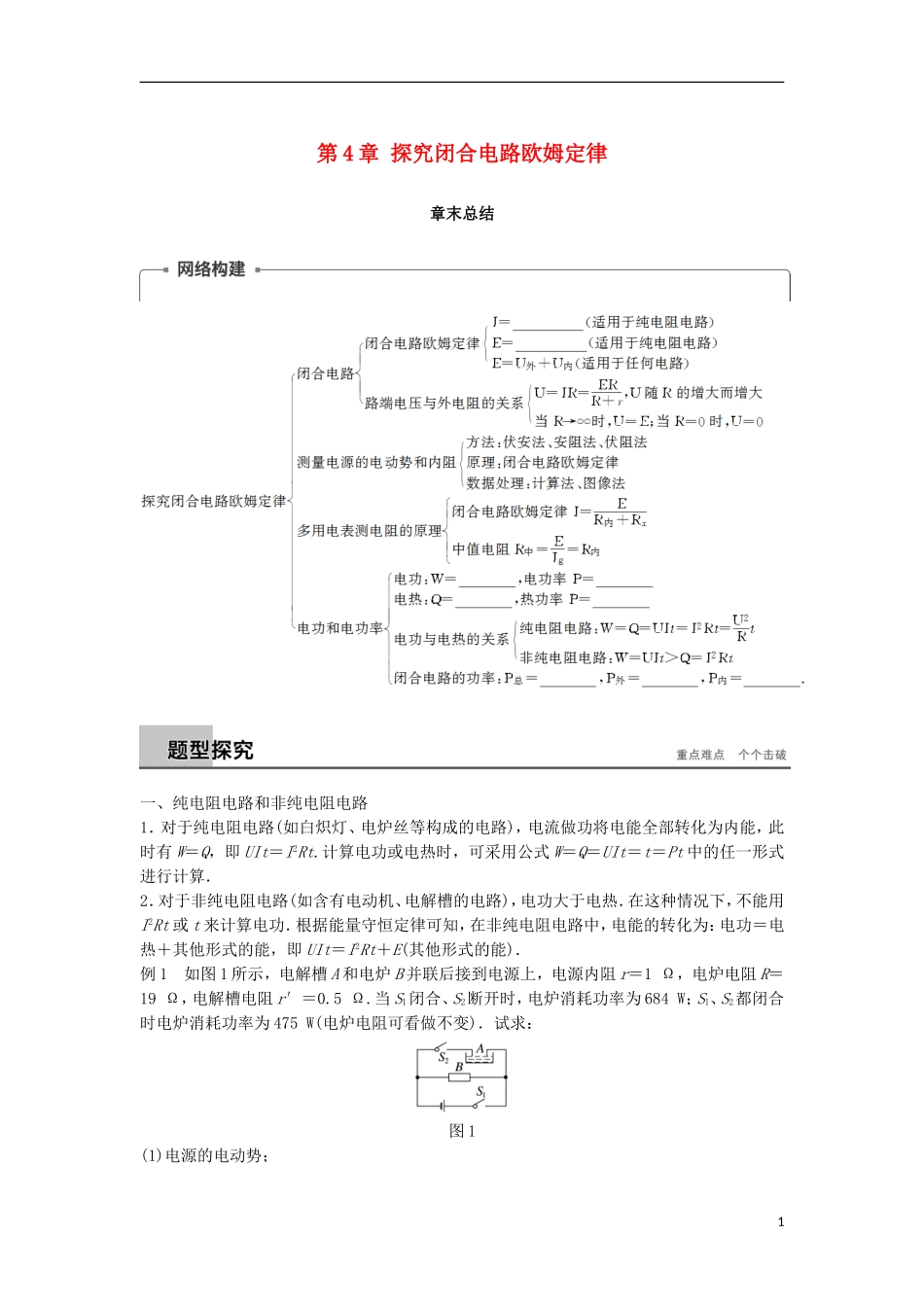

第4章探究闭合电路欧姆定律章末总结一、纯电阻电路和非纯电阻电路1．对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，此时有W＝Q，即UIt＝I2Rt.计算电功或电热时，可采用公式W＝Q＝UIt＝t＝Pt中的任一形式进行计算．2．对于非纯电阻电路(如含有电动机、电解槽的电路)，电功大于电热．在这种情况下，不能用I2Rt或t来计算电功．根据能量守恒定律可知，在非纯电阻电路中，电能的转化为：电功＝电热＋其他形式的能，即UIt＝I2Rt＋E(其他形式的能)．例1如图1所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1Ω，电炉电阻R＝19Ω，电解槽电阻r′＝0.5Ω.当S1闭合、S2断开时，电炉消耗功率为684W；S1、S2都闭合时电炉消耗功率为475W(电炉电阻可看做不变)．试求：图1(1)电源的电动势；1(2)S1、S2都闭合时，流过电解槽的电流大小；(3)S1、S2都闭合时，电解槽中电能转化成化学能的功率．二、闭合电路的动态分析动态电路问题的分析思路(1)电路中不论是串联部分还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻必变大．只要有一个电阻的阻值变小时，整个电路的总电阻必变小；(2)根据总电阻的变化，由闭合电路欧姆定律可判定总电流、路端电压的变化；(3)判定固定支路电流、电压的变化；(4)判定变化部分的电流、电压变化，如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，然后变化部分的电流、电压就能确定了．例2在如图2所示的电路中，E为电源电动势，r为其内阻，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()图2A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大三、含电容器电路的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流．一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的不漏电的情况)的元件，电容器处电路可看做是断路，简化电路时可去掉它．分析和计算含有电容器的直流电路时，需注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降低，因此电容器两极间的电压就等于该支路两端的电压．(2)当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等．(3)电路的电流、电压变化时，将会引起电容器的充(放)电．如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电．例3如图3所示，电源电动势E＝10V，内阻可忽略，R1＝4Ω，R2＝6Ω，C＝30μF，求：图32(1)S闭合后，稳定时通过R1的电流；(2)S原来闭合，然后断开，这个过程中流过R1的总电荷量．1.(闭合电路的动态分析)如图4所示的电路．三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触点向b端移动时()图4A．L1变亮，L2、L3变暗B．L1、L2变亮，L3变暗C．L1、L3变暗，L2变亮D．L1、L3变亮，L2变暗2.(闭合电路的动态分析)(多选)如图5所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()图5A．小灯泡L1、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表的读数变小，电压表的读数变大D．电流表的读数变大，电压表的读数变小3.(含电容器电路的分析与计算)(多选)如图6所示的电路中，电源电动势E＝6V，内阻r＝1Ω，电阻R1＝6Ω，R2＝5Ω，R3＝3Ω，电容器的电容C＝2×10－5F．若将开关S闭合，电路稳定时通过R2的电流为I；断开开关S后，通过R1的电荷量为q.则()图6A．I＝0.75AB．I＝0.5A3C．q＝2×10－5CD．q＝1×10－5C4.(非纯电阻电路的计算)如图7所示的电路中，电源电动势E＝10V，内阻r＝0.5Ω，电动机的电阻R0＝1.0Ω，电阻R1＝1.5Ω.电动机正常工作时，电压表的示数U1＝3.0V，求：图7(1)电源释放的电功率；(2)电动机消耗的电功率和将电能转化为机械能的功率；(3)电源的输出功率和效率．4答案精析网络构建IR＋IrUItUII2RtI2RIEIUI2r题型...
