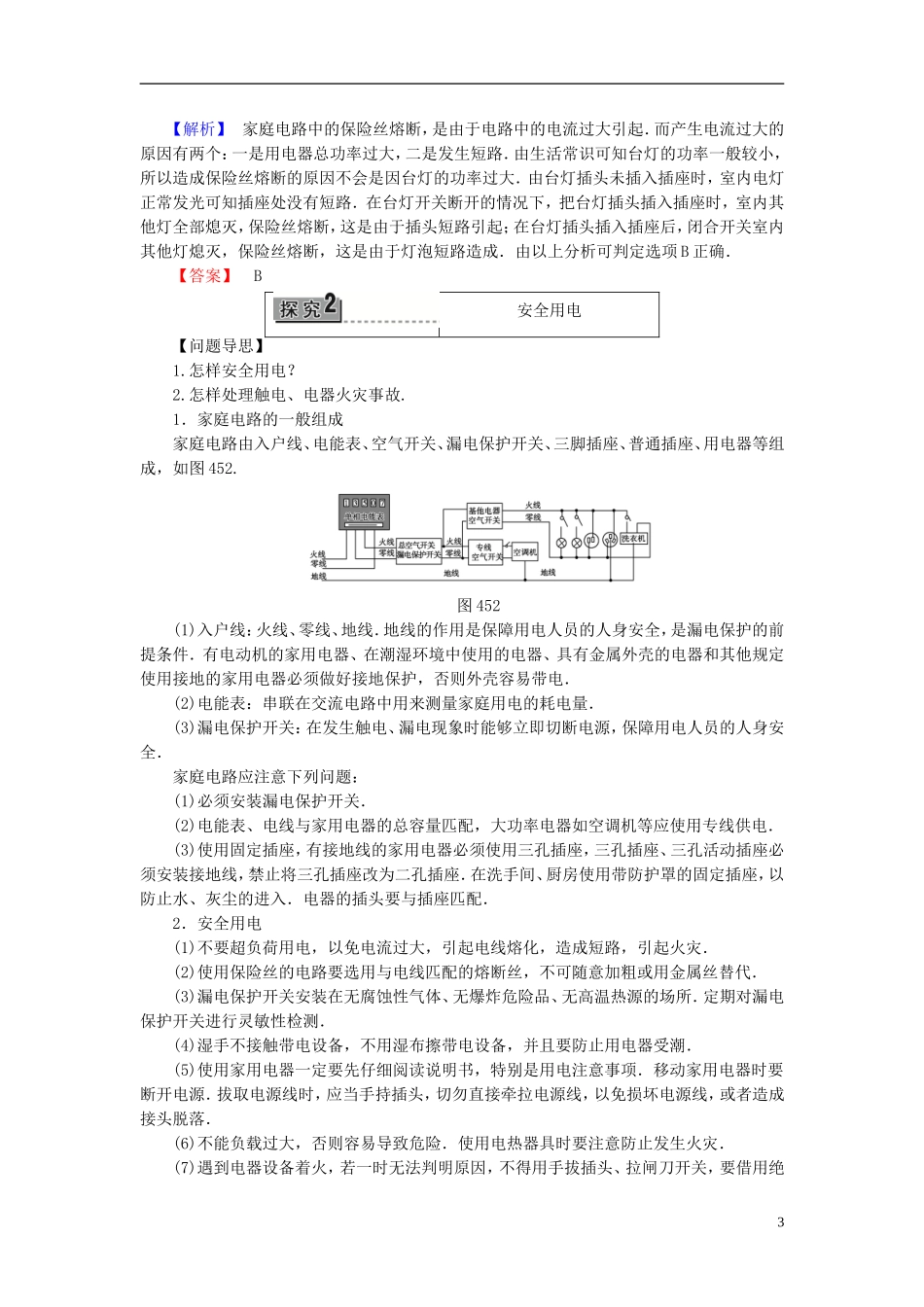

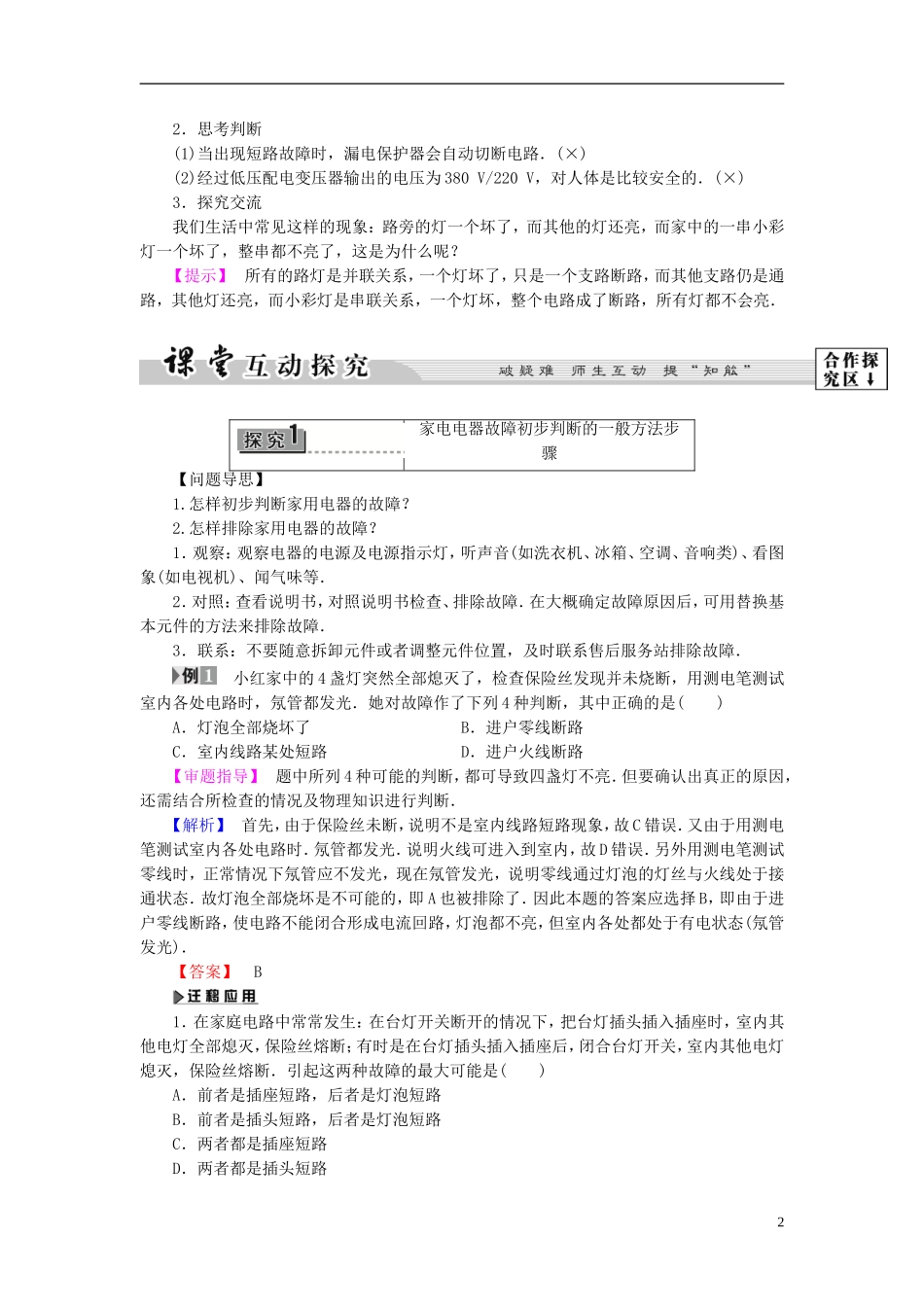

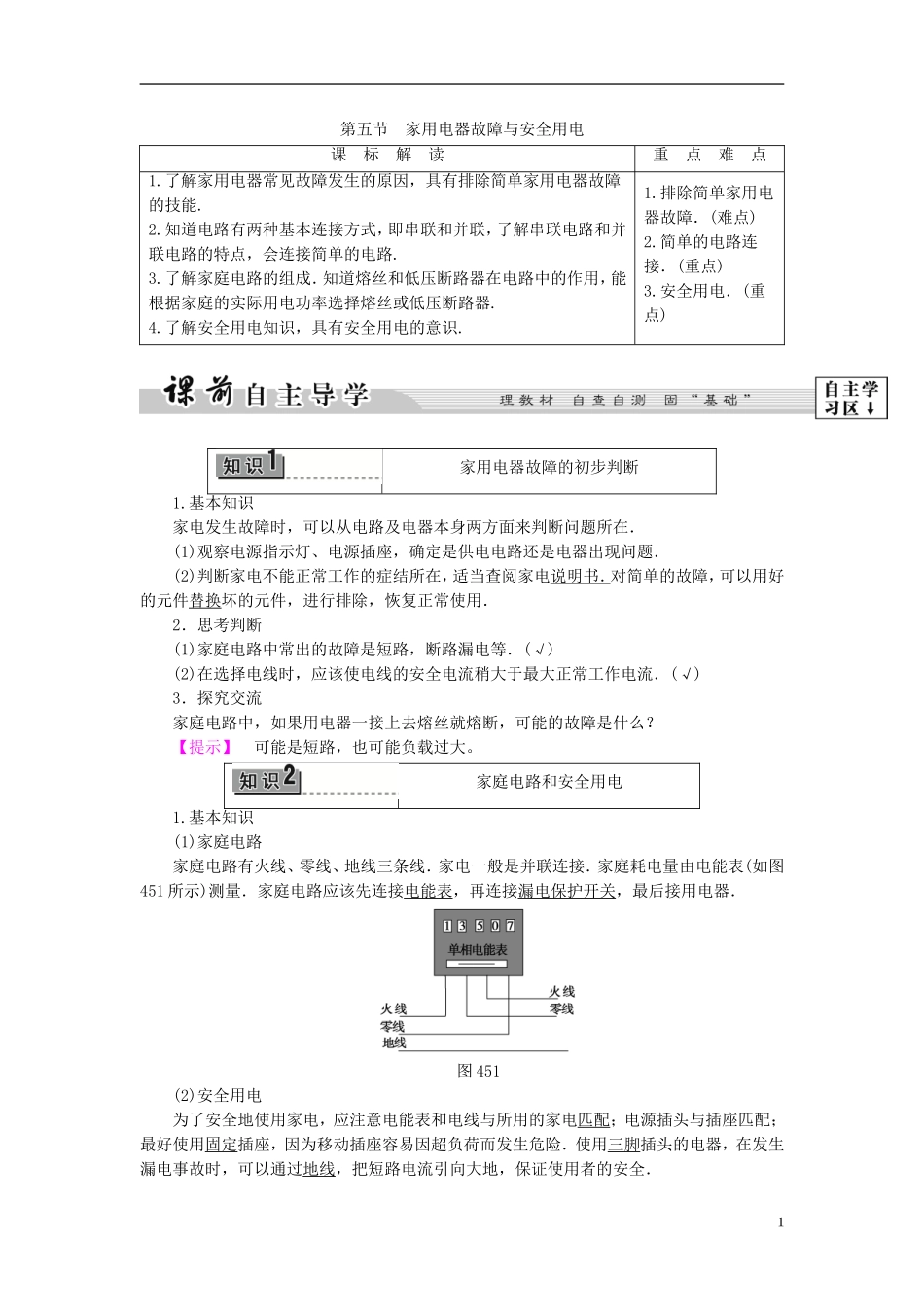

第五节家用电器故障与安全用电课标解读重点难点1.了解家用电器常见故障发生的原因，具有排除简单家用电器故障的技能.2.知道电路有两种基本连接方式，即串联和并联，了解串联电路和并联电路的特点，会连接简单的电路.3.了解家庭电路的组成．知道熔丝和低压断路器在电路中的作用，能根据家庭的实际用电功率选择熔丝或低压断路器.4.了解安全用电知识，具有安全用电的意识.1.排除简单家用电器故障．(难点)2.简单的电路连接．(重点)3.安全用电．(重点)家用电器故障的初步判断1.基本知识家电发生故障时，可以从电路及电器本身两方面来判断问题所在．(1)观察电源指示灯、电源插座，确定是供电电路还是电器出现问题．(2)判断家电不能正常工作的症结所在，适当查阅家电说明书．对简单的故障，可以用好的元件替换坏的元件，进行排除，恢复正常使用．2．思考判断(1)家庭电路中常出的故障是短路，断路漏电等．(√)(2)在选择电线时，应该使电线的安全电流稍大于最大正常工作电流．(√)3．探究交流家庭电路中，如果用电器一接上去熔丝就熔断，可能的故障是什么？【提示】可能是短路，也可能负载过大。家庭电路和安全用电1.基本知识(1)家庭电路家庭电路有火线、零线、地线三条线．家电一般是并联连接．家庭耗电量由电能表(如图451所示)测量．家庭电路应该先连接电能表，再连接漏电保护开关，最后接用电器．图451(2)安全用电为了安全地使用家电，应注意电能表和电线与所用的家电匹配；电源插头与插座匹配；最好使用固定插座，因为移动插座容易因超负荷而发生危险．使用三脚插头的电器，在发生漏电事故时，可以通过地线，把短路电流引向大地，保证使用者的安全．12．思考判断(1)当出现短路故障时，漏电保护器会自动切断电路．(×)(2)经过低压配电变压器输出的电压为380V/220V，对人体是比较安全的．(×)3．探究交流我们生活中常见这样的现象：路旁的灯一个坏了，而其他的灯还亮，而家中的一串小彩灯一个坏了，整串都不亮了，这是为什么呢？【提示】所有的路灯是并联关系，一个灯坏了，只是一个支路断路，而其他支路仍是通路，其他灯还亮，而小彩灯是串联关系，一个灯坏，整个电路成了断路，所有灯都不会亮．家电电器故障初步判断的一般方法步骤【问题导思】1.怎样初步判断家用电器的故障？2.怎样排除家用电器的故障？1．观察：观察电器的电源及电源指示灯，听声音(如洗衣机、冰箱、空调、音响类)、看图象(如电视机)、闻气味等．2．对照：查看说明书，对照说明书检查、排除故障．在大概确定故障原因后，可用替换基本元件的方法来排除故障．3．联系：不要随意拆卸元件或者调整元件位置，及时联系售后服务站排除故障．小红家中的4盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内各处电路时，氖管都发光．她对故障作了下列4种判断，其中正确的是()A．灯泡全部烧坏了B．进户零线断路C．室内线路某处短路D．进户火线断路【审题指导】题中所列4种可能的判断，都可导致四盏灯不亮．但要确认出真正的原因，还需结合所检查的情况及物理知识进行判断．【解析】首先，由于保险丝未断，说明不是室内线路短路现象，故C错误．又由于用测电笔测试室内各处电路时．氖管都发光．说明火线可进入到室内，故D错误．另外用测电笔测试零线时，正常情况下氖管应不发光，现在氖管发光，说明零线通过灯泡的灯丝与火线处于接通状态．故灯泡全部烧坏是不可能的，即A也被排除了．因此本题的答案应选择B，即由于进户零线断路，使电路不能闭合形成电流回路，灯泡都不亮，但室内各处都处于有电状态(氖管发光)．【答案】B1．在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是()A．前者是插座短路，后者是灯泡短路B．前者是插头短路，后者是灯泡短路C．两者都是插座短路D．两者都是插头短路2【解析】家庭电路中的保险丝熔断，是由于电路中的电流过大引起．而产生电流过大的原因有两个：一是用电器总功率过大，二是发生短路．由生活常识可知台灯的功率一般...
