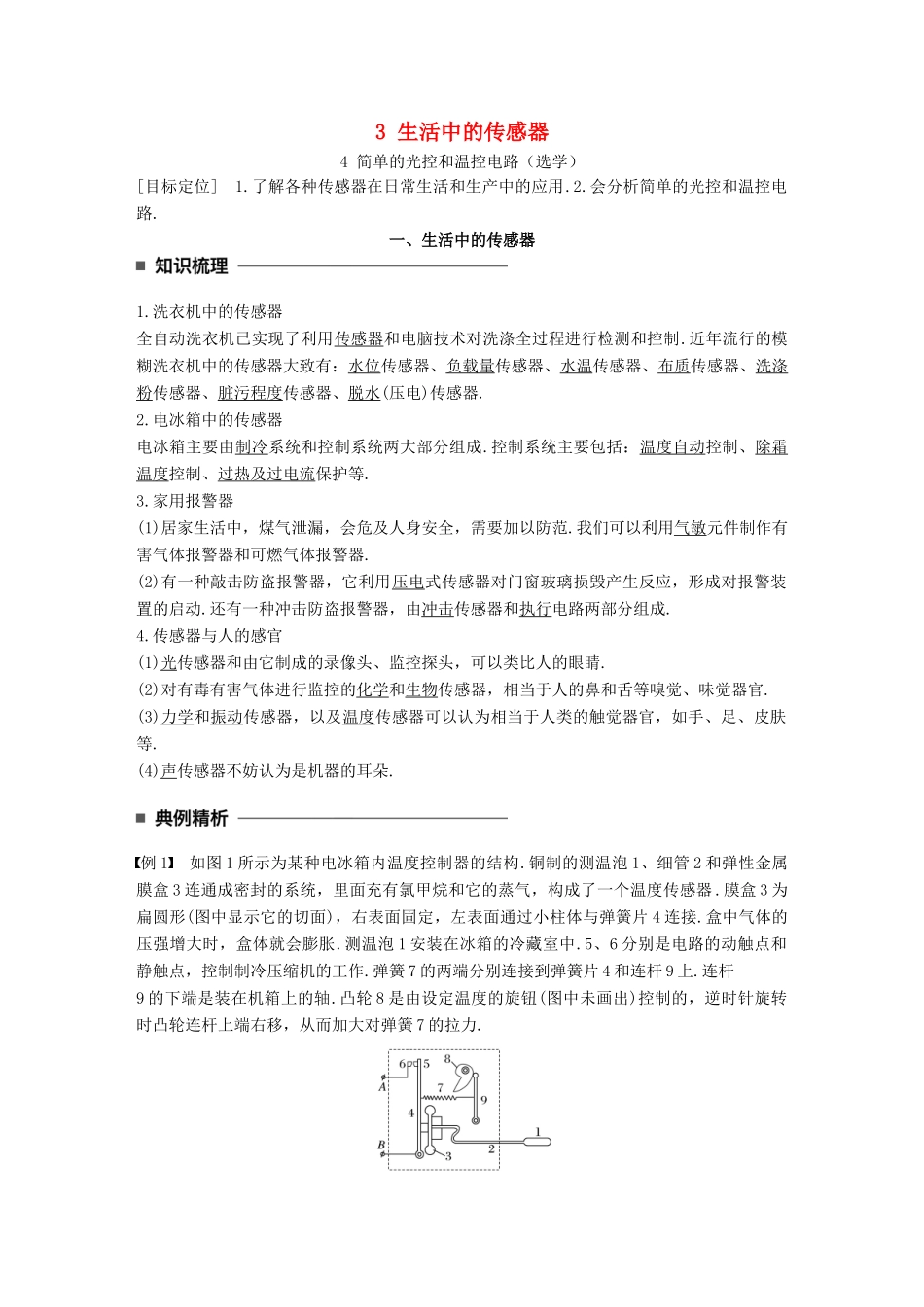

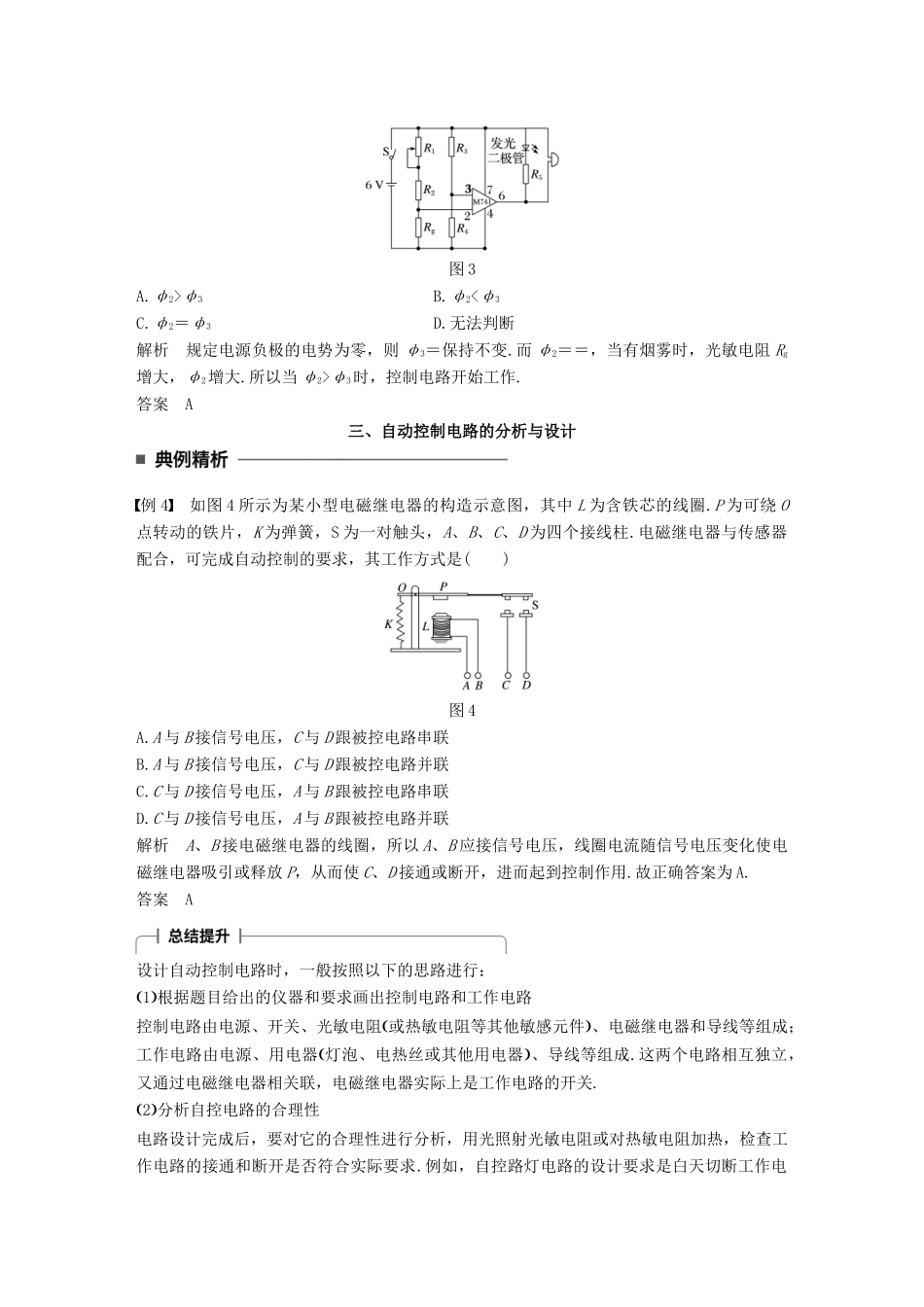

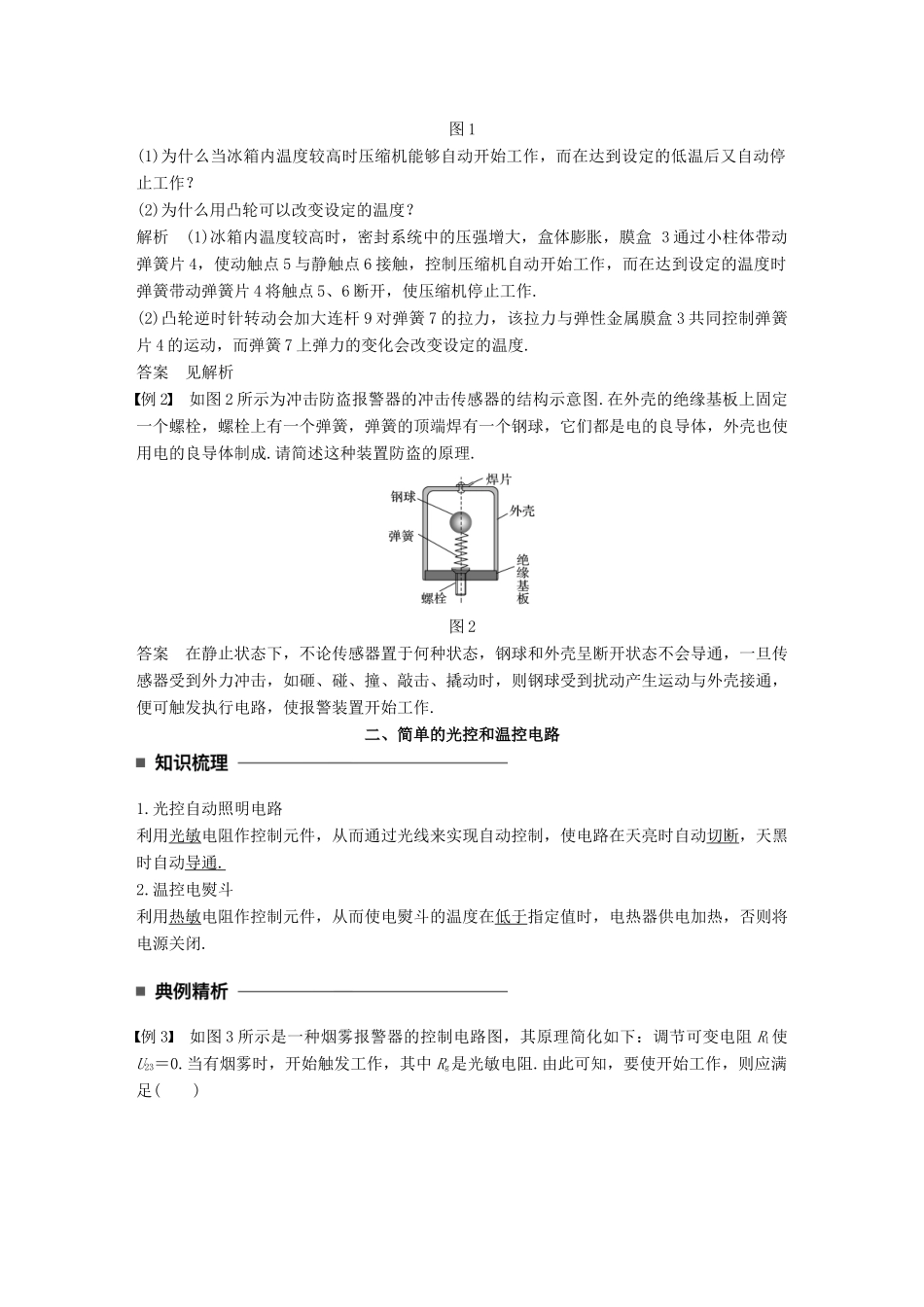

3生活中的传感器4简单的光控和温控电路（选学）[目标定位]1.了解各种传感器在日常生活和生产中的应用.2.会分析简单的光控和温控电路.一、生活中的传感器1.洗衣机中的传感器全自动洗衣机已实现了利用传感器和电脑技术对洗涤全过程进行检测和控制.近年流行的模糊洗衣机中的传感器大致有：水位传感器、负载量传感器、水温传感器、布质传感器、洗涤粉传感器、脏污程度传感器、脱水(压电)传感器.2.电冰箱中的传感器电冰箱主要由制冷系统和控制系统两大部分组成.控制系统主要包括：温度自动控制、除霜温度控制、过热及过电流保护等.3.家用报警器(1)居家生活中，煤气泄漏，会危及人身安全，需要加以防范.我们可以利用气敏元件制作有害气体报警器和可燃气体报警器.(2)有一种敲击防盗报警器，它利用压电式传感器对门窗玻璃损毁产生反应，形成对报警装置的启动.还有一种冲击防盗报警器，由冲击传感器和执行电路两部分组成.4.传感器与人的感官(1)光传感器和由它制成的录像头、监控探头，可以类比人的眼睛.(2)对有毒有害气体进行监控的化学和生物传感器，相当于人的鼻和舌等嗅觉、味觉器官.(3)力学和振动传感器，以及温度传感器可以认为相当于人类的触觉器官，如手、足、皮肤等.(4)声传感器不妨认为是机器的耳朵.例1如图1所示为某种电冰箱内温度控制器的结构.铜制的测温泡1、细管2和弹性金属膜盒3连通成密封的系统，里面充有氯甲烷和它的蒸气，构成了一个温度传感器.膜盒3为扁圆形(图中显示它的切面)，右表面固定，左表面通过小柱体与弹簧片4连接.盒中气体的压强增大时，盒体就会膨胀.测温泡1安装在冰箱的冷藏室中.5、6分别是电路的动触点和静触点，控制制冷压缩机的工作.弹簧7的两端分别连接到弹簧片4和连杆9上.连杆9的下端是装在机箱上的轴.凸轮8是由设定温度的旋钮(图中未画出)控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力.图1(1)为什么当冰箱内温度较高时压缩机能够自动开始工作，而在达到设定的低温后又自动停止工作？(2)为什么用凸轮可以改变设定的温度？解析(1)冰箱内温度较高时，密封系统中的压强增大，盒体膨胀，膜盒3通过小柱体带动弹簧片4，使动触点5与静触点6接触，控制压缩机自动开始工作，而在达到设定的温度时弹簧带动弹簧片4将触点5、6断开，使压缩机停止工作.(2)凸轮逆时针转动会加大连杆9对弹簧7的拉力，该拉力与弹性金属膜盒3共同控制弹簧片4的运动，而弹簧7上弹力的变化会改变设定的温度.答案见解析例2如图2所示为冲击防盗报警器的冲击传感器的结构示意图.在外壳的绝缘基板上固定一个螺栓，螺栓上有一个弹簧，弹簧的顶端焊有一个钢球，它们都是电的良导体，外壳也使用电的良导体制成.请简述这种装置防盗的原理.图2答案在静止状态下，不论传感器置于何种状态，钢球和外壳呈断开状态不会导通，一旦传感器受到外力冲击，如砸、碰、撞、敲击、撬动时，则钢球受到扰动产生运动与外壳接通，便可触发执行电路，使报警装置开始工作.二、简单的光控和温控电路1.光控自动照明电路利用光敏电阻作控制元件，从而通过光线来实现自动控制，使电路在天亮时自动切断，天黑时自动导通.2.温控电熨斗利用热敏电阻作控制元件，从而使电熨斗的温度在低于指定值时，电热器供电加热，否则将电源关闭.例3如图3所示是一种烟雾报警器的控制电路图，其原理简化如下：调节可变电阻R1使U23＝0.当有烟雾时，开始触发工作，其中Rg是光敏电阻.由此可知，要使开始工作，则应满足()图3A.φ2>φ3B.φ2<φ3C.φ2＝φ3D.无法判断解析规定电源负极的电势为零，则φ3＝保持不变.而φ2＝＝，当有烟雾时，光敏电阻Rg增大，φ2增大.所以当φ2>φ3时，控制电路开始工作.答案A三、自动控制电路的分析与设计例4如图4所示为某小型电磁继电器的构造示意图，其中L为含铁芯的线圈.P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱.电磁继电器与传感器配合，可完成自动控制的要求，其工作方式是()图4A.A与B接信号电压，C与D跟被控电路串联B.A与B接信号电压，C与D跟被控电路并联C.C与D接信号电压，A与B跟被控电路串联D.C与D接信号电压，A与B跟被控电路并联解析A、B接电磁继电器的线圈，所...
