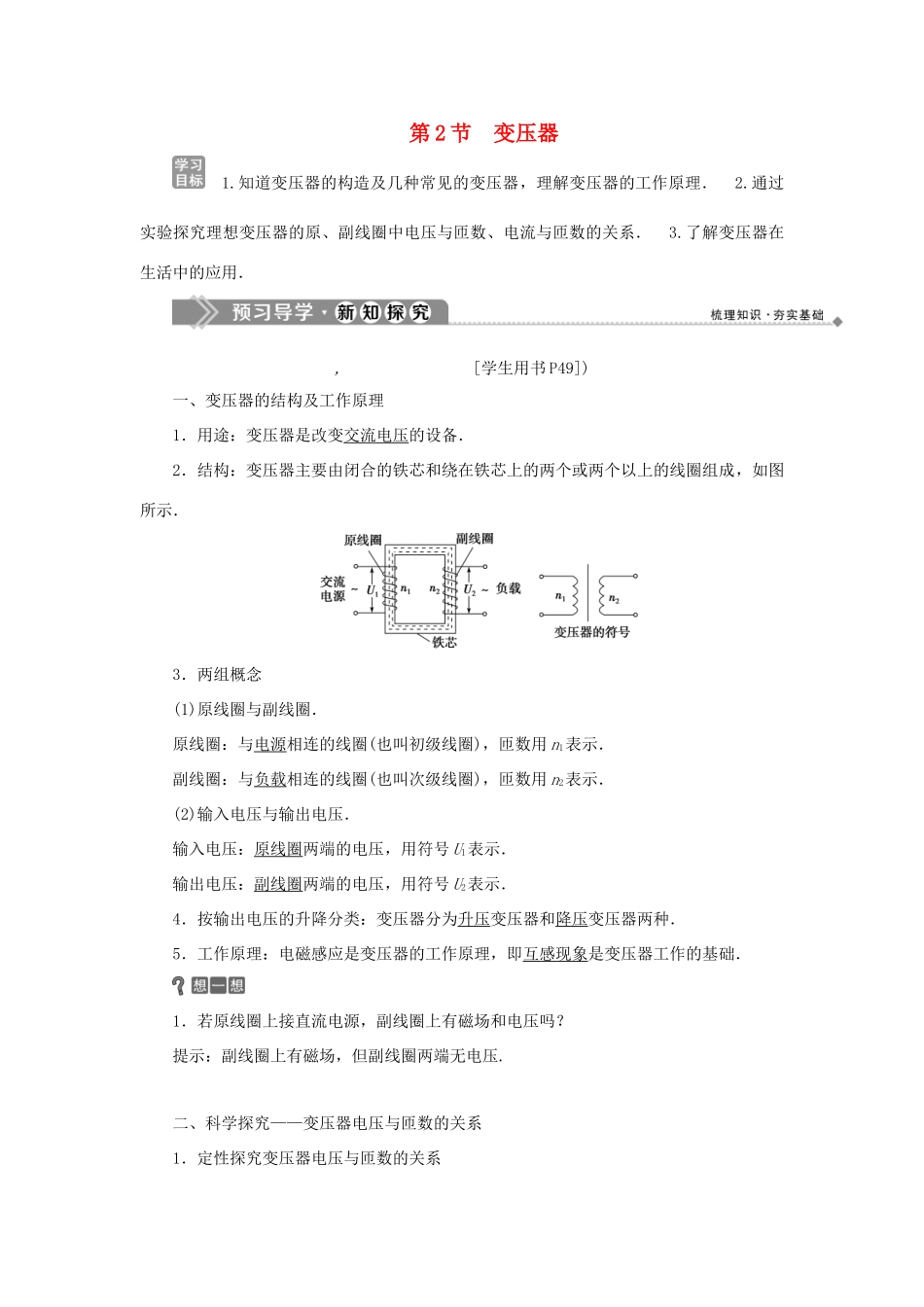

第2节变压器1.知道变压器的构造及几种常见的变压器，理解变压器的工作原理．2.通过实验探究理想变压器的原、副线圈中电压与匝数、电流与匝数的关系．3.了解变压器在生活中的应用．,[学生用书P49])一、变压器的结构及工作原理1．用途：变压器是改变交流电压的设备．2．结构：变压器主要由闭合的铁芯和绕在铁芯上的两个或两个以上的线圈组成，如图所示．3．两组概念(1)原线圈与副线圈．原线圈：与电源相连的线圈(也叫初级线圈)，匝数用n1表示．副线圈：与负载相连的线圈(也叫次级线圈)，匝数用n2表示．(2)输入电压与输出电压．输入电压：原线圈两端的电压，用符号U1表示．输出电压：副线圈两端的电压，用符号U2表示．4．按输出电压的升降分类：变压器分为升压变压器和降压变压器两种．5．工作原理：电磁感应是变压器的工作原理，即互感现象是变压器工作的基础．1．若原线圈上接直流电源，副线圈上有磁场和电压吗？提示：副线圈上有磁场，但副线圈两端无电压.二、科学探究——变压器电压与匝数的关系1．定性探究变压器电压与匝数的关系如图所示为原、副线圈匝数可变的变压器．先保持原线圈匝数不变，使副线圈的匝数依次减少，电压表V2的示数依次减小．再保持副线圈的匝数不变，使原线圈匝数依次减少，电压表V2的示数依次增大．2．变压器电压与匝数的关系理想变压器特点铁芯无漏磁，原、副线圈无电阻电压与匝数关系＝电流与匝数关系＝功率关系P1＝P2(1)对于理想变压器，无论有几个副线圈，输入功率和输出功率总是相等．()(2)对于理想变压器，＝的成立是需要条件的．()(3)负载变化时，可能引起原线圈电压的变化．()提示：(1)√(2)√(3)×三、自耦变压器1．示意图2．特点：铁芯上只有一个绕组．3．自耦变压器的用途：可升高电压，也可降低电压．如果把整个绕组作原线圈，副线圈只取绕组的一部分，就可以成为降压变压器(如图甲)；如果把绕组的一部分作原线圈，整个绕组作副线圈，就可以成为升压变压器(如图乙)．4．自耦变压器的优点：可以连续调节输出电压．2.如图所示，自耦变压器输入端A、B接交流稳压电源，其电压有效值UAB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D两端电压的有效值UCD和通过电阻R0的电流分别为多少？提示：200V5A理想变压器的特点及工作原理[学生用书P50]1．理想变压器理想变压器是实际变压器的近似．理想变压器有三个特点：(1)铁芯封闭性好，无漏磁现象，即穿过原、副线圈两绕组每匝的磁通量Φ都一样，每匝线圈中所产生的感应电动势相等．(2)线圈绕组的电阻不计，无能损现象．(3)铁芯中的电流不计，铁芯不发热，无能损现象．2．工作原理变压器的变压原理是电磁感应．(1)当原线圈两端加上交变电压U1时，就有交变电流I1通过原线圈，并在铁芯中产生交变的磁场，铁芯中就有变化的磁通量．(2)由于副线圈也绕在同一铁芯上，这个变化的磁通量同样穿过副线圈，并在副线圈上产生感应电动势．(3)如果在副线圈两端连接负载构成闭合回路，在副线圈中就会产生交变电流I2.(多选)关于变压器的下列说法中正确的是()A．变压器也可能改变恒定电压B．变压器的工作原理是电磁感应，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源起负载作用，而副线圈相对负载起电源作用[解题探究](1)理想变压器的基本结构？(2)理想变压器的工作原理是什么？[解析]变压器只能改变变化的电压或电流，不能改变恒定电压或电流，故A选项错误；变压器可以有一个或多个副线圈，C选项正确；变压器的工作原理是电磁感应现象中的互感现象，副线圈输出的电流(或电压)是原线圈电流(或电压)的感应电流(或感应电压)，故B选项正确；根据变压器的结构特点和在电路中的作用可知选项D正确．[答案]BCD(1)在原、副线圈中由交变电流而引发的相互感应现象，叫互感现象．(2)互感现象是变压器工作的基础：变压器通过闭合铁芯，利用互感现象实现了电能向磁场能再到电能的转化．(3)变压器是依据电磁感应来工作的，因此只能在交流电路中工作，如果变压器接入直流电路，原线圈中的电流不变，在铁芯中不能引起磁通量的变化，没有互感现象出现，变压器起不到变...
