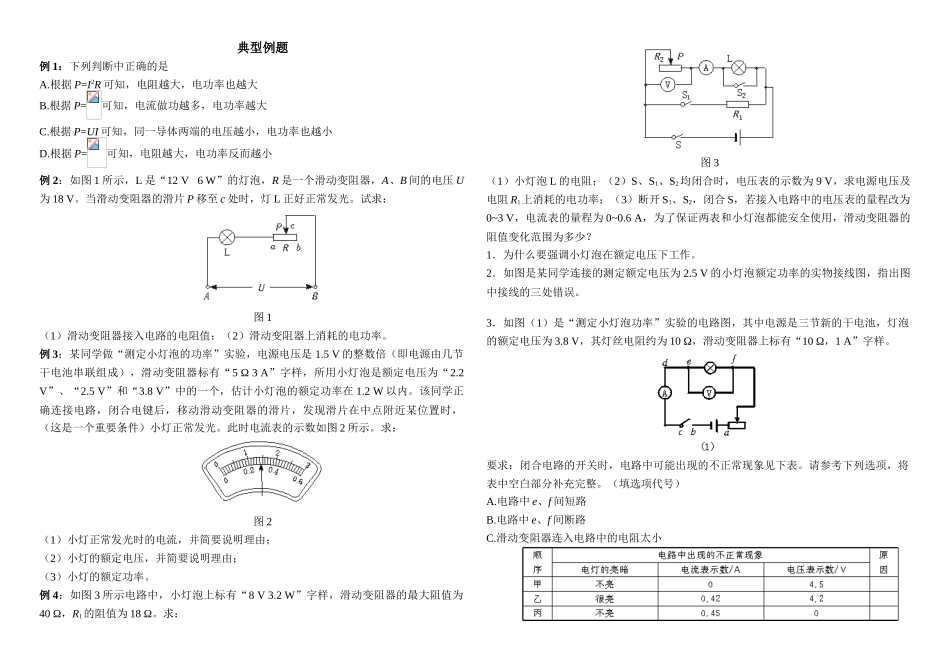

测量小灯泡的电功率-典型例题_第1页
1/4

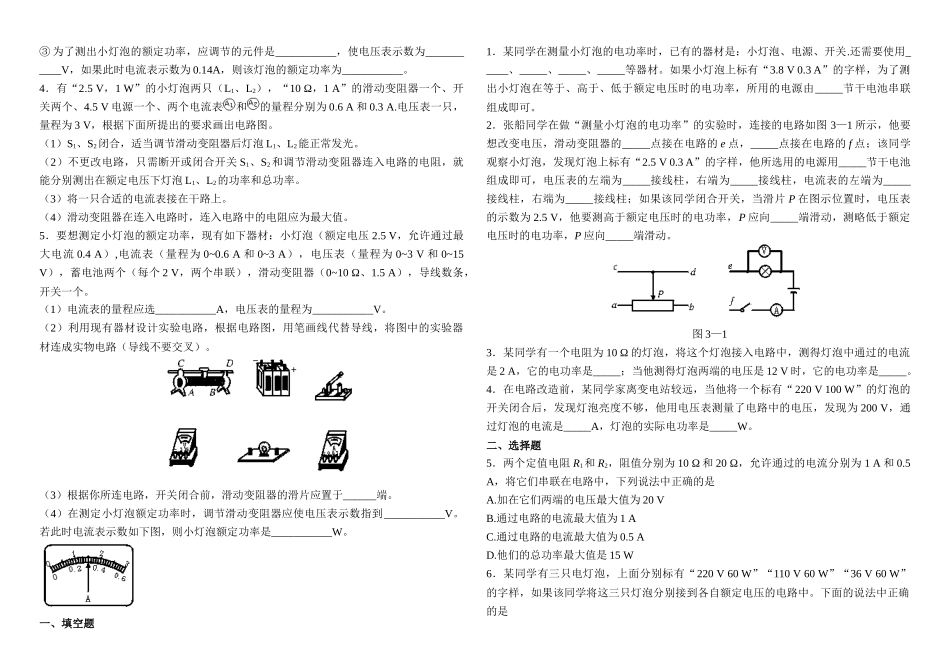

测量小灯泡的电功率-典型例题_第2页
2/4

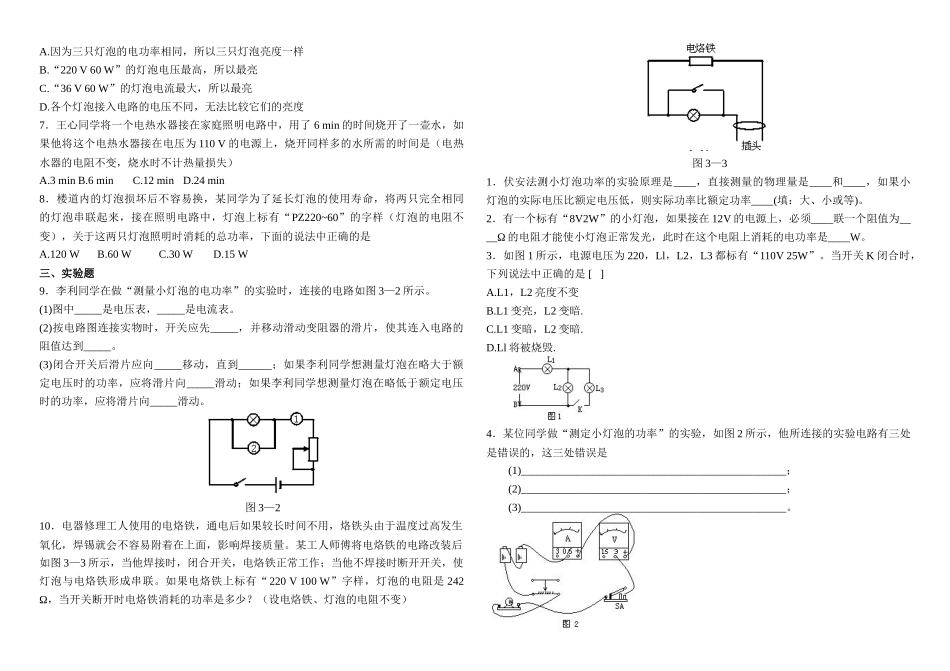

测量小灯泡的电功率-典型例题_第3页
3/4
典型例题例1:下列判断中正确的是A.根据P=I2R可知,电阻越大,电功率也越大B.根据P=可知,电流做功越多,电功率越大C.根据P=UI可知,同一导体两端的电压越小,电功率也越小D.根据P=可知,电阻越大,电功率反而越小例2:如图1所示,L是“12V6W”的灯泡,R是一个滑动变阻器,A、B间的电压U为18V。当滑动变阻器的滑片P移至c处时,灯L正好正常发光。试求:图1(1)滑动变阻器接入电路的电阻值;(2)滑动变阻器上消耗的电功率。例3:某同学做“测定小灯泡的功率”实验,电源电压是1.5V的整数倍(即电源由几节干电池串联组成),滑动变阻器标有“5Ω3A”字样,所用小灯泡是额定电压为“2.2V”、“2.5V”和“3.8V”中的一个,估计小灯泡的额定功率在1.2W以内。该同学正确连接电路,闭合电键后,移动滑动变阻器的滑片,发现滑片在中点附近某位置时,(这是一个重要条件)小灯正常发光。此时电流表的示数如图2所示。求:图2(1)小灯正常发光时的电流,并简要说明理由;(2)小灯的额定电压,并简要说明理由;(3)小灯的额定功率。例4:如图3所示电路中,小灯泡上标有“8V3.2W”字样,滑动变阻器的最大阻值为40Ω,R1的阻值为18Ω。求:图3(1)小灯泡L的电阻;(2)S、S1、S2均闭合时,电压表的示数为9V,求电源电压及电阻R1上消耗的电功率;(3)断开S1、S2,闭合S,若接入电路中的电压表的量程改为0~3V,电流表的量程为0~0.6A,为了保证两表和小灯泡都能安全使用,滑动变阻器的阻值变化范围为多少?1.为什么要强调小灯泡在额定电压下工作。2.如图是某同学连接的测定额定电压为2.5V的小灯泡额定功率的实物接线图,指出图中接线的三处错误。3.如图(1)是“测定小灯泡功率”实验的电路图,其中电源是三节新的干电池,灯泡的额定电压为3.8V,其灯丝电阻约为10Ω,滑动变阻器上标有“10Ω,1A”字样。要求:闭合电路的开关时,电路中可能出现的不正常现象见下表。请参考下列选项,将表中空白部分补充完整。(填选项代号)A.电路中e、f间短路B.电路中e、f间断路C.滑动变阻器连入电路中的电阻太小③为了测出小灯泡的额定功率,应调节的元件是___________,使电压表示数为___________V,如果此时电流表示数为0.14A,则该灯泡的额定功率为___________。4.有“2.5V,1W”的小灯泡两只(L1、L2),“10Ω,1A”的滑动变阻器一个、开关两个、4.5V电源一个、两个电流表和的量程分别为0.6A和0.3A.电压表一只,量程为3V,根据下面所提出的要求画出电路图。(1)S1、S2闭合,适当调节滑动变阻器后灯泡L1、L2能正常发光。(2)不更改电路,只需断开或闭合开关S1、S2和调节滑动变阻器连入电路的电阻,就能分别测出在额定电压下灯泡L1、L2的功率和总功率。(3)将一只合适的电流表接在干路上。(4)滑动变阻器在连入电路时,连入电路中的电阻应为最大值。5.要想测定小灯泡的额定功率,现有如下器材:小灯泡(额定电压2.5V,允许通过最大电流0.4A),电流表(量程为0~0.6A和0~3A),电压表(量程为0~3V和0~15V),蓄电池两个(每个2V,两个串联),滑动变阻器(0~10Ω、1.5A),导线数条,开关一个。(1)电流表的量程应选___________A,电压表的量程为___________V。(2)利用现有器材设计实验电路,根据电路图,用笔画线代替导线,将图中的实验器材连成实物电路(导线不要交叉)。(3)根据你所连电路,开关闭合前,滑动变阻器的滑片应置于______端。(4)在测定小灯泡额定功率时,调节滑动变阻器应使电压表示数指到___________V。若此时电流表示数如下图,则小灯泡额定功率是___________W。一、填空题1.某同学在测量小灯泡的电功率时,已有的器材是:小灯泡、电源、开关.还需要使用_____、_____、_____、_____等器材。如果小灯泡上标有“3.8V0.3A”的字样,为了测出小灯泡在等于、高于、低于额定电压时的电功率,所用的电源由_____节干电池串联组成即可。2.张船同学在做“测量小灯泡的电功率”的实验时,连接的电路如图3—1所示,他要想改变电压,滑动变阻器的_____点接在电路的e点,_____点接在电路的f点;该同学观察小灯泡,发现灯泡上标有“2.5V0.3A”的字样,他所选用的电源用_____节干电池组...
