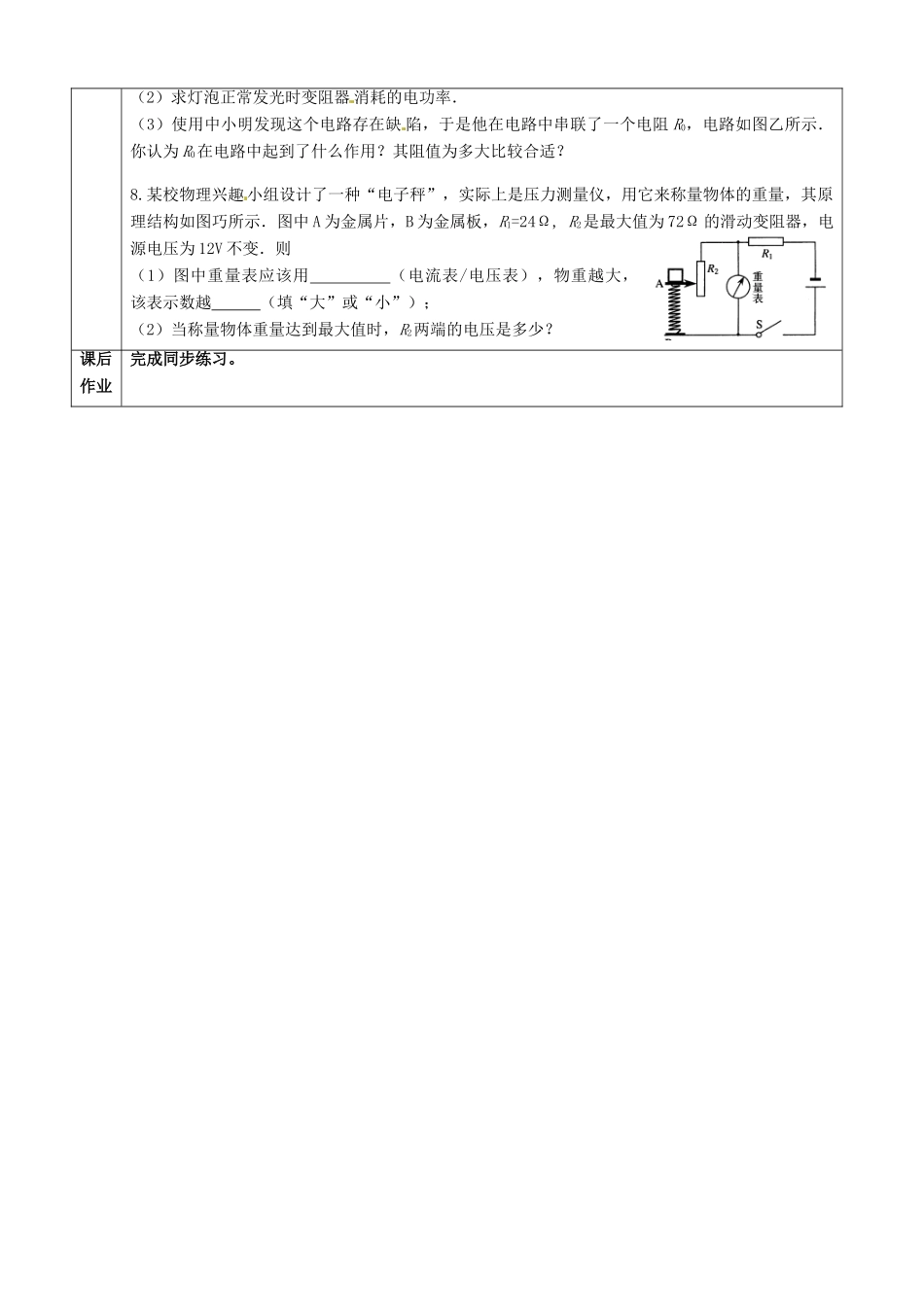

课题第五讲电路安全问题及电功率计算题学案创设情境展示目标学习目标:1、熟练掌握串并联电路分压和分流规律2.会计算分析串、并联电路中的电功率问题自主学习合作探究一、安全电路问题典型例题1如图所示的电路中，灯L标有“3V0.9W”、滑动变阻器R上标有“301A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是。二、计算题典型例题2如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。（1）当开关S1、S2都闭合时，电流表A1的示数是0.6A，小灯泡恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率；（3）小灯泡的额定功率是多少？展示交流点拨释疑学生对上述环节中的内容展开交流，教师对学生的困惑、疑难问题进行必要点拨并解决课堂生成的问题。归纳总结检测评价一、本节小结二、检测评价1．某工地的电源电压为220伏，且保持不变。因工作需要，用较长的导线安装了一只“220V100W”的白炽电灯。通电后发现灯泡亮度比正常工作时暗一些，用电压表测得灯泡两端的电压为198伏。求：(1)电路中导线的电阻值。(2)灯泡在电路中消耗的实际功率(温度变化对电阻的影响不计)。图142．如图l5，电源电压l8V且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V3W”字样，灯丝电阻保持恒定不变。求：(1)灯泡正常发光时的电流；(2)当电流表的示数为0.4A时，电压表的示数；(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.3.如图所示，小灯泡L标有“8V4W”字样。闭合开关，小灯泡正常发光，电流表的示数为2A。求：（1）小灯泡L的电阻；（2）通过R0的电流；（3）电阻R0消耗的电功率。4.如图甲电路所示，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙．当滑片P移到最左端时，小灯泡正常发光．求：（1）小灯泡正常发光时电阻多大?电源电压多大？（2）当电流表的示数为0.5A时，通电1min小灯泡消耗的电能为多少?此时变阻器接入电路的阻值多大？5.如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：（1）灯泡的电阻（2）电源电压（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。6．额定电压为2.5V的小灯泡连入如图8甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10。闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图8乙所示的I—U图象。求：(1)小灯泡的额定功率。(2)滑片在b端时小灯泡的电阻。(3)电源电压。7.如图甲所示为某小组设计的模拟调光灯电路，选用的电源电压恒为6V，灯泡上标有“3.8V0.4A”字样，变阻器上标有“20Ω1A”字样．（1）求灯泡正常发光时的电阻．甲乙图8第24题图SLPR0甲乙SLP（2）求灯泡正常发光时变阻器消耗的电功率．（3）使用中小明发现这个电路存在缺陷，于是他在电路中串联了一个电阻R0，电路如图乙所示．你认为R0在电路中起到了什么作用？其阻值为多大比较合适？8.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图巧所示．图中A为金属片，B为金属板，R1=24Ω,R2是最大值为72Ω的滑动变阻器，电源电压为12V不变．则（1）图中重量表应该用（电流表/电压表），物重越大，该表示数越（填“大”或“小”）；（2）当称量物体重量达到最大值时，R2两端的电压是多少？课后作业完成同步练习。
