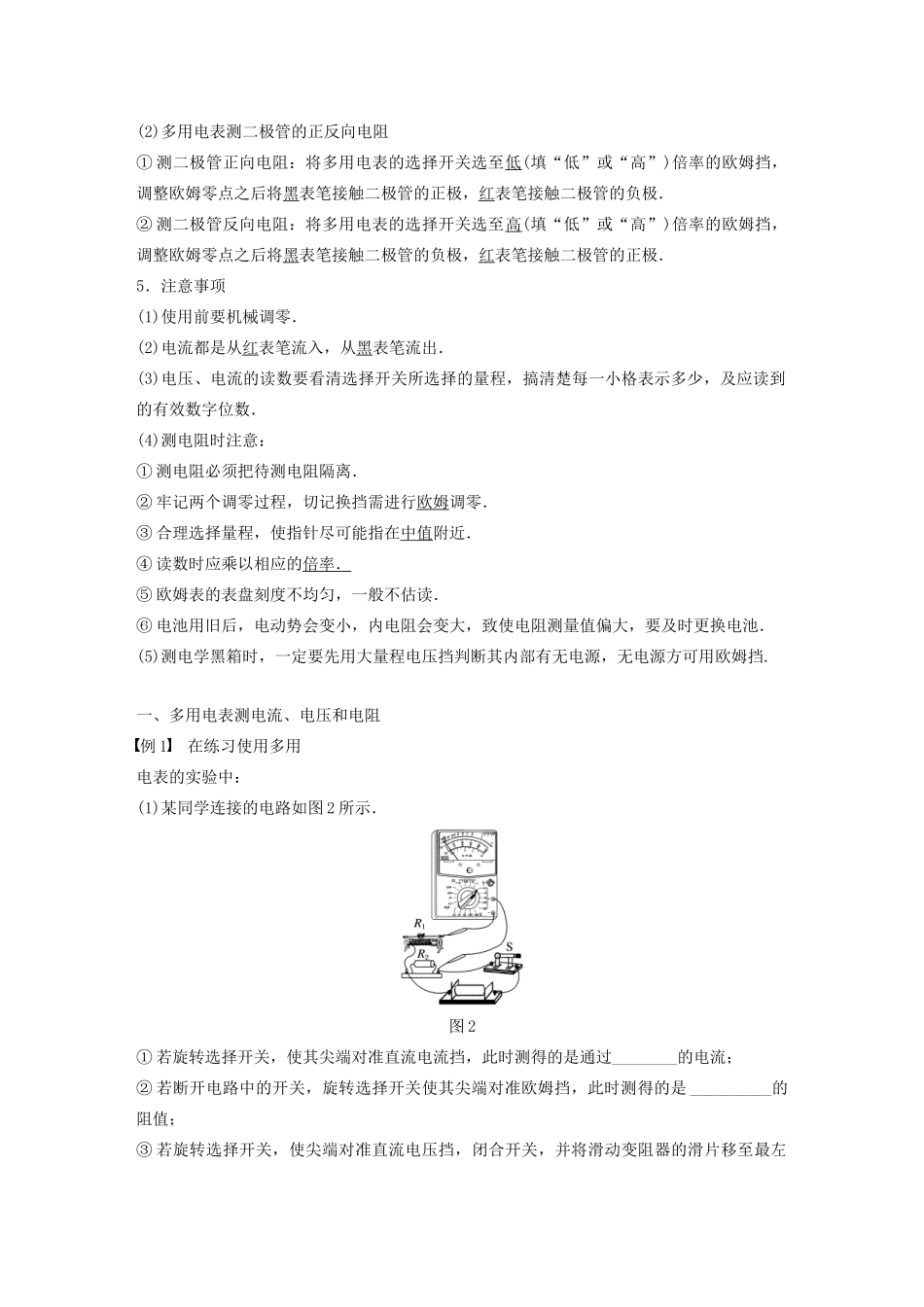

课时2实验：学会使用多用电表[学科素养与目标要求]科学探究：1.学会用多用电表测量电压、电流和定值电阻.2.学会用多用电表测量二极管的正、反向电阻.3.学会用多用电表判断电路故障．科学思维：1.归纳出多用电表的使用方法及注意事项.2.归纳出判断测电流、电压和电阻时流过多用电表电流方向的方法.3.根据二极管的正、反向电阻会判断二极管的正、负极．1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．4．研究二极管的单向导电性(1)认识二极管：如图1所示，它由半导体材料制成，左端为正极，右端为负极．特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)．图1(2)多用电表测二极管的正反向电阻①测二极管正向电阻：将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．②测二极管反向电阻：将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．5．注意事项(1)使用前要机械调零．(2)电流都是从红表笔流入，从黑表笔流出．(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(4)测电阻时注意：①测电阻必须把待测电阻隔离．②牢记两个调零过程，切记换挡需进行欧姆调零．③合理选择量程，使指针尽可能指在中值附近．④读数时应乘以相应的倍率．⑤欧姆表的表盘刻度不均匀，一般不估读．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．(5)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡.一、多用电表测电流、电压和电阻例1在练习使用多用电表的实验中：(1)某同学连接的电路如图2所示．图2①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的阻值；③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻．③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错...
