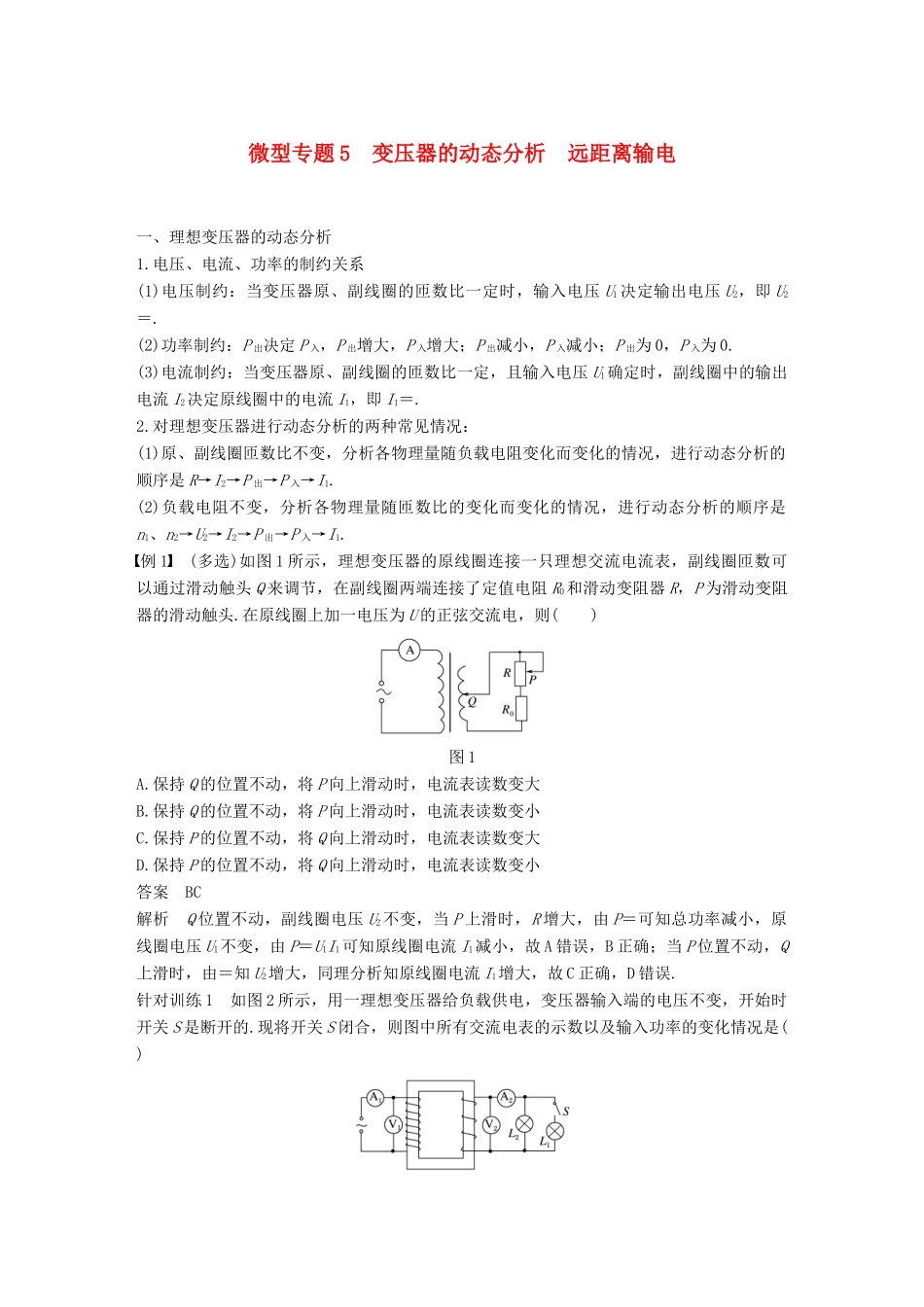

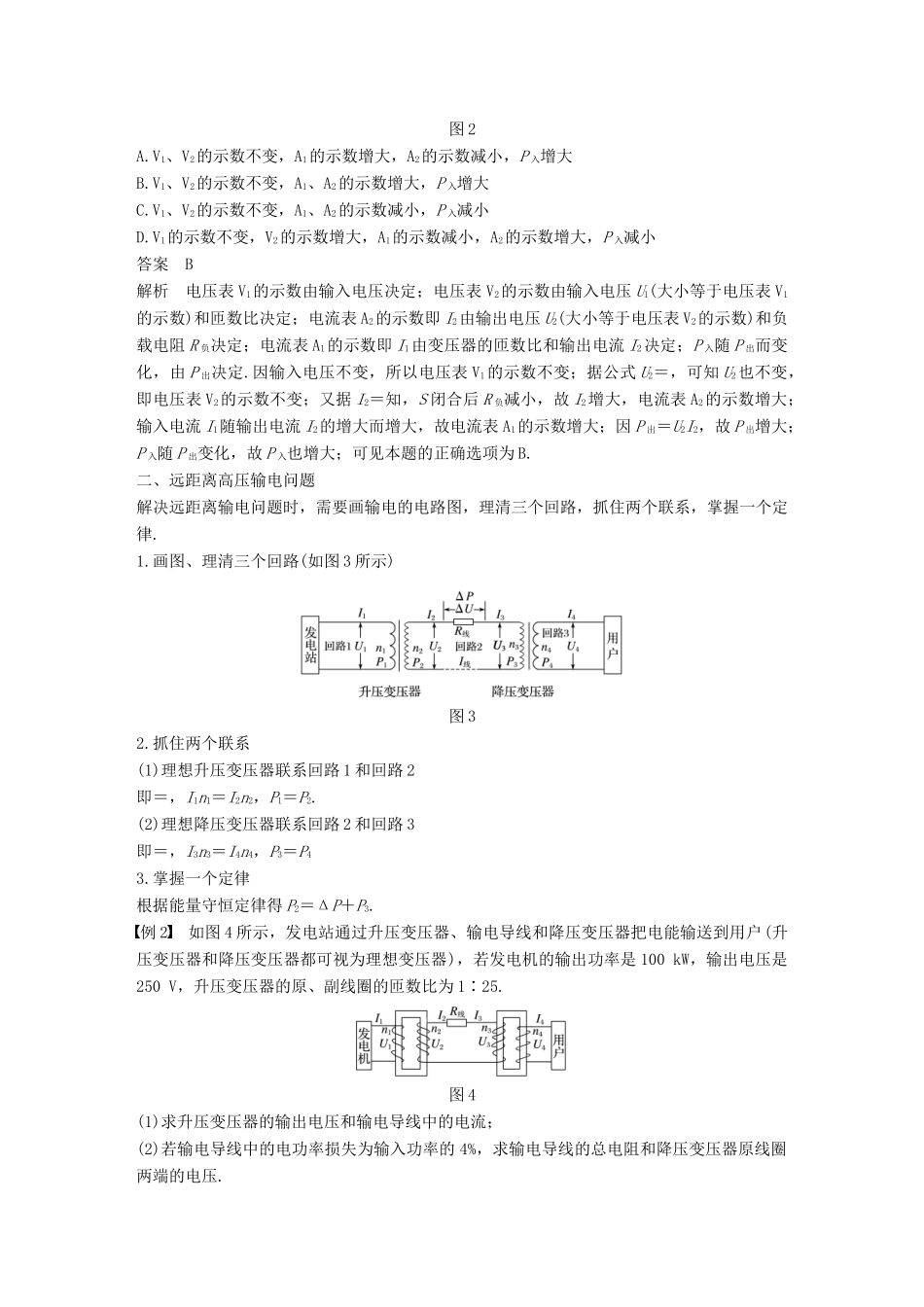

微型专题5变压器的动态分析远距离输电一、理想变压器的动态分析1.电压、电流、功率的制约关系(1)电压制约：当变压器原、副线圈的匝数比一定时，输入电压U1决定输出电压U2，即U2＝.(2)功率制约：P出决定P入，P出增大，P入增大；P出减小，P入减小；P出为0，P入为0.(3)电流制约：当变压器原、副线圈的匝数比一定，且输入电压U1确定时，副线圈中的输出电流I2决定原线圈中的电流I1，即I1＝.2.对理想变压器进行动态分析的两种常见情况：(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R→I2→P出→P入→I1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n1、n2→U2→I2→P出→P入→I1.例1(多选)如图1所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头.在原线圈上加一电压为U的正弦交流电，则()图1A.保持Q的位置不动，将P向上滑动时，电流表读数变大B.保持Q的位置不动，将P向上滑动时，电流表读数变小C.保持P的位置不动，将Q向上滑动时，电流表读数变大D.保持P的位置不动，将Q向上滑动时，电流表读数变小答案BC解析Q位置不动，副线圈电压U2不变，当P上滑时，R增大，由P＝可知总功率减小，原线圈电压U1不变，由P＝U1I1可知原线圈电流I1减小，故A错误，B正确；当P位置不动，Q上滑时，由＝知U2增大，同理分析知原线圈电流I1增大，故C正确，D错误.针对训练1如图2所示，用一理想变压器给负载供电，变压器输入端的电压不变，开始时开关S是断开的.现将开关S闭合，则图中所有交流电表的示数以及输入功率的变化情况是()图2A.V1、V2的示数不变，A1的示数增大，A2的示数减小，P入增大B.V1、V2的示数不变，A1、A2的示数增大，P入增大C.V1、V2的示数不变，A1、A2的示数减小，P入减小D.V1的示数不变，V2的示数增大，A1的示数减小，A2的示数增大，P入减小答案B解析电压表V1的示数由输入电压决定；电压表V2的示数由输入电压U1(大小等于电压表V1的示数)和匝数比决定；电流表A2的示数即I2由输出电压U2(大小等于电压表V2的示数)和负载电阻R负决定；电流表A1的示数即I1由变压器的匝数比和输出电流I2决定；P入随P出而变化，由P出决定.因输入电压不变，所以电压表V1的示数不变；据公式U2＝，可知U2也不变，即电压表V2的示数不变；又据I2＝知，S闭合后R负减小，故I2增大，电流表A2的示数增大；输入电流I1随输出电流I2的增大而增大，故电流表A1的示数增大；因P出＝U2I2，故P出增大；P入随P出变化，故P入也增大；可见本题的正确选项为B.二、远距离高压输电问题解决远距离输电问题时，需要画输电的电路图，理清三个回路，抓住两个联系，掌握一个定律.1.画图、理清三个回路(如图3所示)图32.抓住两个联系(1)理想升压变压器联系回路1和回路2即＝，I1n1＝I2n2，P1＝P2.(2)理想降压变压器联系回路2和回路3即＝，I3n3＝I4n4，P3＝P43.掌握一个定律根据能量守恒定律得P2＝ΔP＋P3.例2如图4所示，发电站通过升压变压器、输电导线和降压变压器把电能输送到用户(升压变压器和降压变压器都可视为理想变压器)，若发电机的输出功率是100kW，输出电压是250V，升压变压器的原、副线圈的匝数比为1∶25.图4(1)求升压变压器的输出电压和输电导线中的电流；(2)若输电导线中的电功率损失为输入功率的4%，求输电导线的总电阻和降压变压器原线圈两端的电压.答案(1)6250V16A(2)15.625Ω6000V解析(1)对升压变压器，据公式＝，有U2＝U1＝×250V＝6250VI2＝＝＝A＝16A(2)P损＝I22R线，P损＝0.04P1所以R线＝＝15.625Ω因为ΔU＝U2－U3＝I2R线所以U3＝U2－I2R线＝6000V.针对训练2(多选)如图5为远距离输电示意图，发电机的输出电压U1和输电线的电阻、理想变压器匝数均不变，且n1∶n2＝n4∶n3.当用户用电器的总电阻减小时()图5A.U1∶U2＝U4∶U3B.用户的电压U4增加C.输电线上的损失功率增大D.用户消耗的功率等于发电机的输出功率答案AC解析根据＝，＝以及n1∶n2＝n4∶n3，知U1∶U2＝U4∶U3，故A正确.用户用电器总电阻减小，则电流增大，所以输电线上的电流增大，...
